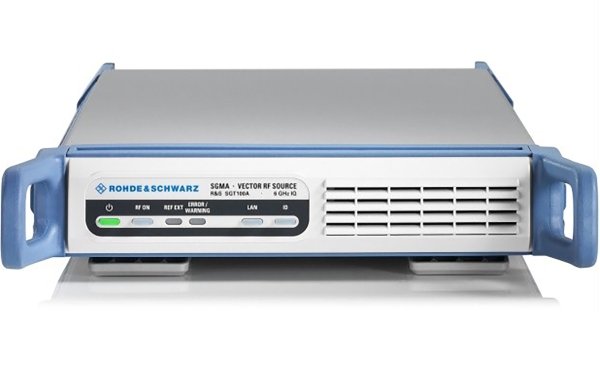

Векторный генератор сигналов Rohde & Schwarz R&SSGT100A

Артикул: 1-362313

  • Самый компактный векторный генератор сигналов на рынке;
  • Диапазон частот от 1 МГц до 3 или 6 ГГц;
  • Уровень мощности выходного сигнала до +17 дБм (тип.);
  • Низкий фазовый шум в одной боковой полосе частот: типичное значение -133 дБн на 1 ГГц с отстройкой 20 кГц;


Генератор R&S®SGT100A это еще один прибор из серии SGMA, специально разработанной для ATE-систем с ограниченным пространством. Он является первым полноценным векторным генератором сигналов, с высотой 1U (4,45 см), и встроенным высокопроизводительным генератором модулирующих сигналов.

Широкая полоса I/Q-модуляции обеспечивает генерацию сигналов всех современных цифровых стандартов, а большой объем памяти позволяет создавать внутри прибора длительные сигнальные последовательности, многочастотные и многосегментные сигналы, или обрабатывать файлы, созданные внешним ПО или, с помощью математических программ.

Описание



  1. Самый компактный векторный генератор сигналов на рынке;
  2. Диапазон частот от 1 МГц до 3 или 6 ГГц;
  3. Уровень мощности выходного сигнала до +17 дБм (тип.);
  4. Низкий фазовый шум в одной боковой полосе частот: типичное значение -133 дБн на 1 ГГц с отстройкой 20 кГц;
  5. Полоса I/Q-модуляции встроенного модулирующего генератора до 240 МГц;
  6. Полоса модуляции при внешних модулирующих I/Q-сигналах до 1 ГГц;
  7. Емкость памяти до 1 млрд. отсчетов для создания длинных тестовых последовательностей;
  8. Импульсная модуляция – внутренняя / внешняя;
  9. Возможность генерации шумовых сигналов и внесение дополнительных цифровых предыскажений;
  10. Возможность построения многоканальных фазокогерентных систем и систем MIMO.

Технические характеристики

Частота

Диапазон частот

режим непрерывного сигнала
режим I/Q (внутр. мод. ген.)
режим I/Q (внешн. аналоговый)

От 1 МГцдо 3 ГГц
От 1 МГц до 3 ГГц
От 80 МГц до 3 ГГц



с опцией R&S®SGT-KB106
режим непрерывного сигнала
режим I/Q (внутр. мод. ген.)
режим I/Q (внешн. аналоговый)


От 1 МГцдо 6 ГГц
От 1 МГц до 3 ГГц
От 80 МГц до 3 ГГц

Время установки

дистанционное управление через разъем PCIe

< 500 мкс

Входная частота для внешнего опорного сигнала

в R&S®SGT100A

10 МГц, 100 МГц, 1000 МГц

Уровень

Номинальный диапазон уровней



От –120 до +17 дБмВт (PEP) (пиковая мощность огибающей)

Время установки

дистанционное управление через разъем PCIe, настройки характеристик: AUTO

< 500 мкс

Спектральная чистота

Уровень гармоник

уровень ≤ 8 дБмВт, непрерывный сигнал, широкополосный I/Qотключен

< –30 дБн

Нелинейные искажения

уровень> –10 дБмВт, отстройка от несущей> 10 кГц, f ≤ 1,5 ГГц

< –76 дБн

Широкополосный шум

10 МГцотстройка от несущей, уровень> 5 дБмВт, полоса частот измерения 1 Гц, непрерывный сигнал

< –145 дБн

Однополосный фазовый шум

отстройка от несущей 20 кГц, полоса частот измерения 1 Гц



f = 1 ГГц

< –126 дБн; –133 дБн (тип.)



f = 6 ГГц

< –110 дБн; –117 дБн (тип.)

Фазовая когерентность (опция R&S®SGT-K90)

Диапазон частот внутр/внешн. сигналов LO

CW и внешние аналоговые I/Q

от 80 МГц до 6 ГГц

внутренние модулирующие I/Q

от 100 МГц до 6 ГГц

Виды модуляции

Импульсная
внутренняя / внешняя
(опция R&S®SGT-K22)

Режим

Одиночн./двойной имп.

Фронт/Срез (10% - 90%)

< 20 нс

Частота повторения имп.

от 0 до 10 МГц

Период импульсов

от 100 нс до 100 с

Длительность импульсов

от 20 нс до 100 с

I/Q модуляция
(внешние аналоговые I/Q)

Полоса модуляции
(вкл. режим I/Q wideband)

±20% от несущ. (f≤2,5ГГц)
±500 МГц при f>2,5ГГц

I/Q модуляция
(внутренние модулирующие I/Q)

Полоса модуляции
(вкл. режим I/Q wideband)

±20% от несущ. (f≤600МГц)
±120 МГц при f>600МГц

Генератор сигналов произвольной формы (ARB) (опция R&S®SGT-K510)

Длительность сигнала

стандартно

до 32 млн. отсчетов

с опцией SGT-K511

до 256 млн. отсчетов

с опцией SGT-K511 и -K512

до 1 млрд. отсчетов

Частота дискретизации

стандартно

от 400 Гц до 75 МГц

с опцией SGT-K521

от 400 Гц до 150 МГц

с опцией SGT-K521 и K522

от 400 Гц до 200 МГц

с опцией SGT-K521 и K522 и K523

от 400 Гц до 300 МГц

Режим многосегментных сигналов и сигналов с несколькими несущими

Количество сегментов

100 макс.

Время переключения

11 мкс (измер.)

Количество несущих

32 макс.

Внутренний аддитивный белый Гауссовский шум (опция R&S®SGT-K62)

Полоса частот

стандартно

от 1 кГц до 60 МГц

с опцией SGT-K521

от 1 кГц до 120 МГц

с опцией SGT-K521 и K522

от 1 кГц до 160 МГц

с опцией SGT-K521 и K522 и K523

от 1 кГц до 240 МГц

Интерфейсы дистанционного управления

PCI Express, LAN, USB

Потребляемая мощность

65 Вт

Габаритные размеры (с учетом ручек и защитных бамперов), Ш-В-Г (мм)

250 – 52,5 – 401

Масса

4 кг
