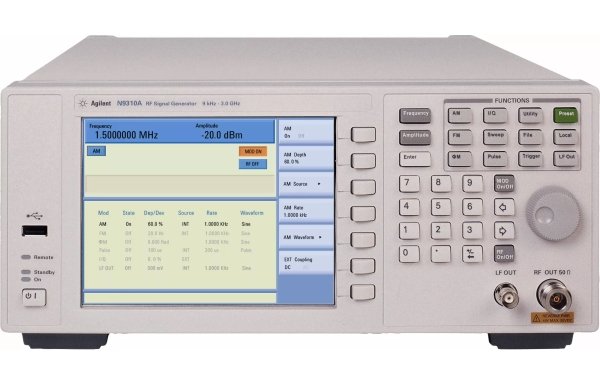

ВЧ генератор сигналов Agilent Technologies N9310A

• Высокие технические характеристики для удовлетворения потребностей испытаний
• Функциональные возможности: свипирование по частоте от 9 кГц до 3 ГГц/по уровню мощности от -127 до +13 дБм, свипирование НЧ от 20 Гц до 80 кГц; полный набор аналоговых видов модуляции (АМ, ЧМ, ФМ и ИМ); опциональный I/Q-модулятор, полоса 40 МГц
• Простота управления с передней панели и дистанционного управления: интуитивно-понятный графический интерфейс пользователя с возможностью выбора одного из 11 языков, включая русский;
• Cтандартный USB интерфейс для автоматизации испытаний и использования флэш-памяти; набор команд языка SCPI для дистанционного управления

Высокие технические характеристики, компактность, низкий ценовой диапазон
Генератор N9310A является идеальным прибором для проведения производственных испытаний современных потребительских товаров, в том числе беспроводных телефонов, цифровых приемопередатчиков, модулей системы GPS, устройств радиочастотной идентификации и устройств беспроводных локальных сетей. Данный генератор F первый из серии базовых ВЧ приборов начального уровня с характеристиками, надежностью и уровнем цен, востребованных потребителями.
Простота генерации НГ сигналов, АМ/ЧМ/ФМ/ИМ сигналов и I/Q=модулированных сигналов
Новый генератор сигналов очень прост в эксплуатации. Он генерирует стандартные ВЧ сигналы в диапазоне от 9 кГц до 3 ГГц. Обладая встроенными функциями аналоговой модуляции, он может легко генерировать модулированные сигналы (АМ, ЧМ, ФМ или ИМ). Добавление опции аналогового I/Q входа позволяет генерировать сложные I/Q модулированные сигналы таких форматов, как GSM, cdma и OFDM из I/Q входов, сформированных пользователем под свои потребности.

 Основные технические характеристики

Частота
• Диапазон частот: от 9 кГц до 3,0 ГГц
• Разрешающая способность: 0,1 Гц
• Скорость переключения: < 10 мс в пределах 0,1 х 10F6 от значения частоты
Внутренний генератор опорной частоты
• Нестабильность:
– < ±1 х 10^-6/1 год (старение)
– < ±1 х 10^-6 (при изменении температуры от 0 до 45 °C)
Выход сигнала опорной частоты
• Частота и амплитуда: 10 МГц; > 0,35 В СКЗ на нагрузку 50 Ом
• Соединитель: BNC (розетка)
Вход внешнего опорного сигнала
• Входная частота и амплитуда: 2 МГц, 5 МГц, 10 МГц; 0,5 F 2 В СКЗ
• Соединитель и импеданс: BNC (розетка), 50 Ом
Выходной уровень
• Мощность: от −127 до +13 дБм (с возможностью установки до +20 дБм)
• Разрешающая способность: 0,1 дБ
• Погрешность: < ±1 дБ, при fc ≤ 100 кГц, уровне от −120 до +13 дБм и температуре от 20 до 30 °C
• Скорость переключения: < 10 мс при девиации < 0,3 дБ
• КСВ (тип.):
– < 1,6 (1,5 МГц ≤ fc < 2,5 ГГц);
– < 1,8 (2,5 ≤ fc < 3 ГГц)
• Типа N, 50 Ом
Защита от обратной мощности
Напряжение постоянного тока: 30 В
Мощность ВЧFсигнала: +36 дБм (защита действует в течение 1 минуты, предупр. сигнал возникает номинально на уровне +25 дБм)
Спектральная чистота
• Однополосный фазовый шум: < −95 дБн/Гц (тип. значение, fc = 1 ГГц при отстройке 20 кГц)
• Гармоники: < −30 дБн (уровень мощности ≤ 0 дБм, fc ≥ 1 МГц)
• Негармонические составляющие: < −50 дБн (уровень мощности ≤ 0 дБм, отстройка > 10 кГц)
Режимы свипирования
• НЧ: от 20 Гц до 80 кГц;
• ВЧ: от 9 кГц до 3 ГГц
• Число точек: от 2 до 1001
• Время выдержки: от 10 мс до 1 с
• Свипирование по уровню: от −127 до 13 дБм, от 2 до 1001 точек
Одновременная модуляция

Амплитудная модуляция (fc > 100 кГц)
• Рабочие режимы: внутренняя/внешняя модуляция при откр./закр. входе
• Диапазон: от 0 до 100% (пик огибающей < макс. заданной мощности)
• Разрешающая способность: 0,1%
• Частота модуляции: откр. вход от 0 до 20 кГц/закр. вход от 20 Гц до 20 кГц
• Внешний вход: соединитель MOD IN, BNC, вх. импеданс > 100 кОм
Частотная модуляция
• Рабочие режимы: внутренняя/внешняя модуляция при откр./закр. входе
• Девиация частоты: от 20 Гц до 100 кГц; закр. вход: от 20 Гц до 80 кГц
• Разрешающая способность: < 1% (минимально 1 Гц)
• Девиация частоты несущей: < 200 Гц (внешний режим модуляции)
• Внешний вход: соединитель MOD IN, BNC, вх. импеданс > 100 кОм
Фазовая модуляция (частота модуляции от 300 Гц до 20 кГц)
• Рабочие режимы: внутренняя модуляция
• Девиация фазы:
– < от 0 до 10 радиан (при частоте модуляции ≤ 10 кГц)
– < от 0 до 5 радиан (при частоте модуляции от > 10 кГц до 20 кГц)
• Разрешающая способность: < 1%
• Внешний вход: cоединитель MOD IN, BNC, вх. импеданс > 100 кОм
Импульсная модуляция
• Рабочие режимы: внутренняя/внешняя модуляция при откр./закр. входе
• Подавление в паузе: ≥ 40 дБ
• Время нарастания/спада: < 3 мкс
• Длительность импульса: от 100 мкс до 1 с (при внутр./внеш. модуляции)
• Период повторения импульсов: от 200 мкс до 2 с (внутренняя модуляция)
• Разрешающая способность: 1 мкс
• Входной соединитель и уровни: BNC (розетка), ТТЛ
Внутр. источник модуляции (сигналы для АМ, ЧМ, ФМ и НЧ выхода)
• Сигнал: синусоидальный
• Диапазон частот: от 20 Гц до 80 кГц
• Разрешающая способность: 0,1 Гц
• Погрешность: 0,005% (типовое значение)
НЧ выход (внутренний источник модулирующих сигналов)
• Амплитуда: от 0 до 3 В на нагрузку 50 Ом
• Разр. способность вых. напрFя: < 1% (минимальное разрешение 1 мВ)
• Равномерность АЧХ: < ± 0,2 дБ в диапазоне от 20 Гц до 20 кГц
• Соединитель и импеданс: BNC (розетка), < 1 Ом (передняя панель)
I/Q модуляция (только при наличии опции 001)
• Рабочий режим: внешние входы I/Q
• КСВ: < 1,5
• Диапазон частот модуляции: от 0 до 40 МГц в точках по уровню 3 дБ
• Соединитель и импеданс: BNC (розетка); 50 Ом (на задней панели)
Соединители USB
• Интерфейс USB хоста: три вилки A Plug (протокол V1.1)
• Интерфейс USB устройства: одна вилка B Plug (протокол V1.1)
Общие характеристики
• Требования к питанию: от 100 до 240 В (от 50 до 60 Гц) перем. тока;
• Потребляемая мощность: 65 Вт
• Диапазон рабочих температур: от 5 до 45 °C
• Диапазон температур хранения: от −20 до 70 °C
• Масса и габаритные размеры: 9,2 кг; 132 мм (В) х 320 мм (Ш) х 400 мм (Д)
