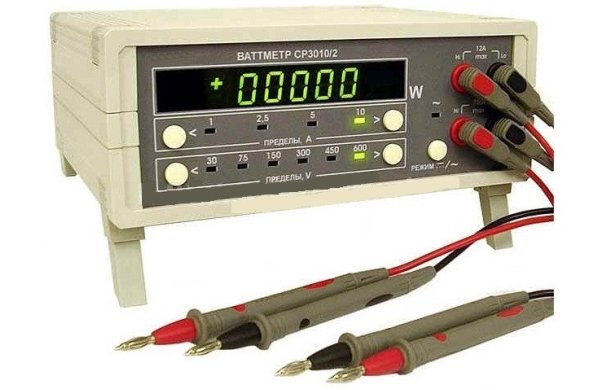

Предназначены для точных измерений активной мощности в цепях постоянного тока и в однофазных цепях переменного тока..
|
Наименование |
Пределы измерений |
|
|
|
V, В |
I, mA |
|
СР3010/1 |
30; 75; 150; 300; 450; 600 |
50; 100; 250; 500 |
|
СР3010/2 |
30; 75; 150; 300; 450; 600 |
1; 2,5; 5; 10 |
Пределы основной приведенной погрешности приборов - ±0,1% от конечного значения диапазона измерения мощности.
Частотный диапазон измеряемого тока или напряжения от 40 до 1000 Гц.
Максимальное падение напряжения на токовом входе ваттметров не более 300 мВ.
Входное сопротивление входа напряжения ваттметров не менее 1МОм, входная емкость – не более 100 пФ.
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур не более ±0,1% на каждые 10ºС изменения температуры.
Ваттметры не имеют дополнительной погрешности при воздействии внешнего магнитного поля с индукцией 0,5 мТл частотой (50±1) Гц при самом неблагоприятном направлении магнитного поля и при изменении напряжения питания и частоты сети в пределах норм.
Выпускаются в общепромышленном изготовлении (серия 3010) и специального применения по требованию Заказчика (серия3010В).
Масса(кг): 1 Габариты(мм): 225х100х200
|
Приборы серии 3010 и 3010В |
Заменяемые приборы |
|
СР3010/1 |
Д5104, Д50564 (30-600В, 100-200 мА) |
|
Д5105, Д5056, Д50563 (30-600 В, 0,5-1 А) |
|
|
СР3010/2 |
Д5106, Д50562 (30-600 В, 2,5-5 А) |
|
Д5107, Д50561 (30-600 В, 5-10 А) |
