• Закрытая крышка минимизирует риск воздействия электростатических разрядов на чувствительные схемы и компоненты
• Поддержка до 3 каналов источника/измерителя
• Наличие различных макетных модулей, соответствующих широкому кругу конфигураций выводов испытуемых компонентов
• Монтажная тефлоновая плата для измерения токов низкого уровня
• Программа Parametric Measurement Manager, поставляемая в стандартной комплектации, упрощает настройку параметров, проведение испытаний и регистрацию данных

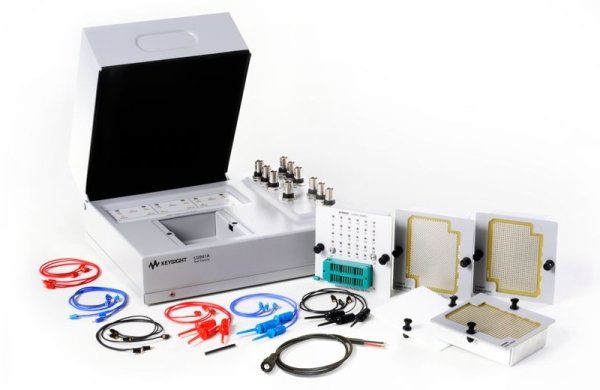

Устройство подключения для параметрических испытаний U2941A компании Agilent предназначено для расширения возможностей использования устройства источника/измерителя U2722A с шиной USB при испытаниях полупроводниковых компонентов, включая интегральные микросхемы в корпусах с двухрядным расположением выводов (DIP), либо в корпусах, предназначенных для монтажа на поверхность. Устройство подключения для параметрических испытаний U2941A имеет три входных канала с общей “землей” и поставляется с 5 типами макетных модулей для испытуемых устройств с различными конфигурациями выводов.
U2941A-201 Монтажная тефлоновая плата
• Изоляционная плата с минимальным током утечки: подходит для измерения токов крайне низкого уровня
U2941A-202 Модуль с 28контактной розеткой с двухрядным расположением выводов (для микросхем в корпусах DIP)
• Розетка с нулевым усилием сочленения и принудительным обжатием с помощью рычага
U2941A-203 Универсальный макетный модуль с контактными гнёздами, расположенными с шагом 0,1 дюйма (2,54 мм)
• Шаг 0,1 дюйма: подходит практически для любых устройств, таких как компоненты, микросхемы в корпусах c двухрядным расположением выводов (DIP) или малогабаритные схемы
U2941A-204 Универсальный макетный модуль с контактными гнёздами, расположенными с шагом 0,075 дюйма (1,91 мм)
• Шаг 0,075 дюйма: подходит практически для любых устройств, таких как компоненты, микросхемы в корпусах c двухрядным расположением выводов (DIP) или малогабаритные схемы
U2941A-205 Универсальный макетный модуль с контактными гнёздами, расположенными с шагом 0,05 дюйма (1,27 мм)
• Шаг 0,05 дюйма: подходит практически для любых устройств, таких как компоненты, микросхемы в корпусах c двухрядным расположением выводов (DIP) или малогабаритные схемы
Устройство подключения для параметрических испытаний поставляется также с программой Parametric Measurement Manager, чтобы помочь пользователю резко ускорить настройку параметров, проведение испытаний и регистрацию данных за счёт следующих свойств.
• Стандартные возможности конфигурирования приборов для облегчения настройки параметров
• Дружественный интерфейс пользователя
• Отображение графиков кривых вольтамперных характеристик (ВАХ) с использованием различных графических средств, включая автонастройку, масштабирование и маркеры
• Запоминание данных кривой ВАХ в виде файла формата TXT
• Запоминание графика кривой ВАХ в виде файла формата JPEG
• Распечатка графиков
Технические характеристики
• Электрические характеристики
Макс. допустимое напряжение 60 В постоянного тока
Макс. допустимая сила тока 1 А
• Рабочие условия
Температура от 0 до 50 °C
Относительная влажность от 20 до 85% (без конднсации влаги)
• Условия хранения
Температура от минус 20 °C до 70 °C
Относительная влажность от 5 до 90% (без конднсации влаги)
• Высота над уровнем моря до 2000 м
• Габаритные размеры 250 мм (Ш) х 200 мм (Г) х 120 мм (В)
• Масса 1,33 кг
Принадлежности, входящие в комплект поставки
• Монтажная тефлоновая плата
• Макетный модуль с 28контактной розеткой с двухрядным расположением выводов (для микросхем в корпусах DIP)
• Универсальный макетный модуль с контактными гнёздами, расположенными с шагом 0,1 дюйма (2,54 мм)
• Универсальный макетный модуль с контактными гнёздами, расположенными с шагом 0,075 дюйма (1,91 мм)
• Универсальный макетный модуль с контактными гнёздами, расположенными с шагом 0,05 дюйма (1,27 мм)
• Кабель со штыревыми контактами на обоих концах, чёрный (4 шт.)
• Кабель со штыревыми контактами на обоих концах, красный (4 шт.)
• Кабель со штыревыми контактами на обоих концах, синий (4 шт.)
• Кабель со штыревым контактом на одном конце и миниатюрным зажимомклипсой на другом конце, чёрный (4 шт.)
• Кабель со штыревым контактом на одном конце и миниатюрным зажимомклипсой на другом конце, красный (4 шт.)
• Кабель со штыревым контактом на одном конце и миниатюрным зажимомклипсой на другом конце, синий (4 шт.)
• Сквозные штыревые контакты печатной платы для перемычек
• Кабель с соединителем BNC на одном конце и двумя проводами c зачищенными концами на другом, длина 1 м (3 шт.)
• Компактдиск Agilent Parametric Measurement Manager (включает руководства по установке и эксплуатации)
