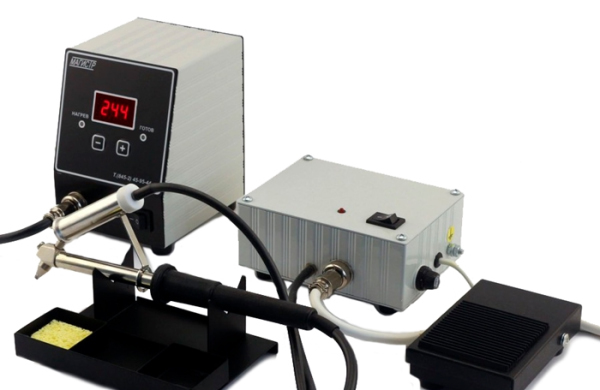

Устройство для сбора припоя Магистр УСП-3Н 36В

Артикул: 2-389476

Устройство УСП-3Н, УСП-3М для сбора оловянного припоя с контактных площадок и отверстий монтажных плат. Устройство УСП-3Н предназначено для работы с паяльником ПРЦ 90Вт. Устройство УСП-3М предназначено для работы с паяльниками ЭПСН 90Вт, ЭПСН-1 90Вт, ЭПСН-ТриК 90Вт. Устройство устанавливается на паяльнике в посадочное место штатной паяльной насадки.

Устройство для сбора припоя УСП-3Н 36В (для станций НеоТерм)

Устройство УСП-3Н, УСП-3М для сбора оловянного припоя с контактных площадок и отверстий монтажных плат. Устройство УСП-3Н предназначено для работы с паяльником ПРЦ 90Вт. Устройство УСП-3М предназначено для работы с паяльниками ЭПСН 90ВтЭПСН-1 90ВтЭПСН-ТриК 90Вт. Устройство устанавливается на паяльнике в посадочное место штатной паяльной насадки.

Сбор припоя проводится путем расплавления и всасывания его через насадку в оловоприемник. Работа может проводиться двумя насадками:

  • Щелевая насадка — для сбора и очистки плоских контактных площадок монтажных плат. Рабочее отверстие насадки 0,5х8 мм;
  • Конусная насадка — для сбора и очистки монтажных отверстий печатных плат.

Рабочий диаметр насадки 1,0 мм и 2,0 мм.

Перед применением устройства УСП-3М его устанавливают на паяльники ЭПСН 90ВтЭПСН-1 90ВтЭПСН-ТриК 90Вт, подключаем компрессор и педаль управления. Перед применением устройства УСП-3Н его устанавливают на паяльник ПРЦ 90Вт, подключаем компрессор и педаль управления. Затем рабочей частью насадки разогреваем припой у того контакта, который нам необходимо отпаять, прижимаем в плотную насадку к площадке с расплавленным припоем и ногой нажимаем педаль управления, включается компрессор и под действием разряжения, расплавленный припой засасывается через насадку в оловоприемник, и контактная площадка освобождается от припоя.

Комплект поставки

Наименование Количество
1 Манипулятор (в сборе) 1
2 Насадка щелевая 0,5х8 мм 1
3 Насадка конусная 1,0 мм 1
4 Компрессор 1
5 Педаль 1
6 Трубка 1
7 Фильтр воздушный 1
8 Сменный фильтр оловоприемника 1
9 Паспорт 1
