Особенности модели 8000-050
• 10 В/м, EN 61000-4-20
• Идеально подходит для тестирований с GTEM
• Повышенная прочность GaAs конструкции
• Превосходная эффективность и производительность
• Имеется защитная блокировка для безопасности
у

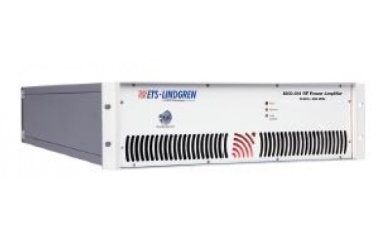

Описание усилителя мощности 8000-050
Модель 8000-050 представляет собой РЧ усилитель мощности (12 Вт), служащий преимущественно для ЭМС и поддерживающий требования (10 В/м) EN 61000-4-20.
Усилитель 8000-050 используется с камерами GTEM до 10 В/м.
Использование в модели усилителя 8000-050 технологии GaAs обеспечивает высокую линейность, сверхнадежную конструкцию, гораздо большую эффективность относительно усилителей кремниевых.
Усилитель мощности от ETS-Lindgren 8000-050 устойчив к 100% соответствию показателей и имеет минимальные искажения.
Характеристики усилителя 8000-050
Электрические параметры
• Диапазон част: 800 МГц – 3,1 ГГц
• Мощность выходная (номинальная): 12 Вт
• Усиление (вариационное): + 2.5 дБ
• Гармоники: - 20 дБс max
• Сопротивление (импеданс) на выходе: 50 Ом
• Входной коэффициент КСВН: 2:1 max
• Питание (ток переменный): однофазное, 100-250 В
• Линия питания: менее 150 ВА
• Питание (частоты): 50/60 Гц
Механические параметры
• Удаленный интерфейс: GPIB
• РЧ разъемы типа: N
Физические параметры
• Габариты: 19”, 3U корпус, глубина 440 мм
• Вес усилителя 8000-050 составляет: 7 кг
• Корпус (стандартный): стойка крепежная с панелью задней для разъемов
• Корпус (опционально): стойка стендовая с панелью передней для разъемов
