Особенности модели 8000-022
• 10 В/м, IEC/EN 61000-4-20
• Идеально подходит для тестирований с GTEM
• Повышенная прочность GaAs конструкции
• Превосходная эффективность и производительность
• Имеется защитная блокировка для безопасности

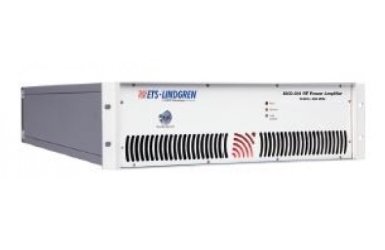

Описание усилителя мощности 8000-022
Модель 8000-022 представляет собой РЧ усилитель мощности (на выходе 18 Вт), служащий преимущественно для ЭМС и поддерживающий требования IEC/EN 61000-4-20.
Усилитель 8000-022 используется с камерами GTEM до 10 В/м.
Использование в модели усилителя 8000-022 технологии GaAs обеспечивает высокую линейность, сверхнадежную конструкцию, гораздо большую эффективность относительно усилителей кремниевых.
Усилитель мощности от ETS-Lindgren 8000-022 устойчив к 100% соответствию показателей и имеет минимальные искажения.
Характеристики усилителя 8000-022
Электрические параметры
• Диапазон част: 100 кГц – 1 ГГц
• Мощность выходная (номинальная): 18 Вт
• Усиление (вариационное): + 3 дБ
• Гармоники: - 20 дБс max
• Сопротивление (импеданс) на выходе: 50 Ом
• Входной коэффициент КСВН: 2:1 max
• Питание (ток переменный): однофазное, 100-250 В
• Линия питания: менее 3 кВА
• Питание (частоты): 50/60 Гц
Механические параметры
• Удаленный интерфейс: GPIB
• РЧ разъемы типа: N
Физические параметры
• Габариты: 19”, 3U корпус, глубина 440 мм
• Вес усилителя 8000-022 составляет: 9 кг
• Корпус (стандартный): стойка крепежная с панелью задней для разъемов
• Корпус (опционально): стойка стендовая с панелью передней для разъемов
