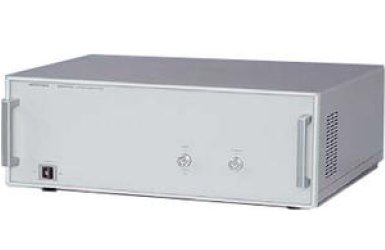

Усилитель мощности Micronix MAP202

Артикул: 1-345737

  • Частотный диапазон от 30 до 1000 МГц;
  • Коэффициент усиления: 46 дБ в диап. 30–600 МГц, 44,5 дБ в диап. 600–1000 МГц;
  • Макс. входной уровень +20 дБм;
  • Входной КСВН менее 2,0, выходной КСВН менее 5,5;


Усилитель мощности MAP202 имеет коэффициент усиления приблизительно 45 дБ и диапазон частот от 30 до 1000 МГц. Входной разрушающий уровень составляет +20 дБм. Усилитель MAP202 усиливает сигнал от генератора сигналов и подаёт его на широкополосную антенну. Кроме того, на задней панели имеется выход прямоугольного импульсного сигнала частотой 1 кГц, который соединяется с генератором для амплитудной модуляции основного сигнала.
Специалисты компании "Лайнтест" бесплатно окажут в необходимом объёме помощь в выборе комплектаций и наиболее оптимальных решений.

Технические характеристики:

Частотный диапазон От 30 до 1000 МГц
Коэфф. усиления Типовое значение 46 дБ в диап. 30–600 МГц Типовое значение 44,5 дБ в диап. 600–1000 МГц
Уровень при точке компрессии 1 дБ Типовое значение 42,5 дБ в диап. 30–600 МГц Типовое значение 41 дБ в диап. 600–1000 МГц
Входной КСВН Менее 2,0
Выходной КСВН Менее 5,5
Макс. входной уровень +20 дБм
Выход модулятора
Форма сигнала 1 кГц прямоугольный импульс
Амплитуда Размах 2 В при 50 Ом
Выходной импеданс 50 Ом
Соединители вход/выход N(J) на INPUT, OUTPUT BNC(J) на AM SIG OUT
Напряжение питания 100 – 240 В переменного тока, 50 – 60 Гц
Энергопотребление Прибл. 80 В·А при макс. выходной мощности
Размеры 430(Ш)х150(В)х440(Г)мм (кроме выступающих частей)
Вес Прибл. 10 кГ
Принадлежности
  • Кабель питания (1 шт)
  • Руководство по эксплуатации (1 шт)
