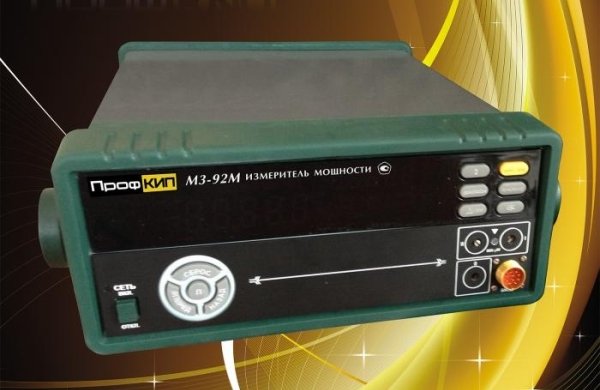

Измеритель мощности ПРОФКИП М3-92М

Артикул: 1-18948

  • Диапазон рабочих частот: 25.86 ГГц … 37.3 ГГц
  • Диапазон измерения мощности: 1 х 10-3 мВт … 10 мВт
  • Коэффициент стоячей волны по напряжению входа пп: не более 1.4
  • Пределы допускаемой относительной погрешности: ±[15 + ((N 10-4 /Pk) х 100]%
  • Уровень собственных шумов: не более 10-4 мВт
  • Питание: 220 В ±10%, 50 Гц … 60 Гц
  • Габариты, вес блока измерительного: 320х260х110 мм, 3.7 кг
  • Габариты, вес преобразователя первичного:100х35х35 мм, 0.3 кг

НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-92М

Измеритель мощности ПРОФКИП М3-92М предназначен для измерения средней мощности синусоидальных СВЧ сигналов.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-92М

• Диапазон рабочих частот: 25.86 ГГц … 37.3 ГГц
• Диапазон измерения мощности: 1 х 10-3 мВт … 10 мВт
• Коэффициент стоячей волны по напряжению входа пп: не более 1.4
• Пределы допускаемой относительной погрешности: ±[15 + ((N 10-4 /Pk) х 100]%
• Уровень собственных шумов: не более 10-4 мВт

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Диапазон рабочих частот 25.86 ГГц … 37.5 ГГц
Диапазон измерений мощности 1 х 10-3 мВт … 10 мВт
Коэффициент стоячей волны по напряжению входа первичного преобразователя КстU не более 1.4
Пределы допускаемой относительной погрешности измерений средней мощности непрерывных синусоидальных сигналов ±[15 + ((N 10-4 /Pk) х 100]% (где Pk – измеряемое значение мощности, мВт)
Уровень собственных шумов (N) не более 10-4 мВт
Сечение волноводного фланца (в соответствии с ГОСТ 13317-89) 7.2 мм х 3.4 мм



РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-92М

• Температура окружающего воздуха: 15°С … 25°С
• Относительная влажность воздуха при температура 25°С: до 80%

ОБЩИЕ ДАННЫЕ ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-92М

• Питание: 220 В ±10%, 50 Гц … 60 Гц
• Габариты, вес блока измерительного: 320х260х110 мм, 3.7 кг
• Габариты, вес преобразователя первичного:100х35х35 мм, 0.3 кг

КОМПЛЕКТ ПОСТАВКИ ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-92М

• Блок измерительный ПРОФКИП М3-92М
• Преобразователь приемный ППВ 020
• Кабель питания
• Руководство по эксплуатации
