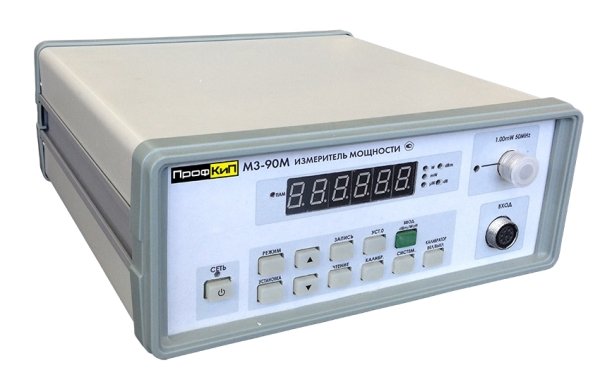

Измеритель мощности ПРОФКИП М3-90М

Артикул: 1-18947

  • Диапазон рабочих частот: 0.05 ГГц … 17.85 ГГц
  • Диапазон измерения мощности: 1 х 10-3 мВт … 10 мВт
  • Коэффициент стоячей волны по напряжению входа пп: не более 1.4
  • Пределы допускаемой относительной погрешности: ±[15 + ((N 10-4 /Pk) х 100]%
  • Уровень собственных шумов: не более 10-4 мВт
  • Питание: 220 В ±10%, 50 Гц … 60 Гц
  • Габариты, вес блока измерительного: 260х260х120 мм, 3.7 кг
  • Габариты, вес преобразователя первичного:190х45х30 мм, 0.3 кг

НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-90М

Измеритель мощности ПРОФКИП М3-90М предназначен для измерения средней мощности синусоидальных СВЧ сигналов.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-90М

• Диапазон рабочих частот: 0.05 ГГц … 17.85 ГГц
• Диапазон измерения мощности: 1 х 10-3 мВт … 10 мВт
• Коэффициент стоячей волны по напряжению входа пп: не более 1.4
• Пределы допускаемой относительной погрешности: ±[15 + ((N 10-4 /Pk) х 100]%
• Уровень собственных шумов: не более 10-4 мВт

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Диапазон рабочих частот 0.05 ГГц … 17.85 ГГц
Диапазон измерений мощности 1 х 10-3 мВт … 10 мВт
Коэффициент стоячей волны по напряжению входа первичного преобразователя КстU не более 1.4
Пределы допускаемой относительной погрешности измерений средней мощности непрерывных синусоидальных сигналов ±[15 + ((N 10-4 /Pk) х 100]% (где Pk – измеряемое значение мощности, мВт)
Уровень собственных шумов (N) не более 10-4 мВт
Тип соединителя СВЧ входа (в соответствии с ГОСТ 13317-89) III (вилка)



РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-90М

• Температура окружающего воздуха: 15°С … 25°С
• Относительная влажность воздуха при температура 25°С: до 80%

ОБЩИЕ ДАННЫЕ ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-90М

• Питание: 220 В ±10%, 50 Гц … 60 Гц
• Габариты, вес блока измерительного: 320х260х110 мм, 3.7 кг
• Габариты, вес преобразователя первичного:100х35х35 мм, 0.3 кг

КОМПЛЕКТ ПОСТАВКИ ИЗМЕРИТЕЛЯ МОЩНОСТИ ПРОФКИП М3-90М

• Блок измерительный М3-90М-И
• Преобразователь приемный М3-90М-П
• Согласователь М3-90М-С
• Кабель питания
• Руководство по эксплуатации
