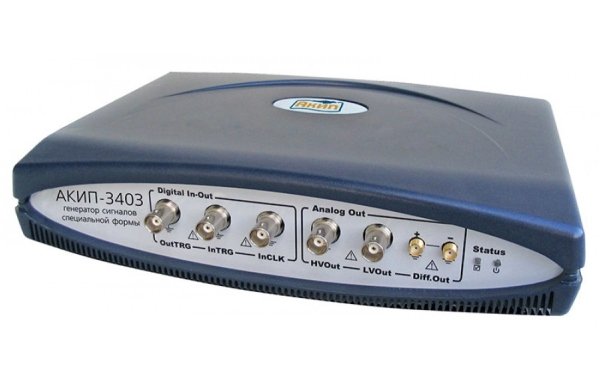

USB генератор сигналов АКИП-3403 (4 M) • Генератор произвольной формы по технологии ARB и прямого цифрового синтеза по технологии DDS |
Технические данные | ||||
ВЫХОДНЫЕ ПАРАМЕТРЫ | Выходной канал | Низкое напряжение | Высокое напряжение | Дифференциальный |
Выходной уровень | 3 Впик на нагрузке 50 О |
12 Впик на нагрузке 50 Ом, ограничения тока 200мкА и 10 мА |
6 Впик на нагрузке 1000 Ом |
|
Ослабление сигнала | 1; 2 ; 4 и 8 раз | |||
Диапазон частот (синус) | 0,00727 Гц …125 МГц | |||
Время нарастания | до 800 пс | до 2,5 нс | 2,8 нс | |
Выброс на вершине прямоугольного сигнала |
Не более 10% | Не более 5% | ||
Виды выходного сигнала | Синус, треугольник, меандр, импульс, пила, Sin X/X, Гауссовский и экспоненциальный сигналы, шум (8 типов шумовых сигналов), постоянное напряжение |
|||
Погрешность установки уровня синусоидального сигнала на частоте 1 кГц |
±(1%+1 мВпик) | |||
Неравномерность АЧХ относительно 1 кГц, при уровне 1 Вскз |
0,1 дБ при частоте менее 100 кГц, 0,15 дБ для частот от 100 кГц до 5 МГц, 0,25 дБ для частот от 5 МГц до 20 МГц, 0,35 дБ для частот от 20 до 50 МГц 1 дБ для частот от 50 до 125 МГц |
|||
Погрешность установки временных параметров |
± (1*10-6 +1/Fд), где Fд – установленная частота дискретизации | |||
Постоянное смещение | ±4,995 В | |||
ПРОИЗВОЛЬНАЯ ФОРМА | Диапазон частот | 0,00727 Гц …125 МГц | ||
Число форм вых. сигнала | до 349.504 форм выходного сигнала | |||
Частота дискретизации | 1,5 Гц…500 МГц | |||
Длина памяти | 4 Мб | |||
Цифровые фильтры | НЧ, НЧ, ПФ и РФ (Баттерворта, Чебышёва, инверсный Чебышёва, Эллиптический, Бесселя) |
|||
Разрешение по вертикали | 16 бит | |||
ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ | Количество сегментов | 1…1024 | ||
Количество повторений сегментов |
1…4.294.967.295 или «до бесконечности» (замкнутый «по кольцу» цикл повторений) |
|||
Мин. длительн. сегмента | 8 нс | |||
МОДУЛЯЦИЯ | Виды модуляции | PSK, BPSK, QPSK, PI/4 DQPSK, 8PSK, 16PSK, 16QAM, 64QAM, 256QAM, пользовательская |
||
Несущая | Стандартная или произвольная форма | |||
Скорость передачи | до 1 МГц | |||
ОБЩИЕ ДАННЫЕ | Напряжение питания | 12 В пост | ||
Размеры | 212 × 88 × 415 мм | |||
Вес | 0,7 кг | |||
Комплект поставки | Сетевой шнур, блок питания, руководство по эксплуатации, ПО |
