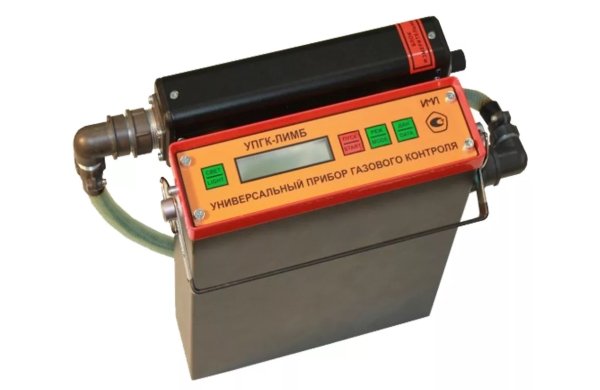

Универсальный прибор газового контроля ГосНИИхиманалит УПГК-ЛИМБ

Артикул: 1-350237

  • на опасных предприятиях химической и пищевой промышленности;
  • в случаях возникновения, а также для предотвращения террористических актов и техногенных аварий в местах массового пребывания людей;
  • службами экологического мониторинга МЧС, ФСБ, ФСО, ФСТЭК, МО РФ, Роспотребнадзора и др.

В стандартный комплект поставки входят следующие блоки: блок управления (БУ), блок измерительный (БИ) и блок проботбора (БП). Блок отравляющих  веществ (БОВ) поставляется дополнительно по заказу Потребителя.



НАЗНАЧЕНИЕ



   Обнаружение, поиск мест утечек и оперативное измерение концентрации опасных для человека веществ в воздухе рабочей зоны, промышленных выбросах и сыпучих материалах, а также ведение химической разведки при возникновении чрезвычайных ситуаций.



   Прибор имеет блочно – модульный принцип построения. В зависимости от поставленных задач, к основному блоку управления (БУ) при помощи пневмоэлектрокабеля подключаются следующие аналитические блоки: блок измерительный (БИ), блок проботбора (БП) или блок отравляющих веществ (БОВ).







БЛОК УПРАВЛЕНИЯ (БУ) С БЛОКОМ ИЗМЕРИТЕЛЬНЫМ (БИ)




   Используется фотоионизационный датчик.



  Предназначен для поиска мест утечек и загазованности, обнаружения и оперативного (не более  5 сек.) измерения уровня концентрации  более 50 вредных веществ     (Таблица 1).



  По специальному заказу Потребителя прибор может быть откалиброван на необходимое количество веществ  с заданным диапазоном измерения  (Таблица 1).



  Прибор с БИ не требует расходных материалов.

БЛОК УПРАВЛЕНИЯ (БУ) С БЛОКОМ ПРОБОТБОРА (БП)




   Предназначен для селективного обнаружения и измерения уровня концентрации вредных веществ (ВВ) при помощи индикаторных трубок (ИТ) в воздушной среде и сыпучих материалах. Возможен нормированный отбор проб на поглотительный патрон с последующим анализом в лабораторных условиях.



  При работе с «военными» индикаторными трубками (ИТ) предназначен для определения пороговых концентраций следующих отравляющих веществ (непрерывный режим работы): адамсит, азотистый иприт, дифосген, зарин, зоман, иприт, люизит, синильная кислота, Си-Ар, Си-Эс, фосген, хлорциан, V - газы, BZ, хлорацетофенон.



   При работе с «промышленными» ИТ возможно обнаружение и измерение уровня концентрации ВВ (периодический режим работы), перечисленных в таблице 2.



БЛОК УПРАВЛЕНИЯ (БУ) С БЛОКОМ ОТРАВЛЯЮЩИХ ВЕЩЕСТВ (БОВ)




  Предназначен для непрерывного автоматического мониторинга воздушной среды с целью оперативного (не более 5 сек.) обнаружения пороговых концентраций отравляющих веществ (ОВ): зарин, зоман, Vx и иприт.
    Не требует расходных материалов.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



  • основная относительная погрешность, %, не более ..................................................... ±25;
  • условия эксплуатации:



           - температура, оС (для БУ с БИ и БОВ) ................................................ от минус 10 до 40;



           - температура, оС (для БУ с БП) ....................................................................... от 0 до 40;



           - относительная влажность при температуре  20 оС, %, ........................................... до 80;



           - атмосферное давление, кПа (мм рт. ст.) ......................................... 84-106,7 (630-800);



  • время непрерывной работы от блока аккумуляторов,ч .................................................. 4-6;
  • питание прибора осуществляется:



           - от блока аккумуляторов напряжением (12±2,0)В постоянного тока;



           - от бортовой сети напряжением (12+3-2)В постоянного тока;



           - от сети переменного тока напряжением 220В/50Гц через УП;



  • масса, кг, не более:



           - прибора в упаковке (кейсе) ...................................................................................... 5,5;



           - комплекта ЗИП в упаковке (кейсе) ............................................................................ 2,9;



  • габаритные размеры, мм,  не более:



           - прибора в упаковке (кейс) ......................................................................... 72х370х395;



           - прибора в сборе ...................................................................................... 118х265х340;



  • межповерочный интервал ........................................................................................ 1 год;
  • срок службы, не менее ........................................................................................... 10 лет;
  • гарантийный срок эксплуатации  ............................................................................... 1 год.




ОБЛАСТИ ПРИМЕНЕНИЯ



  • на опасных предприятиях химической и пищевой промышленности;
  • в случаях возникновения, а также для предотвращения террористических актов и техногенных аварий в местах массового пребывания людей;
  • службами экологического мониторинга МЧС, ФСБ, ФСО, ФСТЭК, МО РФ, Роспотребнадзора и др.



В течение 1995 - 2012 г. реализовано:







- в поисково-спасательные службы, МЧС и войска МО РФ более 1600 шт.



- в службы Роспотребнадзора и Министрества здравоохранения более 550 шт.



- в службы контроля за ж/д, морскими и авиаперевозками более 500 шт.



- на предприятия химической и пищевой промышленности более 500 шт.







УСЛОВИЯ ПОСТАВКИ







          Отгрузка в течение 5-20 рабочих дней с момента поступления оплатыю на расчетный счет изготовителя.



КРАТКАЯ ИСТОРИЯ



  • Разработка прибора началась в связи с подписанием в 1990 г. советско – американского Соглашения об уничтожении химического оружия для проведения взаимных инспекций на объектах хранения и уничтожения химического оружия;
  • В 1993 г. впервые проведены государственные испытания прибора УПГК – ЛИМБ с целью утверждения типа средств измерений, получен Сертификат № 1036 от 01.03.94;
  • С 1995 г. освоен серийный выпуск (Лицензия № 003-95 Госстандарта России);
  • В 1999, 2005, 2010 успешно пройдены очередные государственные испытания УПГК-ЛИМБ на соответствие утвержденному типу средств измерений, получены соответствующие сертификаты;
  • По результатам эксплуатации и отзывов потребителей постоянно проводится модернизация прибора с целью улучшения его тактико – технических характеристик.



СПИСОК ВЕЩЕСТВ, ОПРЕДЕЛЯЕМЫХ ПРИБОРОМ С БИ



1. Аммиака 15. Гексена 29. Кетонов 43. Тетрахлорэтилена
2. Аминов 16. Гептана 30. Ксилола 44. Тетрагидрофуран
3. Анилина 17. Гидразина 31. Метиметакрилата 45. Толуола
4. Антранена 18. Дизельного топлива 32. N-октана 46. Толуидида
5. Ароматических углеводородов 19. Диметилсульфида 33. Нефти и нефтипродуктов 47. Трихлорэтилена
6. Акридина 20. Дивинила 34. Перидина 48. Уайтспирита
7. Ацетона 21. Дисульфида углерода 35. Пропана-бутана 49. Уксусной кислоты
8. Бензина 22. Диэтиламина 36. Пропилена 50. Фенолов
9. Бензола 23. Диэтилового спирта 37. Сероводорода 51. Хинолина
10. Бутена 24. Диэтилсульфида 38. Скипидара 52. Циклогексанона
11. Бутанол 25. Изобутилена 39.

Сольвента

53. Циклогексана
12. Бутилацетат 26. Изопропанола 40. Спиртов 54. Этилацетата
13. Винилхлорида 27. Камфоры 41. Сложных эфиров 55. Этилена
14. Гексана 28. Керосина 42. Стирола 56. Этилоксида











СПИСОК ВЕЩЕСТВ, ОПРЕДЕЛЯЕМЫХ ПРИБОРОМ С БП



Наименование вредного ведества (ВВ) Диапазон концентраций, мг/м3 Наименование вредного вещества (ВВ) Диапазон концентраций, мг/м3
1. Акролеин 0,2-2,0 32. Озон 0,1-15,0
2. Алкоголь пороговая 33. Оксид углерода 5-60000
3. Аммиак 2,0-2000 34. Окислы азота 2-300
4. Арсин 0,1-3,0 35. Пропан-бутан 100-1000
5. Ацетилен 200-5000 36. Пропанол 10-200
6. Ацетон 100-10000 37. Ртуть (пары) 0,003-0,1
7. Бензин 50-6000 38. Сероводород 2-2000
8. Бензол 5-1500 39. Сольвент 20-500
9. Бромистый водород 2,0-250 40. Стирол 10-3000
10. Н-бутан 100-1000 41. Толуол 25-2000
11. Бутанол 20-00 42. Трихлорэтилен 5-100
12. Гексан 10-100 43. Уайтспирит 50-4000
13. Гидразин 0,05-4,0 44. Углеводороды нефти 100-2000
14. Децилин порог. 5 45. Уксусная кислота 2-250
15. Дизельное топливо 250-6000 46. Фенол 0,3-250
16. Диметиламин 10-350 47. Формальдегид 0,25-30
17. Диоксид азота 1-200 48. Фосфин 1-1000 ppm
18. Диоксид серы 5-2500 49. Фтористый водород 0,5-500
19. Диоксид углерода 0,03-30 (% об.) 50. Фурфурол 5-700
20. Диэтиловый эфир 2-60 г/м3 51. Хлор 0,5-200
21. Изопентан 0,1-1 (% об.) 52. Хлорвинил 2-300
22. Изобутан 100-1000 53. Хлорбензол 50-200
23. Изопропанол 20-300 54. Хлороформ 10-200
24. Карбофос порог. 0,5 мг/л 55 Хлористый водород 2-150
25. Керосин 250-4000 56. Хлорофос порог. 0,5
26. Кислород 1-25 (% об.) 57. Хлорциан 0,3-3,0
27. Ксилол 20-1500 58. Цианистый водород 0,1-10
28. Масло аэрозольное 5-50 59. Этанол 200-5000
29. Метанол 50-1000 60. Этилмеркаптан 0,25-50
30. Метилмеркаптан 0,25-50 61. Углерод четыреххлористый 10-200
31. Нитроглицерин 0,1-1,0







СЕРТИФИКАТЫ, СВИДЕТЕЛЬСТВА И ЛИЦЕНЗИИ



      Для изготовления и реализации прибора на рынке имеются следующие разрешительные документы:



  1. Свидетельство Федерального агентства по техническому регулированию и метрологии об утверждении типа средств измерений RU.C.31.076A № 39676 от 16.06.10. Зарегистрирован в Госреестре СИ под № 18862-10;
  2. Сертификат соответствия МЧС России № РОСС RU.03 ЭЧ17.H 0069 от 12.07.11;
  3. Лицензия Федерального агентства по техническому регулированию и метрологии на осуществление деятельности по изготовлению и ремонту средств измерений № 006751-ИР от 10.08.10.
