Функции

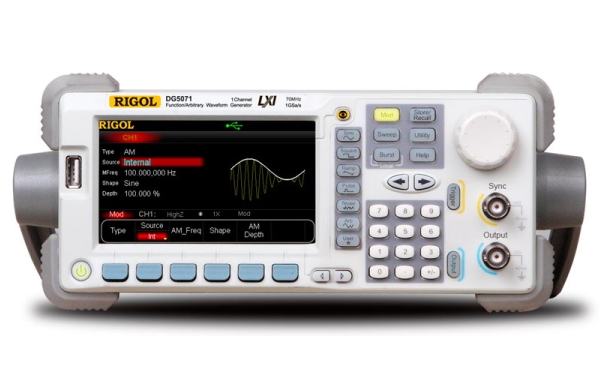

Многофункциональный одноканальный генератор сигналов RIGOL DG5071 совмещает в себе разные возможности, включая генерацию сигналов, генерацию произвольных сигналов, источник частотных перескоков и генератор рисунков (опционально).
RIGOL DG5071 использует технологию прямого цифрового синтеза (DDS), что обеспечивает стабильный высокоточный и чистый синусоидальный сигнал с минимальными искажениями.
Особенности
- Полоса пропускания 70 МГц
- Выборка в реальном времени 1 ГВыб/с
- 14-битное вертикальное разрешение
- 128 миллионов точек для сохранения произвольных сигналов
- Встроенные стандартные модуляции, включая IQ модуляцию для генерации базового сигнала, включая QPSK и QAM форматы
- Стандартные интерфейсы, включая LXI-C (Ethernet), USB устройство и хост, и GPIB
- Допольнительные аксессуары, включая выводной усилитель (PA-1011), цифровой генератор (DG-POD-A), и модуль частотных перескоков
Технические характеристики
| Стандартные формы сигналов | |||
| Синусоидальная (Sine) | от 1 мкГц до 70 МГц | ||
| Прямоугольная (Square) | от 1 мкГц до 70 МГц | ||
| Импульсная (Pulse) | 1 мкГц до 50 МГц | ||
| Пилообразная (Ramp) | от 1 мкГц до 3 МГц | ||
| Белый шум | 250 МГц | ||
| Разрешение | 1 мкГц | ||
| Режим Sine: спектральная чистота синусоидального сигнала | |||
| Нелинейное (гармоническое) искажение | ≤ 70 МГц: < -45 дБн | ||
| Суммарное гармоническое искажение | < 0.5% (10 Гц до 20 КГц, 0 дБм) | ||
| Ложный (негармонический) сигнал | ≤70 МГц: | ||
| Фазовый шум | 10 МГц: | ||
| Режим Square: характеристики прямоугольного сигнала ("меандра") | |||
| Время нарастания/спада | < 4 нс | ||
| Выброс | <5% | ||
| Рабочий цикл | до 10 МГц (включительно) | от 20% до 80% | |
| от 10 МГц до 40 МГц (включительно) | от 40% до 60% | ||
| > 40 МГц (включительно) | 50% | ||
| Асимметрия (меньше 50% рабочего цикла) | 1% периода + 5 нс | ||
| Дрожание фазы | ≤30 МГц: 10 д.м. +500 пс | ||
| Режим Pulse: характеристики импульсного сигнала | |||
| Период | 20 нс до 1000000 с | ||
| Полоса пропускания импульса | 4 нс до 1000000 с | ||
| Погрешность | <5% | ||
| Дрожание фазы | 10 д.м. +500 пс | ||
| Режим Arb: характеристики произвольного сигнала | |||
| Память | Нормальный режим: от 2 до 16M точек Режим воспроизведения: от 2 до 128M точек |
||
| Вертикальное разрешение | 14 бит | ||
| Частота выборки | Нормальный режим: 1 Гвыб/с Режим воспроизведения: ≤1 Гвыб/с |
||
| Минимальное время нарастания/спада | 35 нс | ||
| Дрожание фазы (среднеквадратичное значение) | ≤3 нс | ||
| Сохранение в памяти | 4 формы сигнала | ||
| Величины на выходе | |||
| Амплитуда (от пика до пика) |
от 5 мВ до 10 В | ||
| Точность амплитуды (1 кГц) |
±1% заданного значения + размах сигнала 1 мВ | ||
| Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц | < 100 кГц 0,1 дБ 10 МГц до 60 МГц 60 МГц до 70 МГц |
||
| Точность | ± ( 1% смещенного значения ±0,5% (| смещение напряжения |) амплитуды ±5 мВ) | ||
| Амплитудная модуляция | |||
| Форма несущей | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 50 кГц) | ||
| Глубина | от 0% до 120% | ||
| Частотная модуляция | |||
| Форма несущей | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 50 кГц) | ||
| Фазовая модуляция | |||
| Форма несущей | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 50 кГц) | ||
| Девиация фазы | от 0 до 360° | ||
| Амплитудная двоичная модуляция | |||
| Форма несущей | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) | ||
| Источник | Внутренний / внешний | ||
| Модулирующие сигналы | Меандр с 50% рабочего цикла (от 2 мГц до 1 МГц) | ||
| ФСК-модуляция | |||
| Форма несущей | импульс (Pulse) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | от 2 мГц до 1 МГц | ||
| Коэффициент заполнения | 50% | ||
| Фазовая двоичная модуляция | |||
| Форма несущей | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) | ||
| Источник | Внутренний / внешний | ||
| Модулирующие сигналы | Меандр с 50% рабочего цикла (2 мГц до 1 МГц) | ||
| ШИМ-модуляция | |||
| Форма несущей | импульс (Pulse) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | от 2 мГц до 50 кГц | ||
| Коэффициент заполнения | 0%-100% | ||
| Свипирование | |||
| Форма несущей | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) | ||
| Тип | линейный или логарифмический | ||
| Направление | вверх или вниз | ||
| Время свипирования | 1 мс до 300 с | ||
| Источник | внутренний/ внешний / ручной | ||
| Пакетный режим | |||
| Форма несущей | синусоидальная (Sine), прямоугольная (Square), пилообразная (Ramp), импульсная (Pulse), шумовая (Noise), произвольная (Arb) | ||
| Типы | от 1 до 1 000 000 периодов, бесконечный | ||
| Источник | внутренний/ внешний / ручной | ||
| Начальная фаза | от -360° до +360° | ||
| Внутренний период | от 1 мкс до 500 с | ||
| Источник синхроимпульса | внешний | ||
| Общие характеристики | |||
| Дисплей | 480 по горизонтали × 272 по вертикали | ||
| Питание | от 100 до 240 В переменного тока RMS, меньше 125 Вт |
||
| Габариты | 230 × 106 × 501 мм | ||
| Вес | 5,8 кг | ||
Комплект поставки
| № | Наименование | Количество |
| 1. | Цифровой генератор DG5071 | 1 |
| 2. | Кабель питания | 1 |
| 3. | Кабель USB | 1 |
| 4. | Кабель BNC | 1 |
| 5. | Кабель SMB(М) к BNC(П) | 1 |
| 6. | Краткое руководство | 1 |
| 7. | CD диск | 1 |
