Трубки холодной усадки производства 3М предназначены для электрической изоляции и восстановления оболочки кабеля напряжением до 1,2 кВ, а так же для восстановления кабельной оболочки, уплотнения и других применений. Благодаря высокому постоянному радиальному прижимному давлению обеспечивается надежная герметизация соединения. В качестве изоляционного материала в трубках холодной усадки серии 842 используется EPDM резина.

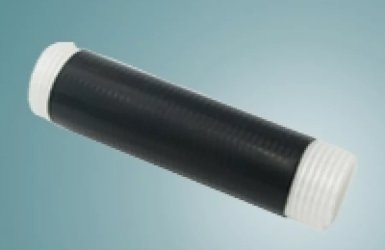

Трубка холодной усадки представляет собой изделие, предварительно растянутое и помещенное на спиралевидный пластиковый корд. Монтаж трубки производится простым удалением корда, без применения каких либо инструментов. При этом трубка плотно усаживается на кабель, обеспечивая электрическую изоляцию равномерной толщины, которая не зависит от мастерства монтажника.
Параметры трубок холодной усадки из EPDM резины:
|
Диапазон размеров, мм |
Длина, мм |
Цвет |
Обозначение |
|
7,8-14,3 |
152 |
черный |
8423-6 |
|
2,54-20,9 |
203 |
черный |
8424-8 |
|
10,1-20,9 |
203 |
черный |
8425-8 |
|
13,9-30,1 |
229 |
черный |
8426-9 |
|
13,9-30,1 |
279 |
черный |
8426-11 |
|
16,8-35,1 |
152 |
черный |
8427-6 |
|
16,8-35,1 |
305 |
черный |
8427-12 |
|
16,8-35,1 |
406 |
черный |
8427-16 |
|
24,0-49,3 |
152 |
черный |
8428-6 |
|
24,0-49,3 |
305 |
черный |
8428-12 |
|
24,0-49,3 |
457 |
черный |
8428-18 |
|
24,0-49,3 |
609 |
черный |
8428-24 |
|
32,2-67,8 |
152 |
черный |
8429-6 |
|
32,2-67,8 |
229 |
черный |
8429-9 |
|
32,2-67,8 |
305 |
черный |
8429-12 |
|
32,2-67,8 |
457 |
черный |
8429-18 |
|
42,6-93,7 |
229 |
черный |
8430-9 |
|
42,6-93,7 |
457 |
черный |
8430-18 |
Преимущества использования трубок холодной усадки из EPDM резины:
- Легкость и быстрота монтажа, так как не требуется дополнительных инструментов, например горелки, которая применяется при монтаже термоусаживаемой трубки;
- Низкая чувствительность к ошибкам монтажа. После удаления пластикового корда трубка сама усаживается на кабель, создавая изоляционный слой равномерной толщины, без пустот и неровностей. Качество такой изоляции всегда постоянно и не зависит от мастерства монтажника (как в случае с термоусадкой).
- Герметичность уплотнения. Упругость и усилие сжатия сохраняется на протяжении всего срока эксплуатации муфты. Усаженная муфта создает равномерное радиальное прижимное давление на кабель и повторяет его расширение/сужение при повышенных нагрузках и перепаде температур;
- EPDM резина, применяемая в муфтах устойчива к УФ-излучению и сохраняет свои свойства под воздействием солнечных лучей;
- Изделия из EPDM-резины свыше 25 лет сохраняют свои характеристики при закладывании в грунте.
Трубки холодной усадки из EPDM-резины рекомендуется использовать при выполнении работ, связанных с заглублением, особенно при монтажных работах в кабельных колодцах.
Трубка холодной усадки создает постоянное радиальное прижимное давление, которое будет действовать на протяжении всего срока ее службы. По мере того как кабель под воздействием перепадов температур расширяется и сжимается, вместе с ним расширяется и сжимается трубка холодной усадки, сохраняя герметичное уплотнение. Поэтому холодная усадка наиболее пригодна в условиях с большими скачками нагрузки или значительными перепадами температур.
