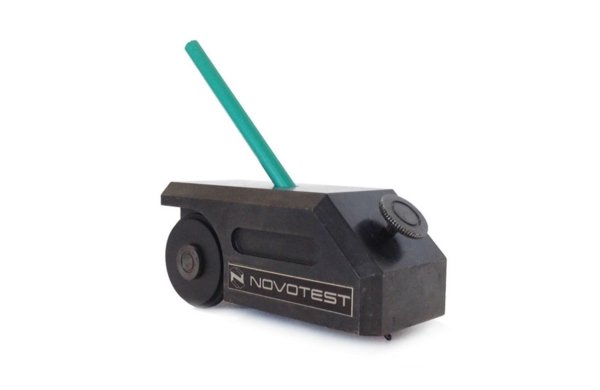

Твердомер покрытий по карандашу NOVOTEST ТПК-1

Артикул: 1-363328

  • представляет из себя механическое устройство для применения метода испытаний покрытий по карандашу на твердость и устойчивость к царапанью в соответствии с ГОСТ Р 54586-211, ИСО 15184:1998 и ASTM D 3363.
  • соответствие ГОСТ;
  • простой и наглядный способ оперативного определения твердости покрытия;
  • не требует специальных навыков для использования;
  • специальная подставка для установки прибора параллельно испытываемой поверхности;
  • удобные выемки на боковинах устройства облегчающие его применение;
  • металлический корпус;
  • возможность применения карандашей различных производителей.



Твердомер покрытий по карандашу NOVOTEST ТПК-1 представляет из себя механическое устройство для применения метода испытаний покрытий по карандашу на твердость и устойчивость к царапанью в соответствии с ГОСТ Р 54586-211, ИСО 15184:1998 и ASTM D 3363. Прибор не требует специального обучения пользователя для работы с ним, полностью соответствует указанным нормативным документам, комплект поставки включает в себя набор необходимых карандашей.

Для проведения испытаний в качестве индентора применяются карандаши определенного размера, формы и значения твердости, а также пластины с образцом покрытия. Закрепив в устройстве карандаш и уперев его в покрытие оператор толкает испытуемую пластину не менее чем на 7 мм. После чего оценивается воздействие, оставленное карандашом. Далее берется карандаш с большим значением твердости и испытание повторяется до получения эффекта. Результатом испытания является определение самого твердого карандаша не оставившего повреждений на поверхности покрытия. Помимо твердости покрытия оценивается и вид повреждения, оставленные карандашом: пластичная деформация, когезионное разрушение или их сочетание.

Применим только к гладким поверхностям.



НАЗНАЧЕНИЕ:

Определение:

  • твердости лакокрасочных покрытий (однослойных либо внешнего слоя) в соответствии с ГОСТ Р 54586-2011, ИСО 15184:1998 и ASTM D 3363;
  • твердости иных покрытий к которым применим указанный способ;
  • устойчивости покрытий к повреждению царапаньем.

ОСОБЕННОСТИ:

  • соответствие ГОСТ;
  • простой и наглядный способ оперативного определения твердости покрытия;
  • не требует специальных навыков для использования;
  • специальная подставка для установки прибора параллельно испытываемой поверхности;
  • удобные выемки на боковинах устройства облегчающие его применение;
  • металлический корпус;
  • возможность применения карандашей различных производителей.



КОНСТРУКЦИЯ ПРИБОРА:

Твердомер состоит из тележки(1), фиксатора (2), индентора-карандаша (3), подставки (4). С помощью фиксатора карандаш надежно закрепляется в устройстве. Подставка позволяет установить прибор строго параллельно испытуемой поверхности. Специальные выемки на боковинах прибора позволяют надежно удерживать прибор при проведении испытаний.



Технические характеристики

Твердость инденторов 5В...5Н
Угол установки индентора 45 ± 1°
Усилие прижима индентора 750 ± 10 г
Габаритные размеры (не более) 50 х 53 х 115 мм
Вес (не более) 1,8 кг



Комплект поставки

  • твердомер;
  • подставка;
  • набор карандашей;
  • руководство по эксплуатации;
  • упаковка.



Работа с прибором

Проведение испытания:

  1. Заточить карандаш, снимая только дерево и оставляя грифель цилиндрическим на расстоянии 5-6мм.
  2. Кончик грифеля должен иметь гладкое круглое поперечное сечение без крошек и зазубрин по кромке. Для этого, удерживая карандаш под углом 90° (перпендикулярно) к абразивной бумаге (зернистость №400), его перемещают по ней взад-вперед до получения требуемого качества сечения. Эту операцию повторяют перед каждым использованием карандаша.
  3. В соответствии с ГОСТ Р 54586-2011 для испытания готовятся пластинки для испытаний по ГОСТ 9980.2 и ГОСТ 8832.
  4. Проводится два параллельных испытания.
  5. Установить на ровную поверхность тележку, подложить под нее подставку, вставить карандаш до упора и закрепить фиксатором.
  6. Установить твердомер на покрытие и прочертить карандашом на покрытии линию не менее 7мм со скоростью от 0,5 мм/с до 1 мм/с. При проведении испытаний по ГОСТ Р 54586-2011 испытываемую пластинку двигают по направлению от оператора.
  7. Через 30 с мягкой ватой удаляют след карандаша (можно использовать инертный к покрытию растворитель) и проводят оценку результатов испытания визуально или с применением лупы 6 - 10?. Если визуально покрытие не нарушено либо нарушение составляет менее 3 мм, проводят испытание с карандашом большей твердости на новых участках пластинки до получения эффекта.
  8. После обнаружения повреждения повторяют испытание, снижая твердость, пока не перестанет оставаться след повреждения.

Обработка результатов испытаний:

  1. За твердость покрытия принимается твердость самого твердого карандаша не оставившего повреждений на поверхности покрытия.
  2. Результаты принимаются если они соответствуют в двух параллельных испытаниях. Допускается разница не более чем на 1 единицу твердости по карандашу.
  3. Помимо твердости покрытия оценивается и вид повреждения, оставленные карандашом: пластичная деформация, когезионное разрушение или их сочетание.
