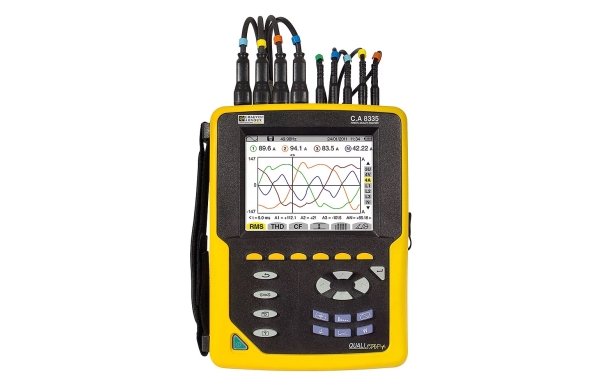

Трехфазный анализатор электроэнергии CHAUVIN ARNOUX CA 8335

Артикул: 1-4539

Трехфазный анализатор электроэнергии
• Количество каналов: 4 на U / 4 на I
• Напряжение (RMC AC+DC) ф/ф: 10 В > 1000 В
• Напряжение (RMC AC+DC) ф/н: 10 В > 1000 В
• Ток (RMC AC+DC): 1мA > 6500 A
• Частота: 40 Гц > 69 Гц
• Измерения мощности: Вт, ВА, вар, PF, DPF, cos?, tan?
• Измерения энергии: Втч, варч, ВАч
• Гармоники: Есть
• THD: Есть, от 0 до 50 порядка, фаза
• Режим Expert анализа гармоник: Есть
• Переходные процессы: 210
• Краткосрочные дрожания (Flicker): Есть
• Скачок пускового тока (Inrush mode): есть, >1 минуты
• Дисбаланс: Есть
• Запись мин./макс.: Есть
• Запись (всех параметров по макс. выборке): 1 месяц
• Сигнализация: 10000 значений с 40 различных типов
• Автоматическое распознание токовых датчиков: Да
• Векторное отображение: Автоматически
• Дисплей: Цветной 1/4 VGA ЖК дисплей, 320×240, диагональ148 мм
• Захват экранов и кривых: 50
• Размеры: 240х180х55 мм
• Вес: 1,9 кг






Трехфазный анализатор качества электрической энергии CHAUVIN ARNOUX СА CA 8335


Прибор C.A 8335 (Qualistar+) является трехфазным графическим анализатором и регистратором параметров электросети с напряжением до 1000 В действ. в соответствии с ГОСТ 13109>97, ГОСТ 61000>4>30 3-х фазный анализатор (4 входа по току и 4 по напряжению). Измерение напряжения до 1200 В, тока до 6500 А по каждому каналу. Меню прибора на русском языке. Карточка памяти встроенная на 2 Гб — запись всех параметров в течение месяца. Установка в приборе внутренних коэффициентов трансформации для прямого отображения напряжения до 500 кВ и токов до 50 кА. Прибор эргономичен и спроектирован для работы без лишних затрат времени: Широкий цветной экран (диагональ 148 мм), легкий доступ к функциям прямым нажатием кнопок на передней панели прибора, компактный и легкий прибор — вес всего 1,9 кг


Спецификация

• 4 входа напряжения (до 1200 В) и 4 токовых входа позволяют измерять все напряжения, токи и параметры мощности, необходимые для полного диагностирования электроустановок
• Одновременный захват и запись всех параметров, переходных процессов, нарушений и форм волны
• Одновременный показ в реальном времени сигналов со всех 4 входов доступен в графическом, векторном или табличном форматах
• В режиме броска электроэнергии, измерение может длиться более 1 минуты.
• Вычисление краткосрочных дрожаний (Flicker)
• Дополнительные функции : режим «ПУСК» для двигателей и моторов (1 мин для 3>х фаз одновременно)
• Векторные диаграммы


CA8335 может также зафиксировать и записать:

Мин/Макс значения до 300 переходных процессов гармоники до 50>й 50 снимков экрана и кривых. Регистратор отклонений — до 10 000 событий (нарушений заданных пользователем норм) по 40 различным параметрам. Емкость памяти в 2Гб позволяет регистрировать все параметры при максимально возможной выборке более чем в течение месяца.


Другие преимущества:

• Интуитивная конфигурация, онлайн помощь
• Простая связь через USB порт используется для коммуникации с ПК
• Управление прибором непосредственно с компьютера
• Полное меню прибора на русском языке
Принадлежности, входящие в комплект поставки

• 1 переносная сумка
• 1 USB кабель
• 1 зарядное стройство
• 1 сетевой шнур
• 5 х 3>x метровых пробников с наконечниками папа,  диаметром 0,4 мм
• 5 зажимов „крокодил”
• 1 набор 12 цветных маркировочных резинок для пробников и входов
• 1 плавкий предохранитель
• 1 руководство пользователя на русском языке
• 1 программное обеспечение ПК для восстановления данных

Поставляется по выбору пользователя с различными токовыми клещами для измерения как очень маленьких (от 1 мА), так и очень больших токов (до 6500 А).

Характеристики
Количество каналов 4 на U / 4 на I
Напряжение (RMC AC+DC) ф/ф 10 В > 1000 В
Напряжение (RMC AC+DC) ф/н 10 В > 1000 В
Ток (RMC AC+DC) 1мA > 6500 A
Клещи MN93А 0.005 A > 5 A / 0.1 A > 120 A
Клещи C193 0,01 A > 1200 A, разрешение 0,01А
Клещи AmpFLEX или MA 0,1 A > 6500 A, разрешение 0,1А
Клещи PAC93 0,1 A > 1000 A перем / 0,1 A > 1400 A пост
Частота 40 Гц > 69 Гц
Измерения мощности Вт, ВА, вар, PF, DPF, cos?, tan?
Измерения энергии Втч, варч, ВАч
Гармоники Есть
THD Есть, от 0 до 50 порядка, фаза
Режим Expert анализа гармоник Есть
Переходные процессы 210
Краткосрочные дрожания (Flicker) Есть
Скачок пускового тока (Inrush mode) есть, >1 минуты
Дисбаланс Есть
Запись мин./макс. Есть
Запись (всех параметров по макс. выборке) 1 месяц
Сигнализация 10000 значений с 40 различных типов
Автоматическое распознание токовых датчиков Да
Пиковые значения Есть
Векторное отображение Автоматически
Дисплей Цветной 1/4 VGA ЖК дисплей, 320×240, диагональ148 мм
Захват экранов и кривых 50
Электро - безопасность IEC 61010 1000 V CAT III / 600 V CAT IV
Меню на русском языке Да
Интерфейс USB
Питание 9,6 В NiMH перезаряжающаяся батарея и зарядное устройство от сети 230 В
Размеры 240х180х55 мм
Вес 1,9 кг
