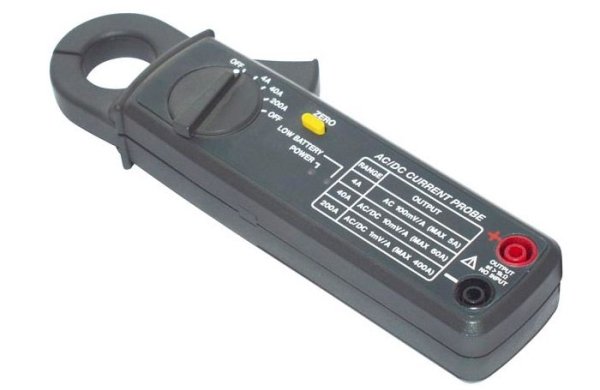

Токовые клещи-адаптер AKTAKOM АТА-2515
Малогабаритные токовые клещи-адаптер, преобразующие измеренное значение постоянного или переменного тока в пропорциональный аналоговый сигнал милливольтового диапазона, предназначены для использования совместно с цифровым мультиметром или регистратором.
Общие характеристики | |
Разрешение при измерении | постоянного тока 1 мА, переменного тока 0,1 мА |
Диаметр захвата | 23 мм |
Установка «0» одним нажатием кнопки | |
Возможность подключения к осциллографу для наблюдения формы сигнала | |
Питание | 1,5 Вх2 шт. |
Габаритные размеры | 183х63,6х35,6 мм |
Масса | 190 г |
Технические характеристики
Диапазон измерений | Выходной сигнал | Погрешность | |
Постоянный ток | |||
4 A | 100 мВ/A | ±(2,0 % + 3 мА) | |
30 А | 10 мВ/A | ±(2,0 % + 30 мА) | |
Переменный ток | 50/60 Гц | 40…100 Гц | |
400 мА | 1 мВ/A | ±(2,0 % + 0,5 м А) | ±(2,5 %+ 0,5 мА) |
4 A | 100 мВ/A | ±(2,5 % + 8 мА) | ±(3,0 % + 8 мА) |
30 A | 10 мВ/A | ±(2,0 % + 30 мА) | ±(2,5 % + 30 мА) |
Предел 400 мA не предназначен для измерений на постоянном токе. Погрешность ± 2,5 % ± 1 мA может быть использована только для справки. При этом выходной сигнал может дрейфовать в пределах 0,4 мВ.
Стандартная комплектация
• Прибор • Щупы измерительные • Кейс • Руководство по эксплуатации |
Дополнительная комплектация
• Измерительные соединительные кабели PTL904-1 , PTL904-2 , PTL904-3 , PTL904-4 , PTL904-5 ,PTL907-1 , PTL907-2 , PTL908-1 , PTL908-2 , PTL908-3 • Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий) • Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный) • АСА-2308 – адаптер Актаком для проводов, не имеющих разъема • Магнитный адаптер Актаком АСА-2207 для работы (например, в щитовых) • Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364 • Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату • Переходник-шунт PTL-2172 • Универсальный набор аксессуаров АСА-2907 • Кейс пластиковый герметичный 37-1 • Каталог "Элементы приборных устройств" (измерительные кабели, щупы, насадки и т.п.) |
