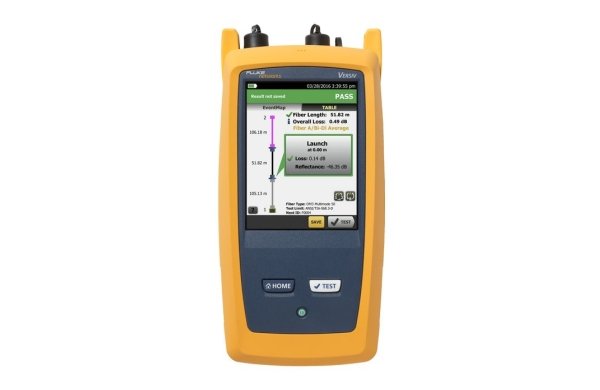

Тестер оптоволокна Fluke Networks OFP-100-Q

Артикул: 1-4985

Характеристики видеодатчика FiberInspector
• Увеличение: Примерно 200-кратное с OptiFiber Pro Display
• Источник света: Синий светодиод
• Поле зрения (FOV):
 • Горизонтальное: 425 мкм
 • Вертикальное: 320 мкм
• Минимально различимый размер частиц: 0,5 мкм
Технические данные VFL
• Выходная мощность: 316 мкВт (-5 дБм) ≤ пиковая мощность / ≤ 1,0 мВт (0 дБм)
• Рабочая длина волны подаваемого излучения: Номинальное значение 650 нм
• Адаптер разъема: 2,5 мм, универсальный
Общие характеристики
• Батарея: Литий-ионная батарея, 7,2 В
• Размеры: Базовый блок с модулем и аккумулятором: 6,67 x 13,33 x 27,94 см
• Вес: Базовый блок с модулем и батареей: 1,28 кг





Тестер оптоволокна Fluke Networks OFP-100-Q


Создан для корпоративных пользователей

OptiFiber Pro – это первый OTDR, специально предназначенный для тестирования оптоволокна на предприятиях. OptiFiber Pro снижает затраты, а также повышает производительность и надежность сети.

• Первый OTDR с интерфейсом пользователя для смартфона
• Минимальные в отрасли мертвые зоны событий и затухания
• Ускорьте сертификацию оптоволокна благодаря самому короткому времени настройки и трассировки
• Оптимизируйте распределение ресурсов благодаря индивидуальной конфигурации для проектов и пользователей
• Режим «DataCenter OTDR™» и вид EventMap™ упрощают использование
• Индивидуальные проектные папки


Архитектура корпоративных сетей и ЦОД развивается, администраторам ИТ-инфраструктур для поддержания их работоспособности требуются все более современные рефлектометрические технологии. Рефлектометры, разработанные для телекоммуникационных сетей, больше не годятся для этого, поскольку они разработаны для пользователей с существенно более высоким уровнем знаний и навыков работы с волоконно-оптическими линиями.  Сетевые инженеры, проектировщики сетевых хранилищ данных (SAN) и установщики кабельных систем нуждаются в удобном и эффективном рефлектометре, минимизирующем время простоя сети.

Рефлектометр OptiFiber Pro:

• Ускорит процесс сертификации волоконно-оптических линий благодаря времени трассировки, равному двум секундам (в режиме экспресс-тестирования)
• Максимизирует эффективность благодаря пользовательскому интерфейсу "как в смартфоне", который позволит каждому выполнять сертификацию и поиск неисправностей волоконно-оптических линий на профессиональном уровне
• Выполнит экспресс-тестирование волоконно-оптических линий ЦОД при помощи предустановленных настроек
• Выполнит поиск неисправностей волоконно-оптических линий ЦОД, изобилующих короткими коммутационными кабелями и множеством разъемов
• Легко покажет все разъемы, сращивания и области с высокими потерями при помощи графического представления EventMap™
• Повысит отдачу инвестиций благодаря распределению ресурсов OTDR между различными задачами и пользователями
• Сократит время простоя сети благодаря быстрому и точному определению неисправностей на всех типах оптоволокна
• Выполнит генерацию отчетов и управление отчетностью при помощи встроенного ПО LinkWare™, создающего подробные отчеты, соответствующие требованиям стандартов


Разработан для корпоративных волоконно-оптических сетей

Множество OTDR (оптических рефлектометров), используемых для поиска неисправностей волоконно-оптических линий, разработаны для операторов связи и обладают сложными и обременительными функциями, которые не нужны корпоративным пользователям. Только немногие OTDR обладают функциональностью и удобством использования, необходимыми инженерам корпоративных сетей, разработчикам SAN и установщикам кабельных сетей.

Поскольку компании потребляют все больше ресурсов хранения и внедряют архитектуры ЦОД с более высокой пропускной способностью (40G, 100G), работоспособность кабельной инфраструктуры становится все более зависимой от средств эксплуатации, которые гарантировали бы надежность волоконно-оптических линий. OptiFiber Pro — это первый в отрасли специально спроектированный рефлектометр, который отвечает уникальным требованиям корпоративных волоконно-оптических инфраструктур. Благодаря привычному пользовательскому интерфейсу, похожему на смартфон, и широкому набору функций OptiFiber Pro может превратить кого угодно в эффективного и профессионального установщика и ремонтника волоконно-оптических соединений.


Преимущества

• Повышение надежности ЦОД и сетевых хранилищ данных
• Максимизация эффективности оператора благодаря акценту на исполнение задачи и простоте использования
• Повышение продуктивности благодаря небольшому времени трассировки, настройке в одно касание и интегрированной системе генерации отчетности
• Экономия денег благодаря снижению потребности в дорогостоящем обучении работе с OTDR и детальном анализе рефлектограмм
• Устранение необходимости приобретать второй OTDR для поиска неисправностей в LAN и в университетских сетях



Принадлежности, входящие в комплект поставки

Комплект OptiFiber Pro Quad OTDR. Данный комплект содержит OptiFiber Pro с модулем Quad OTDR, ремешком для переноски, адаптером/зарядным устройством переменного тока, интерфейсным USB-кабелем – стандарт A на микро-B, руководством пользователя на компакт-диске, компакт-диском с программным обеспечением LinkWare, руководством по началу работы, заявлением о калибровке, регистрационной картой, сумкой для переноски




Первый в отрасли инструмент сертификации и поиска неполадок для корпоративных волоконно-оптических сетей



Пользовательский интерфейс, сравнимый со смартфоном

Большинство рефлектометров разработаны для выполнения огромного множества задач, вследствие чего их пользовательские интерфейсы громоздки и трудны для понимания. OptiFiber Pro совмещает новейшие технологии управляемого жестами интерфейса с емкостным сенсорным экраном, что в результате дает инновационный и дружественный по отношению к пользователю рефлектометр.

Преимущества:

• Сенсорное управление для выбора и прокрутки элементов меню
• Мультисенсорное масштабирование позволяет легко увеличивать изображение рефлектограмм
• Ориентированный на конкретные задачи интерфейс уменьшает количество переходов между экранами
• Емкостный сенсорный экран в отличие от старых сенсорных экранов не требует повторных калибровок
• Контекстная экранная справка дает пользователю дополнительную информацию или подсказывает возможные решения проблемы


FN OptiFiber Pro OTDR

FN OptiFiber Pro OTDR

Анализ рефлектограмм Анализ рефлектограмм — увеличено



Оптимизирован для ЦОД

Основанные на виртуализации серверов и многогигабитных соединениях между серверами, сетями и хранилищами данных архитектуры ЦОД используют большее количество коммутационных кабелей и плотную топологию разъемов, что делает малоприменимыми магистральные рефлектометры с длинными мертвыми зонами. OptiFiber Pro не только делает возможным развертывание волоконно-оптических соединений в ЦОД, но также обеспечивает высочайший уровень точности и быстрое решение проблем.

Преимущества:

• Чрезвычайно малые мертвые зоны событий и затухания точно определяют место события и неисправности на волоконно-оптических соединениях
• Режим Datacenter OTDR™ автоматически устанавливает настройки для быстрого тестирования волоконно-оптических линий ЦОД
• Функция EventMap показывает события на волоконно-оптической линии таким образом, что не требуется навыков анализа рефлектограмм


Уникальная гибкая и эффективная функция сертификации

Важным аспектом, максимизирующим полезность OTDR, является правильный ежедневный план его использования. Благодаря встроенному управлению проектами, OptiFiber Pro позволяет менеджеру проекта определять роль каждого участника, настройки и назначенные задания, превращая рефлектометр в комплексный инструмент тестирования волоконно-оптических линий с функциями планирования, обследования, сертификации и генерации отчетности.

Преимущества:
• Функциональность полноценного рефлектометра, сертифицирующего волоконно-оптические линии на основании отраслевых стандартов или пользовательских спецификаций
• Мощные функции управления проектами позволяет распределять ресурсы рефлектометра, четко указывая задачи каждому из операторов
• Простой мониторинг выполнения задач с генерацией отчетов "прошел/не прошел"
• Встроенный визуальный локатор повреждений (VFL) для поиска неисправностей
• Генерация отчета прямо на экране и передача результатов в приложение LinkWare™

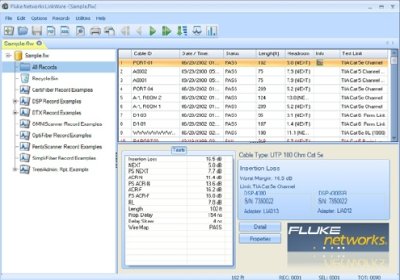

Управляющее ПО LinkWare™

Используя популярное и многофункциональное ПО для тестирования кабелей LinkWare, пользователи OptiFiber Pro могут без труда получить доступ к простому управлению проектами, генерации отчетов и возможностям обновления программного обеспечения, что позволит им управлять рабочим процессом и консолидировать результаты тестов.


FN OptiFiber Pro OTDR

Управляющее ПО LinkWare




Ключевые возможности

Чрезвычайно малая мертвая зона события и затухания

OptiFiber Pro поддерживает большинство самых сложных оптических технологий для того, чтобы обеспечить кратчайшие мертвые зоны событий (номинально 0,5 м для MM) и мертвые зоны затухания (номинально 2,2 м для MM и 3,6 м для SM) любого рефлектометра. Это технологическое совершенство позволяет OptiFiber Pro обнаруживать в современных насыщенных разъемами ЦОД и сетях хранения данных и измерять близко расположенные неисправности, которые не обнаруживаются ни одним другим рефлектометром.


Две секунды на трассировку каждой длины

Другим беспрецедентным качеством OptiFiber Pro является скорость сбора данных. Полный набор данных по одной длине волны в режиме экспресс-тестирования собирается всего за две секунды. Затем OptiFiber Pro анализирует данные и отображает в виде события EventMap, таблицы или рефлектограммы. В конечном счете, на выполнение теста тратится меньше времени и остается больше времени на выполнение других задач.


Режим DataCenter OTDR™

При помощи одного простого касания пользователь активирует режим DataCenter OTDR — не тратя времени на точную настройку, как на старых рефлектометрах. Режим DataCenter OTDR автоматически определяет параметры рефлектометра — алгоритмы обнаружения конца кабеля, ширину импульсов и т. д. — при этом короткие соединения или большое количество разъемов не являются для него препятствием.


Графический вид EventMap™

Для того чтобы сократить время обучения интерпретации рефлектограмм, развитая логика OptiFiber Pro автоматически интерпретирует информацию и создает подробное графическое представление событий, включающее в себя разъемы, сращивания и аномалии. Пользователи могут без труда переключаться между представлением EventMap, таблицей событий и рефлектограммой, чтобы получить детальную информацию о результатах теста. Каждое событие, вызванное неисправностью, будет отмечено красным значком, чтобы ускорить их поиск.


FN OptiFiber Pro OTDR

FN OptiFiber Pro OTDR

FN OptiFiber Pro OTDR

Чрезвычайно малая мертвая зона события и
затухания
Режим DataCenter OTDR Графическое отображение EventMap




Динамическое управление проектом и профилем пользователя

OptiFiber Pro повышает эффективность работы, позволяя планировать рабочий процесс, создавать профили задач и операторов и управлять ими по каждому проекту отдельно — заранее определенные задания или наборы идентификаторов кабелей могут быть назначены конкретным операторам. Также можно просмотреть состояние и степень выполнения каждого проекта.


Экранная справка – меры по устранению неполадок

на каждом этапе проведения теста экранная справка предлагает меры по решению проблемы в работе волоконно-оптического соединения. Справочная система является контекстной, что позволяет пользователям быстро определять возможные решения. Хорошо читаемый серый значок в нижнем левом углу экрана дает подробную информацию о рекомендуемых мерах по устранению неполадки.


Детектор FiberInspector™

Система видеообследования OptiFiber Pro проверяет коммутационные кабели и межпанельные разъемы на отсутствие самой распространенной причины неисправности волоконно-оптических соединений — загрязнения. Поскольку при проверке концевых заделок установленного оптоволокна датчик вставляется непосредственно в межпанельный разъем, экономится масса времени, ранее уходившее на разборку коммутационной панели. Технический персонал, осуществляющий проверку оптоволокна, оставляет комментарии и сохраняет их для последующего использования в сертификационных отчетах.


FN OptiFiber Pro OTDR

FN OptiFiber Pro OTDR

FN OptiFiber Pro OTDR

Динамическое управление проектом и
профилем пользователя
Вид EventMap со встроенной справочной
системой
Детектор FiberInspector





Основные характеристики рефлектометра
  Многомодовый модуль Одномодовый модуль Модуль Quad
Длины волн 850 нм: ±10 нм
1300 нм: +35/-15 нм
1310 нм: ±25 нм
1550 нм: ±30 нм
850 нм: ±10 нм
1300 нм: +35/-15 нм
1310 нм: ±25 нм
1550 нм: ±30 нм
Поддерживаемые типы
оптоволокон
50/125 мкм
62,5/125 мкм
Одномодовый 50/125 мкм
62,5/125 мкм
Одномодовый
Мертвая зона события 850 нм: 0,5 нм (номинал)
1300 нм: 0,7 нм (номинал)
1310 нм: 0,6 нм (номинал)
1550 нм: 0,6 нм (номинал)
850 нм: 0,5 нм (номинал)
1300 нм: 0,7 нм (номинал)
1310 нм: 0,6 нм (номинал)
1550 нм: 0,6 нм (номинал)
Мертвая зона затухания 850 нм: 2,2 м (номинал)
1300 нм: 4,5 м (номинал)
1310 нм: 3,6 м (номинал)
1550 нм: 3,7 м (номинал)
850 нм: 2,2 м (номинал)
1300 нм: 4,5 м (номинал)
1310 нм: 3,6 м (номинал)
1550 нм: 3,7 м (номинал)
Динамический диапазон 850 нм: 28 дБ (номинал)
1300 нм: 30 дБ (номинал)
1310 нм: 32 дБ (номинал)
1550 нм: 30 дБ (номинал)
850 нм: от -14 до -57 дБ (номинал)
1300 нм: от -14 до -62 дБ (номинал)
1310 нм: от -14 до -65 дБ (номинал)
1550 нм: от -14 до -65 дБ (номинал)
Настройка максимальной
дальности
40 км 130 км MM: 40 км
SM: 130 км
Диапазон дальностей
измерения
850 нм: 9 км
1300 нм: 35 км
1310 нм: 80 км
1550 нм: 130 км
850 нм: 9 км
1300 нм: 35 км
1310 нм: 80 км
1550 нм: 130 км
Диапазон отражающей
способности
850 нм: от -14 до -57 дБ (номинал)
1300 нм: от -14 до -62 дБ во всех
местоположениях (номинал)
1310 нм: от -14 до -65 дБ
1550 нм: от -14 до -65 дБ
850 нм: от -14 до -57 дБ
1300 нм: от -14 до -62 дБ
1310 нм: от -14 до -65 дБ
1550 нм: от -14 до -65 дБ
Разрешение замера 3 см … 400 см 3 см … 400 см 3 см … 400 см
Ширина импульса
(номинальное значение)
850 нм: 3, 5, 20, 40, 200 нс
1300 нм: 3, 5, 20, 40, 200, 1000 нс
3, 10, 30, 100, 300, 1000,
3000, 10 000, 20 000 нс
850 нм: 3, 5, 20, 40, 200 нс
1300 нм: 3, 5, 20, 40, 200, 1000 нс
1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000,
10 000, 20 000 нс
Время измерения
(в расчете на длину волны)
Автонастройки: 5 секунд (номинал) Автонастройки: 10 секунд (номинал) Автонастройки:
MM – 5 с (номинал) SM – 10 с (номинал)
Экспресс-тест: 2 с (номинал) Экспресс-тест: 5 с (номинал) Экспресс-тест:
MM – 2 с (номинал) SM – 5 с (номинал)
Настройки максимального
разрешения: от 2 до 180 с
Настройки максимального
разрешения: от 5 до 180 с
Настройки максимального разрешения:
MM – от 2 до 180 с, SM – от 5 до 180 с
Настройки FaultMap:
2 с (номинал), 180 с (макс.)
Настройки FaultMap:
10 с (номинал), 180 с (макс.)
Настройки FaultMap:
MM – 2 с (номинал) MM – 180 с (макс.)
SM – 10 с (номинал) SM – 180 с (макс.)
Настройки DataCenter OTDR:
1 с (номинал при 850 нм), 7 с (макс.)
Настройки DataCenter OTDR:
20 с (номинал), 40 с (макс.)
Настройки DataCenter OTDR:
MM – 1 с (номинал при 850 нм) MM – 7 с (макс.)
SM – 20 с (номинал) SM – 40 с (макс.)
Ручная настройка:
3, 5, 10, 20, 40, 60, 90, 120, 180 секунд
Ручная настройка:
3, 5, 10, 20, 40, 60, 90, 120, 180 секунд
Ручная настройка:
MM – 3, 5, 10, 20, 40, 60, 90, 120, 180 секунд
SM – 3, 5, 10, 20, 40, 60, 90, 120, 180 секунд




Характеристики
Характеристики видеодатчика FiberInspector
Увеличение Примерно 200-кратное с OptiFiber Pro Display
Источник света Синий светодиод
Источник питания Базовый блок TFS
Поле зрения (FOV) Горизонтальное: 425 мкм
Вертикальное: 320 мкм
Минимально различимый размер частиц 0,5 мкм
Диапазон температур Рабочие: от 0 до +50 °C (от 32 до 122 °F)
Хранения: от -20 до +70 °C (от -4 до +158 °F)
Сертификация CE (при использовании базового блока)
Размеры Приблизительно 171,5 x 35 мм без наконечника адаптера
Вес 200 г
Технические данные VFL
Включение/выключение Механический переключатель и кнопка на сенсорном экране
Выходная мощность 316 мкВт (-5 дБм) ≤ пиковая мощность
≤ 1,0 мВт (0 дБм)
Рабочая длина волны подаваемого излучения Номинальное значение 650 нм
Ширина спектра (среднеквадратичное значение) ±3 нм
Режимы выходного сигнала Непрерывная волна. Импульсный режим (частота пульсации от 2 до 3 Гц)
Адаптер разъема 2,5 мм, универсальный
Безопасность лазерного источника
(классификация)
Класс II CDRH
Соответствует EN 60825-2
Время зарядки
Выключенный тестер 4 часа для зарядки от 10 % до 90 %.
Включенный тестер 6 часа для зарядки от 10 % до 90 %.
Характеристики окружающей среды
Рабочие температуры От -18 до 45 °С
Температура хранения От -30 до 60 °С
Рабочая высота над уровнем моря 4000 м (13 123 фута)
3200 м (10 500 футов) с адаптером питания перем. тока
Высота хранения 12 000 м
EMC EN 61326-1
Общие характеристики
Батарея Литий-ионная батарея, 7,2 В
Время работы от аккумулятора 8 часов работы в режиме автоматической рефлектометрии, для двух длин волн, без
подключенного видеодатчика, для волоконно-оптической линии длиной 150 м
Размеры Базовый блок с модулем и аккумулятором: 6,67 x 13,33 x 27,94 см
Вес Базовый блок с модулем и батареей: 1,28 кг




Дополнительные принадлежности
4114637 DI-1000 Inspector с селективным соединителем и наконечниками видеодатчика  OFP-FI
4114604 Многомодовый модуль OptiFiber Pro OTDR  OFP-MM
4114619 Модуль OptiFiber Pro Singlemode Quad OTDR  OFP-SM
4114628 Модуль OptiFiber Pro Quad OTDR  OFP-QUAD
4114833 Интерфейсный USB-кабель стандарт A на микро-B  TFS-USB-CBL
4114782 Батарея TFS  TFS-BAT
4114794 Адаптер/зарядное устройство переменного тока TFS, международная версия  TFS-CHGR
4114802 Мягкий футляр TFS  TFS-KIT-CASE
4114825 Ремешок TFS для переноски  TFS-HSTRAP
4149425 Базовый блок TFS с батареей  TFS
4140272 Видеодатчик FI-1000 FiberInspector USB для OptiFiber Pro  FI1000
4140285 Наконечник видеодатчика SC и FC стоечного типа  FI1000-SCFC-TIP
4140297 Наконечник видеодатчика LC стоечного типа  FI1000-LC-TIP
4140304 Наконечник видеодатчика ST стоечного типа  FI1000-ST-TIP
4140319 Наконечник видеодатчика MU стоечного типа  FI1000-MU-TIP
4140328 Наконечник видеодатчика E2000/APC стоечного типа  FI1000-E2KAPC-TIP
4140337 Наконечник видеодатчика SC/APC стоечного типа  FI1000-SCAPC-TIP
4140343 2,5 мм наконечник универсального видеодатчика для коммутационных шнуров  FI1000-2,5-UTIP
4140355 1,25 мм наконечник универсального видеодатчика для коммутационных шнуров  FI1000-1,25-UTIP
4140362 2,5 мм наконечник универсального видеодатчика APC для коммутационного шнура  FI1000-2.5APC-UTIP
4140370 Наконечник датчика MPO и рукоятка передатчика для коммутационных шнуров и соединителей  FI1000-MPO-UTIP
4140381 Наконечник датчика MPO/APC и рукоятка передатчика для коммутационных шнуров и соединителей  FI1000-MPOAPC-UTIP
4141548 1,25 мм наконечник универсального видеодатчика APC для коммутационных шнуров  FI1000-1.25APC-TIP
4140409 Наконечник видеодатчика E2000 стоечного типа  FI1000-E2K-TIP
4140411 Наконечник видеодатчика LC/APC стоечного типа  FI1000-LCAPC-TIP
4141438 Засной наконечник MPO/MTP APC без рукоятки транслятора  FI1000-MPOAPC-RT
4140427 Засной наконечник MPO/MTP без рукоятки транслятора  FI1000-MPO-RT
4140430 Межпанельный соединитель LC,FC/SC 1,25 и универсальные наконечники 2,5 мм в комплекте  FI1000-TIP-KIT
4119232 Сменный адаптер SC исходных портов OTDR  PA-SC
4119259 Сменный адаптер ST исходных портов OTDR  PA-ST
4119267 Сменный адаптер FC исходных портов OTDR  PA-FC
4116282 Многомодовый подключающий кабель 50 мкм SC/SC  MMC-50-SCSC
4116307 Многомодовый подключающий кабель 50 мкм SC/ST  MMC-50-SCST
4116318 Многомодовый подключающий кабель 50 мкм SC/LC  MMC-50-SCLC
4116329 Многомодовый подключающий кабель 50 мкм SC/E2K  MMC-50-SCE2K
4116334 Многомодовый подключающий кабель 50 мкм SC/FC  MMC-50-SCFC
4116341 Многомодовый подключающий кабель 62,5 мкм SC/SC  MMC-62-SCSC
4116352 Многомодовый подключающий кабель 62,5 мкм SC/ST  MMC-62-SCST
4116365 Многомодовый подключающий кабель 62,5 мкм SC/LC  MMC-62-SCLC
4116376 Многомодовый подключающий кабель 62,5 мкм SC/FC  MMC-62-SCFC
4116383 Одномодовый подключающий кабель 9 мкм SC/SC  SMC-9-SCSC
4116390 Одномодовый подключающий кабель 9 мкм SC/ST  SMC-9-SCST
4116408 Одномодовый подключающий кабель 9 мкм SC/LC  SMC-9-SCLC
4116413 Одномодовый подключающий кабель 9 мкм SC/E2000 APC  SMC-9-SCE2KAPC
4116424 Одномодовый подключающий кабель 9 мкм SC/FC  SMC-9-SCFC



Запросить цену в 1 клик
Комментарии
