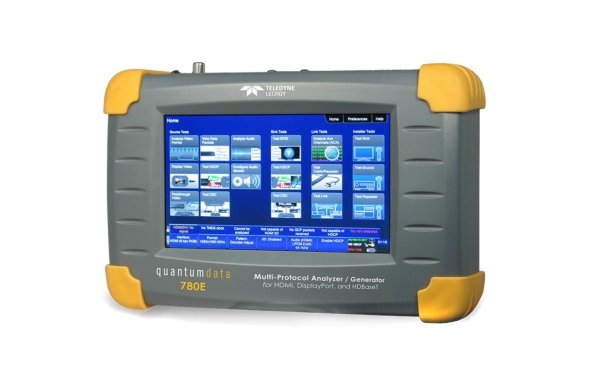

Quantumdata 780E оснащены несколькими типами интерфейсов, включая интерфейсы HDMI, DisplayPort и HDBaseT. Каждый цифровой интерфейс поддерживается как выходным портом, так и входным портом, что позволяет тестировать цифровые видеоисточники, дисплеи, аудиоустройства и устройства распределения. Тестирование гибридных конвертеров, поддерживающих распределительные сети HDMI, DisplayPort и HDBaseT, также является ключевым приложением 780E.
Порты HDMI Tx и Rx
780E может эмулировать источник HDMI или приемник HDMI, работающий с частотой до 600 МГц. Это поддерживает тестирование источников и приемников сверхвысокой четкости 4K, работающих на частоте 50/60 Гц, с использованием HDMI 2.0 RGB и кодирования 4: 4: 4 пикселей.
HDBaseT Tx и Rx порты
780E может эмулировать источник HDBaseT или приемник, работающий на частоте до 300 МГц. Это поддерживает тестирование источников и приемников сверхвысокой четкости 4K, работающих на частоте 50/60 Гц, с использованием кодирования пикселей HDMI 2.0 4: 2: 0
Порты DisplayPort Tx и Rx
780E может эмулировать источник DisplayPort или отображать рабочие скорости канала связи 1,62 Гбит / с, 2,7 Гбит / с и 5,4 Гбит / с на 1, 2 или 4 полосах.
Quantumdata 780E может использоваться в качестве генератора шаблонов для калибровки телевизоров высокой четкости. 780E оснащены различными стандартными шаблонами и форматами, включая глубокие цвета и форматы HDMI 3D.
Поскольку анализатор 780E имеет как цифровой видеовыход, так и входные порты, вы можете проверить свои цифровые видеокабели и распределительные сети с помощью разветвителей, удлинителей и коммутаторов, даже если они уже установлены на месте, с помощью функции сравнения кадров.
