Описание

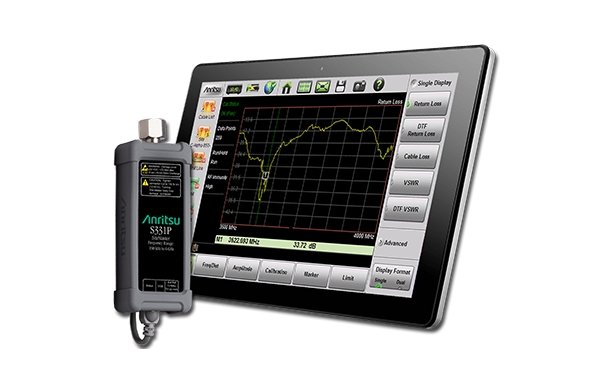

Анализатор кабелей и антенн Anritsu S331P серии Site Master является одним из самых миниатюрных устройств, представленных на рынке. Несмотря на свои исключительно маленькие размер и вес, устройство обладает высочайшей скоростью и качеством измерений. Прибор разрабатывался специально для работы в полевых условиях. У него отсутствует аккумулятор. Достаточно просто подключить анализатор к ноутбуку или планшету, питание Anritsu S331P будет осуществляться через порт USB. Anritsu S331P в силу своих компактных размеров не оснащается дисплеем, поэтому для работы с устройством пользователю понадобится ПК под управлением ОС Windows 7, 8 или 10.
Для построения полноценной многофункциональной системы анализа кабельных линий и антенн Anritsu S331P может быть интегрирован с мощными программными продуктами Anritsu easyTest и Anritsu SkyBridge Tools. Эти приложения предназначены для оперативного создания сложных планов тестирования, проверки результатов тестирования, позволят быстро и качественно составить подробные отчеты, сохранить результаты в облачных сервисах для обмена с техническим персоналом.
Анализатор Anritsu S331P предоставляет оператору простой и понятный пользовательский интерфейс и режимы работы, аналогичные другим устройствам серии Site Master: Anritsu S331L и Anritsu S331E. Среди полезных функций - возможность вызова справки (системная информация, FAQ, User Guide) на любом этапе работы с прибором.
Помимо классического режима работы предусмотрен расширенный режим, который кроме современного внешнего вида пользовательского интерфейса предоставляет широкий функционал, среди которого 8 маркеров вместо 6 в стандартном режиме, 6 настраиваемых ярлычков на сенсорном дисплее для оперативного вывода часто используемых настроек. Благодаря этим и многим другим полезным функциям повышается эффективность работы с анализатором Anritsu S331P, что непременно положительно сказывается на времени работы техников. Высвобожденное время они могут уделить другим задачам.
Устройство найдет широкое применение для проведения работ в сетях мобильной связи, для анализа параметров распределённых антенных систем (DAS) и сетей связи для обеспечения общественной безопасности (PMR). Благодаря такому прибору, как Anritsu S331P, становится возможным качественно и в сжатые сроки производить монтаж любых систем беспроводной связи, в которых присутствуют различные антенны с диапазоном частот до 6 ГГц, фидеры, коаксиальные кабели и оборудование.
Анализатор кабелей и антенн Anritsu S331P Site Master позволяет измерять коэффициент стоячей волны КСВ, обратные потери, потери в кабеле, определять расстояние до повреждения по КСВ и обратным потерям, производить поиск проблемных мест в фидерах, согласование антенн. В расширенном режиме прибор позволяет строить диаграммы Смита и производить ряд других измерений. Частотный диапазон 150 кГц - 4 ГГц или 150 кГц - 6 ГГц в зависимости от версии делает возможными измерения в низкочастотных и высокочастотных системах радиосвязи, таких как сети LTE-U (Unlicensed) в нелицензированном спектре 5 ГГц.
Таким образом, анализатор Anritsu S331P станет незаменимым прибором среди операторов мобильной связи и беспроводных сетей. Применение данного прибора способствует значительному сокращению времени на монтажные и пуско-наладочные работы, поиск и устранение неисправностей. В результате вы сможете тратить меньше времени на тестирование, проводить точные тесты и гарантированно получать оплату за проделанную работу.
Основные характеристики
- Частота: 150 кГц - 4 ГГц, 150 кГц - 6 ГГц
- Помехоустойчивость: +17 дБм
- Скорость измерения: 500 мс/выб.
- Диапазон измерения обратных потерь: 0-60 дБ (с шагом 0,01 дБ)
- Диапазон измерения КСВ: 1-65 дБ (с шагом 0,01)
- Диапазон измерения потерь в кабеле: 0-30 дБ (с шагом 0,01 дБ)
- Измерения расстояния до повреждения: до 1500 метров
- Измерение фазы на 1 порте: -450° до +450° (с шагом 0,01°
- Диаграмма Смита, импеданс: 50 Ω, 75 Ω
- Прямое подключение к тестируемым устройствам исключает необходимость в фазоустойчивых кабелях
- Порт типа N(m), 50 Ω, макс.вход +23 дБм, макс. ±50 В пост.тока
- Сохранение файлов (в форматах): измерения (*.dat, *.csv), установки (*.stp), скриншоты (*.png), системная и диагностическая информация (*.txt)
- Возможность быстрого предпросмотра сохраненных разверток
- Поставляемое в комплекте ПО Line Sweep Tools (LST) для редактирования, переименования и архивирования разверток
- Создание отчетов в формате PDF или HTML
- Совместимость с приложениями Anritsu easyTest и Anritsu SkyBridge Tools
- Совместим с программным обеспечением Handheld Software Tools (HHST)
- Порт USB 2.0 для подключения к ПК и питания
- Надежный, ударопрочный, пыле- и влагозащищенный
- Отвечает требованиям стандарта MIL-PRF-28800F Class 2
- Диапазон рабочих температур: от -10ºC до 55ºC
- Компактный размер, малый вес
- Размер: 52 x 148 x 36 мм
- Масса: <0,4 кг
