• Цветной дисплей 15 дюймов (доступна опция сенсорного экрана) обеспечивает удобный просмотр больших объёмов данных и быстрое проникновение в суть проблем
• Глубина памяти до 32 М позволяет идентифицировать истинную причину проблемы, которая значительно удалена во времени от симптома её проявления
• Модели анализаторов со встроенными генераторами кодовых последовательностей позволяют проверять функционирование устройств, используя разнообразные условия испытаний
• Удобная установка параметров измерений и быстрая навигация по собранным данным с помощью интуитивного интерфейса пользователя анализатора
• Возможность выбора конфигурации анализатора с числом каналов от 34 до 204, которая точно соответствует задаче и бюджету пользователя
Усовершенствованные возможности измерений для цифровых устройств по цене, которая укаладывается в бюджет пользователя

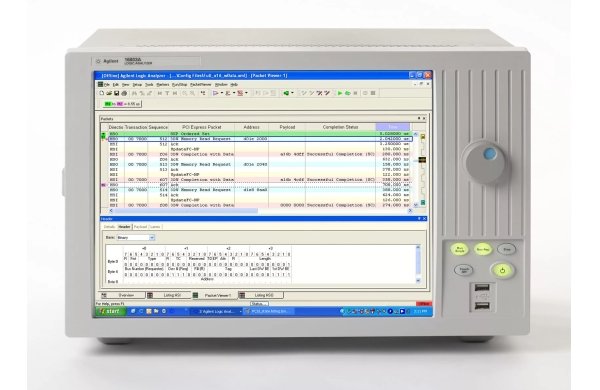

Портативные логические анализаторы серии 16800А компании Agilent обладают рабочими характеристиками, приложениями и удобством использования, которые необходимы группам разработчиков цифровых устройств для быстрой отладки, проверки и оптимизации цифровых систем по приемлемой цене. Пользователь может выбрать одну из восьми моделей, имеющих от 34 до 204 каналов, которая соответствует его приложению и бюджету.
Точное измерение прецизионных временных соотношений в течение длительных периодов времени с помощью функции Timing Zoom (высокоскоростной сбор данных в режиме АВД с частотой 4 ГГц (250 пс) в отдельной памяти глубиной 64 К). Обнаружение аномалий, далеко отстоящих по времени друг от друга, за счет использования глубокой памяти, наращиваемой до 32 М.
Модели анализаторов со встроенными генераторами кодовых последовательностей обеспечивают возможность управления и контроля за функционированием системы в реальном времени. Пользователь получает возможность снижения рисков на ранних стадиях разработки изделий посредством замены отсутствующих устройств или плат цифровыми сигналами стимулов. Можно проверить работу изделия при разнообразных условиях испытаний, используя нормальные или ошибочные цифровые кодовые последовательности на максимальной скорости передачи данных, либо пошаговое прохождение через определённые состояния.
Технические характеристики
| Модель | 16801А 16821А |
16802А 16822А |
16803А 16823А |
16804А |
16806А |
| Число каналов логического анализатора | 34 | 68 | 102 | 136 | 204 |
| Число каналов генератора кодовых последовательностей | 48 | 48 | 48 | Нет | Нет |
| Функция Timing Zoom | 4 ГГц (250 пс), 64 К | ||||
| Макс. частота сбора данных при анализе временных диаграмм (АВД) | половина каналов: 1,0 ГГц (1,0 нс)/все каналы: 500 МГц (2,0 нс) | ||||
| Максимальная частота внешнего тактового сигнала в режиме анализа логических состояний (АЛС) | 250 МГц с опцией 250 | 450 МГц с опцией 500 250 МГц с опцией 250 |
|||
| Максимальная скорость передачи данных в режиме анализа логических состояний (АЛС) | 250 Мбит/с с опцией 250 | 500 Мбит/с с опцией 500 250 Мбит/с с опцией 250 |
|||
| Максимальная глубина памяти | 1 М с опцией 001 4 М с опцией 004 16 М с опцией 016 32 М с опцией 032 |
||||
| Поддерживаемые виды сигналов | Несимметричные | ||||
Опции
| 16800A-102 Передняя панель с 15-дюймовым дисплеем |
| 16800A-103 Передняя панель с 15-дюймовым дисплеем и функцией сенсорного экрана |
| 16800A-101 Внутренний НЖМД |
| 16800A-109 Внешний съёмный НЖМД |
| 16800A-001 Стандартная глубина памяти 1 M |
| 16800A-004 Увеличение глубины памяти до 4 M |
| 16800A-016 Увеличение глубины памяти до 16 M |
| 16800A-032 Увеличение глубины памяти до 32 M |
| 16800A-250 Максимальная частота внешнего тактового сигнала 250 МГц |
| 16800A-500 Увеличение максимальной скорости передачи данных до 500 Mбит/с |
Опции модернизации
Для увеличения глубины памяти или максимальной частоты внешнего тактового сигнала после первоначальной покупки следует указать требуемые опции глубины памяти и максимальной частоты внешнего тактового сигнала для следующих продуктовых номеров модернизации:
| E5876A Опция для модернизации существующего 16801A или 16821A |
| E5877A Опция для модернизации существующего 16802A или 16822A |
| E5878A Опция для модернизации существующего 16803A или 16823A |
| E5879A Опция для модернизации существующего 16804A |
| E5880A Опция для модернизации существующего 16806A |
