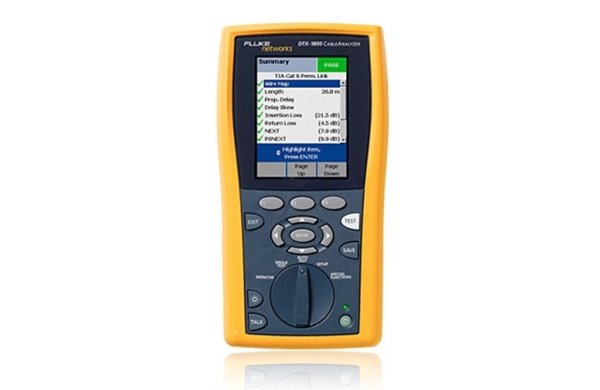

Тестер для сертификации медных кабелей Fluke Networks DTX CableAnalyzer DTX-LT |
||
 |
 |
|
|
||
| Кабельный анализатор DTX: фантастический подход к тестированию. |
 |
| Успейте сделать больше за короткое время благодаря встроенным оптическим модулям. Рекордная сертификация волоконно-оптических линий Оптоволоконные модули DTX ускоряют тестирование благодаря эксклюзивной технологиии простому интерфейсу. Нажмите кнопку Автотест, и вы автоматически выполните сертификацию кабеля на соответствие стандартам. Тестирование двух оптоволоконных кабелейна двух длинах волн, измерение длины кабелей и получение результата «Прошел/не прошел» – все это в течение 12 секунд. Наши волоконно-оптические модули позволяют тестировать больше кабелей за меньшее время, что сокращает затраты на тестирование и освобождает время для решения других задач. Вы можете с легкостью сэкономить более 100 часов в год. Тестирование медных и оптических кабелей нажатием одной кнопки Только платформа DTX предлагает дополнительные встроенные оптоволоконные модули – таким образом, вы никогда не потеряете время в поисках оптоволоконного адаптера. И вы всегда готовы к сертификации волоконно- оптических соединений. Никакое другое решение не позволяет переключаться между медными и волоконно-оптическими кабелями нажатие модной кнопки. Сертификация многомодовых и одномодовых волоконно-оптических линий Оптические модули DTX используют в качествеисточников сигнала светодиод и лазер, для обеспечения полного соответствия стандартам. Сохраняйте, пересылайте, печатайте и работайте с всеобъемлющими отчетами о тестированиис помощью программного обеспечения LinkWare. Обеспечение сертификации по «Классу 1» Наше решение для сертификации по «Классу 1» включает измерение оптических потерь, длины кабеля и полярности. Вы можете проверить качество установки и производительность волоконно-оптических соединений. Измерить уровень оптических потерь на разных длинах волн. Измерить длину оптоволоконного кабеля и проверить полярность. Тестирование оптического кабеля в двух направлениях, на двух длинах волн, без необходимости переключения главного и удаленного модуля. Быстрый поиск неисправностей Интегрированный в модуль визуальный локатор повреждений позволяет быстро и невероятно легко определить местонахождение простых проблем в соединении. Лазерный визуальный локатор повреждений помогает вам обнаружить множество неисправностей на ближнем конце соединения и может использоваться для проверки непрерывности и полярности. Наш эксклюзивный интегрированный дизайн гарантирует, что VFL всегда находится под рукой в случае необходимости. |
| Характеристики | |
| Типы кабелей Адаптеры со стандартным интерфейсом соединения |
Экранированные и неэкранированные кабели сети LAN с витой парой (STP, FTP, SSTP and UTP): • Категория TIA 3, 4, 5, 5E и 6 и 6A: 100? • Класс C и D ISO/IEC: 100 ? и 120 ? • Класс E ISO/ IEC, 100 ? Класс F ISO/ IEC, 100 ? • Тип и срок эксплуатации разъемов адаптеров постоянного соединения Cat 6A/класса EA: экранированный и неэкранированный кабель, постоянное соединение Cat 3, 4, 5, 5e, 6, 6A и класса C, D, E и EA TIA ISO/IEC • Тип и срок эксплуатации разъемов канальных адаптеров Cat 6A/класса EA: экранированный и неэкранированный кабель, каналы Cat 3, 4, 5, 5e, 6, 6A и класса C, D, E и EA TIA ISO/IEC |
| Стандарты теста | Категория 3, 5e, 6 TIA по стандартам ANSI/TIA-568-C.2 • Категория 5 TIA по стандарту TIA TSB-95 • Категория 6 TIA по стандартам TIA/EIA-568B.2-1 • Категория 6A TIA по стандартам ANSI/TIA-568-C.2 (только модель DTX-1800 категории 6А) • TIA TSB-155 (только DTX-1800) • TR 24750 (только DTX-1800) • Класс C, D и E ISO/IEC 11801: • Класс Ea, F ISO/IEC 11801 (только DTX-1800) • Класс C, D, E EN 50173 • Класс EA, F EN 50173, (только DTX-1800) • ANSI TP-PMD • IEEE 802,3 10BASE-T, 100BASE-TX, 1000BASE-T • IEEE 802.3an 10GBASE-T |
| Скорость автотеста | Полный автотест соединений витой пары категории 6 за 9 сек. (обе стороны) Полный автотест соединений категории 6A класса F ISO/IEC за 22 сек. (обе стороны) |
| Поддерживаемые параметры тестов |
(Выбранный тестовый стандарт определяет параметры и частотный диапазон тестов) • Карта проводов |
| Кабельный тональный генератор | Генерирует тональные сигналы, которые могут быть обнаружены детектором тонов, например, детектором Fluke Networks IntelliTone. Тональные сигналы генерируются на всех парах. Частотный диапазон на всех парах. Частотный диапазон тонов: от 440 Гц до 831 Гц |
| Дисплей | Диагональ 3,7 дюйма (9,4 см), 240 точек в ширину на 320 точек в высоту, пассивный цветной передающий ЖК-дисплей с подсветкой. |
| Защита на входе | Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайное повышение напряжения в сетях ISDN не нанесет ущерба. |
| Корпус | Высокопрочный пластик с ударостойким покрытием |
| Рабочая температура | От 32 °F до 104 °F (от 0 °C до 40 °C) |
| Температура хранения | от -4°F до 104°F (от -20°C до 60°C) |
| Относительная рабочая влажность (% без конденсации) |
От 32 °F до 95 °F (от 0 °C до 35 °C): От 0 % до 90 %; от 95 °F до 113 °F (от 35 °C до 45 °C): От 0 % до 70 % |
| Вибрация | Случайная, 2 г, 5 Гц–500 Гц |
| Ударная нагрузка | Падение с высоты 1 м с подсоединенными модулем и адаптером и без них |
| Безопасность | CSA C22.2 № 1 010,1: 1992 Исправления к первому изданию 1 EN 61010-1, 2 |
| Высота над уровнем моря | Рабочая: 4000 м; хранение: 12000 м |
| Электромагнитная совместимость | EN 61326-1 |
| Мощность | Основной и удаленный модули: Блок литиево-ионных батарей, 7,4 В, 4000 мА/ч • Типичный срок эксплуатации аккумулятора: от 12 до 14 ч • Время зарядки (тестер выключен): 4 ч (при температуре ниже 40 °C) • Адаптер/зарядное устройство переменного тока, версия для США: Линейное электропитание; вход от 108 В до 132 В переменного тока, 60 Гц; выход 15 В постоянного тока, 1,2 A • Адаптер/зарядное устройство переменного тока, международная версия: Переключаемое электропитание; вход от 90 В до 264 В переменного тока, от 48 до 62 Гц; выход 15 В постоянного тока, 1,2 А (изолированный выход) • Резервное питание памяти в главном модуле: Литиевая батарея • Типичный срок эксплуатации литиевой батареи: 5 года • Батарея не будет заряжаться при температурах, выходящих за пределы диапазона от 0 °C до 45 °C (от 32 °F до 113 °F). Батарея заряжается более медленно при температуре от 40 °C до 45 °C (от 104 °F до 113 °F). |
| Поддерживаемые языки | Английский, французский, немецкий, испанский, португальский, итальянский, японский, упрощенный китайский, традиционный китайский, корейский, русский, чешский, польский, шведский, венгерский. |
| Технические характеристики | Примечание. Все технические характеристики тестов, проводимых на кабелях витой пары, относятся к кабелям с сопротивлением 100 ?. |
| Стандартная точность | Стандартная точность всех тестеров серии DTX соответствует требованиям Уровня IV стандарта IEC 61935-1/Ред. 3, касающихся поддерживаемых тестером диапазонов частот, или превышает их. |
| Режимы тестирования соединений категории 6A/класса EA (и соединений более низких категорий) |
Анализатор DTX CableAnalyzer сильно превышает требования Уровня III стандартов ANSI/TIA-1152 и IEC 61935-1/Ed.3. |
| Длина кабельной системы на основе витой пары |
(В показатели длины не входит неопределенность значения NVP кабеля), |
| Параметр | Тестирование одного конца Тестирование обоих концов (главного и удаленного) |
| Диапазон | 800 м (2600 футов) — тестирование одного конца 150 м (490 футов) — тестирование обоих концов (главного и удаленного) |
| Разрешение | 0,1 м или 1 фут — тестирование одного конца 0,1 м или 1 фут — тестирование обоих концов (главного и удаленного) |
| Точность | ± (1 м 4%) — тестирование одного конца ± (1 м 4%) — тестирование обоих концов (главного и удаленного) |
| Разница задержек | |
| Параметр | Кабельная система на основе витой пары |
| Диапазон | От 0 нс до 100 нс |
| Разрешение | 1 нс |
| Точность | ± 10 нс |
| Тестирование сопротивления контурного тока | |
| Параметр | Кабельная система на основе витой пары |
| Диапазон | От 0 ? до 53 ? |
| Разрешение | 0,1 ? |
| Точность | ± (1 ? 1%) |
| Время восстановления после перегрузки | Менее 10 минут для номинальной погрешности после перегрузки. Рассмотрение ситуации требуется, если перенапряжение повторилось или продолжается. |
| Размеры | 21,6 см x 11,2 см x 6 см, номинальн. |
| Вес | 1,1 кг, номинально |
| Дополнительные принадлежности | ||
| 2760075 | Сумка для хранения и переноски | DTX-10GCSE |
| 2693984 | Комплект для измерения межкабельных наводок для стандартов 10Gig | DTX-10GKIT |
| 2139678 | Дополнительный удаленный модуль DTX-1800 | DTX-1800/SR |
| 3308476 | Комплект для измерения межкабельных наводок для стандартов 10Gig | DTX-AXKIT |
| 2142696 | Многомодовые волоконно-оптические модули | DTX-1800-M |
| 3364456 | Полный анализатор DTX-1800 CableAnalyzer | DTX-1800-MO |
| 2142709 | Многомодовые и одномодовые волоконно-оптические модули DTX-1800 | DTX-1800-MS |
| 3029287 | Набор DTX 1800 Copper/Fiber/OTDR | DTX-1800-MSO |
| 3106730 | Кабельный анализатор DTX 1800-O | DTX-1800-O |
| 3029316 | Набор компактного модуля OTDR для DTX 1800 | DTX-QUAD-OTDR |
| 2139918 | Зарядное устройство переменного тока, Северная Америка | DTX-ACNA |
| 2139929 | Блок питания, универсальный | DTX-ACUN |
| 2694047 | Набор из двух терминаторов-заглушек | DTX-AXTERM |
| 2139894 | Кейс для транспортировки – серия DTX | DTX-CASE |
| 3467532 | Комплект из двух адаптеров канала Cat 6А/класса Eа | DTX-CHA002 |
| 3467526 | Комплект из двух адаптеров канала кат. 6А/класса Eа | DTX-CHA002S |
| 2139792 | Адаптер канала TERA для систем Siemon TERA класса F | DTX-CHA011 |
| 2139809 | Канальный адаптер, предназначенный для тестирования кабельных систем класса F |
DTX-CHA012 |
| 3191480 | Комплект из двух Канальных адаптеров, предназначенных для тестирования кабельных систем класса F |
DTX-CHA012S |
| 2417480 | Адаптер для тестирования коаксиального кабеля DTX | DTX-COAX |
| 2759921 | Кейс для транспортировки оптических модулей | DTX-FBRCSE |
| 3029340 | Защитный переносной кейс для транспортировки модуля | DTX-FIBER-CASE |
| 2139907 | Жесткий переносной кейс | DTX-HCSE |
| 2139853 | Блок литиево-ионных батарей | DTX-LION |
| 2543909 | Штепсель сетевого модуля DTX | DTX-NSM |
| 3971996 | Набор адаптеров для тестирования коммутационных кабелей | DTX-PC5ES |
| 3972025 | Набор адаптеров для тестирования коммутационных кабелей | DTX-PC6S |
| 3972033 | Набор адаптеров для тестирования коммутационных кабелей | DTX-PC6AS |
| 3972069 | Двойная упаковка экранированных разъемов категории 6A | DTX-PCTAC6AKS |
| 3972057 | Двойная упаковка экранированных разъемов категории 6 | DTX-PCTAC6KS |
| 3972040 | Двойная упаковка экранированных разъемов категории 5e | DTX-PCTAC5EKS |
| 2139706 | Один адаптер постоянного соединения | DTX-PLA001 |
| 2139714 | Комплект адаптеров постоянного соединения | DTX-PLA001S |
| 2139750 | Один адаптер постоянного соединения | DTX-PLA002 |
| 2715450 | Запчасти для разъема DTX-PLA002 | DTX-PLA002PRP |
| 2139761 | Один адаптер постоянного соединения | DTX-PLA002S |
| 2139777 | Один адаптер постоянного соединения TERA | DTX-PLA011 |
| 3603117 | Один Permanent Link адаптер | DTX-PLA012 |
| 3603100 | Набор адаптера GG45 | DTX-GG45-KIT |
| 2715461 | Переносной модуль калибровки адаптера | DTX-PLCAL |
| 2531284 | Модуль калибровки и установки референсного значения | DTX-REFMOD |
| 2139866 | Кабель для подключения к последовательному порту | DTX-SER |
| 2139882 | Ремешок для переноски DTX | DTX-STRP |
| 2139811 | Комплект адаптеров TERA | DTX-TERA |
| 2139934 | Переговорное устройство для кабельных анализаторов DSP и DTX | DTX-TSET |
| 2139875 | Интерфейсный кабель USB | DTX-USB |
| 3299816 | DTX-ELT CableAnalyzer | DTX-ELT |
| 3365777 | DTX-ELT PRO CableAnalyzer | DTX-ELT PRO |
| 2073674 | Комплект из двух модулей | DSP-PM06 |
| 1665608 | Персональный модуль Systimax 110 (T568А) | DSP-PM10A |
| 1665613 | Персональный модуль Systimax 110 (T568В) | DSP-PM10B |
| 1665624 | Персональный модуль Gerard Industries GigaPro (T568А) | DSP-PM11A |
| 1665636 | Персональный модуль Gerard Industries GigaPro (T568B) | DSP-PM11B |
| 1665651 | Персональный модуль PANDUIT GIGAPUNCH (T568B) | DSP-PM12B |
| 1665660 | Персональный модуль SIEMON S210 (T568A) | DSP-PM13A |
| 1665672 | Персональный модуль SIEMON S210 (T568B) | DSP-PM13B |
| 2116602 | Персональный модуль ADC/KRONE ULTIM8 (T568А) | DSP-PM14A |
| 2116616 | Персональный модуль ADC/KRONE ULTIM8 (T568В) | DSP-PM14B |
| 2116625 | Персональный модуль ADC/KRONE HIGHBAND (T568А) | DSP-PM15A |
| 2116633 | Персональный модуль ADC/KRONE HIGHBAND (T568В) | DSP-PM15B |
| 2149184 | Персональный модуль LEVITON 110 (T568А) | DSP-PM16A |
| 2149191 | Персональный модуль LEVITON 110 (T568В) | DSP-PM16B |
| 2149207 | Персональный модуль TYCO/AMP 610XC CONNECTOR (T568A) | DSP-PM17A |
| 2149218 | Персональный модуль TYCO/AMP 610XC CONNECTOR (T568В) | DSP-PM17B |
| 3132478 | Персональный модуль SYSTIMAX® VisiPatch® 360 (T568A) | DSP-PM19A |
| 3156792 | Персональный модуль SYSTIMAX® VisiPatch® 360 (T568B) | DSP-PM19B |
| 2114365 | LinkWare Stats: Опция анализа результатов статистического теста для LinkWare | LinkWare-Stats |
| 2139941 | Многомодовые волоконно-оптические модули | DTX-1200-M |
| 2139952 | Многомодовые и одномодовые волоконно-оптические модули | DTX-1200-MS |
| 2397172 | Комплект состоит из измерителя DTX-FOM и источника | DTX-FTK |
| 2544572 | Гигабитный многомодовый оптический модуль | DTX-GFM2 |
| 2544551 | Многомодовый оптический модуль | DTX-MFM2 |
| 3029293 | Комплект оптического рефлектометра и измерителя затухания | DTX-OTDR/LL-KIT |
| 3029302 | Модуль рефлектометра для DTX серии | DTX-OTDR-KIT |
| 3015298 | Компактный модуль OTDR для DTX | DTX-OTDR-QMOD |
| 2544560 | Одномодовый оптический модуль DTX | DTX-SFM2 |
| 3668355 | КАБЕЛЬ ВВОДА SC/FC 62,5 мкм | NFK1-EFLC-LC |
| 3668343 | КАБЕЛЬ ВВОДА SC/SC 62,5 мкм | NFK1-EFLC-SC |
| 3668370 | КАБЕЛЬ ВВОДА 50 um SC/LC | NFK2-EFLC-LC |
| 3668362 | КАБЕЛЬ ВВОДА 50 um SC/SC | NFK2-EFLC-SC |
