Цифровой тональный генератор с детектором Fluke Networks IntelliTone Pro MT-8200-60A купить по низким ценам в интернет-магазине, характеристики, описание

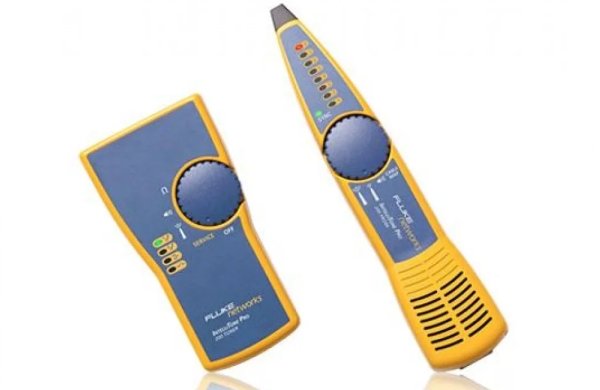

Цифровой тональный генератор с детектором Fluke Networks IntelliTone Pro MT-8200-60A

Цифровой тональный генератор с детектором позволяет отслеживать и находить кабели в активной сети.

Fluke Networks предоставит вам передовые цифровые и аналоговые технологии поиска кабелей, не уступающие по совершенству кабельным системы, которые вы используете. IntelliTone – это выдающееся и пока единственное решение, позволяющее быстро и достоверно обнаружить любой тип скрытого или уложенного в жгут кабеля или пар проводов, используемых как для передачи данных, так и голоса или видео – даже в работающей сети.

Передовая технология цифрового и аналогового генерирования тона с помощью одного прибора

IntelliTone™ Pro является первым генератором тона, одновременно обеспечивающим генерацию как аналогового, так и цифрового тона. Это означает, что он оборудован наиболее мощными технологиями определения местонахождения и проверки кабеля для любой рабочей среды, даже для активных сетей.

• Исключение ошибок при нахождении кабеля; исключает влияние шумов и ложных сигналов
• Находит нужный жгут с кабелем
• Позволяет точно определить нужный кабель в жгуте, исключая возможные наводки
• При монтаже проверяет целостность кабеля типа витая пара между двумя точками (обрывы, замыкания и перевернутые пары)
• Определяет отдельные пары жил с помощью новой технологии генерирования аналогового сигнала SmartTone™
• Определение наличия сигнала в помещениях с повышенным уровнем шума с помощью нескольких светодиодных индикаторов

Быстрое и удобное определение местонахождения кабеля

Компания Fluke Networks применила накопленный десятилетний опыт в области тестирования кабеля при создании решений для поиска медных кабелей. Результатом стало то, что, мы называем технологией IntelliTone – процесс цифровой передачи и интерпретации сигнала, который позволяет быстро определить местонахождение кабеля. Технология IntelliTone основана на излучении в кабель интеллектуального синхронизированного цифрового сигнала. Сигнал состоит из нескольких типов тонов, что позволяет:

• НАХОДИТЬ нужный жгут с кабелем в режиме максимального излучения.
• ВЫДЕЛЯТЬ кабель из связки кабелей при использовании минимального уровня излучения.
• ПРОВЕРЯТЬ целостность жил кабеля с помощью сигнала, излучаемого в каждую жилу.

Нахождение скрытых кабелей

Самая сложная, и наиболее трудоемкая проблема – это поиск конкретного кабеля среди других кабелей и жгутов в кабельных каналах. В режиме обнаружения (LOCATE) IntelliTone излучает в кабель цифровой сигнал в режиме максимального излучения, что позволяет быстро обнаружить местонахождение скрытого кабеля.

Позволяет идентифицировать кабели там, где другим приборам это не под силу

Быстрый поиск кабеля или пар в жгуте

Устанавливаемые кабельные системы становятся все более сложными, что значительно затрудняет поиск требуемого кабеля с использованием традиционных технологий. При распространении тестового сигнала по таким кабелям даже на коротком расстоянии возможны наводки на другие кабели. По одному кабелю может распространяться исходный тестовый сигнал, а по другим – наведенный. Поиск нужного кабеля с помощью традиционных средств не дает точного ответа, требует навыков и тренировок, времени на повторное тестирование, хотя даже большие усилия часто не помогают избежать ошибок. IntelliTone Pro использует две передовых технологии для изолирования кабелей или пар проводов. Цифровой режим можно использовать для изолирования кабелей на витой паре, подключенных к коммутатору, или внутри жгута. Аналоговый режим SmartTone™ можно использовать для изолирования пар проводов в незаделанной розетке или в телекоммуникационном блоке.

Подавление шумов экономит ваше время

Флуоресцентные лампы, оборудование, компьютерные мониторы и электрическая проводка – все это создает помехи, которые замедляют процесс нахождения кабеля. Синхронизированный цифровой сигнал, излучаемый генератором тона IntelliTone Pro, а также микропроцессор, установленный в детекторе IntelliTone Pro и управляющий идентификацией сигнала, подавляют шумы и снижают вероятность ложных сигналов, тем самым позволяя точно определить местоположение кабеля. Эти технологии помогут вам сэкономить часы, выполняя работы по поиску кабеля.

Безопасное и эффективное излучение тона в активную сеть

В современных сетевых устройствах при подключении кабеля к портам используется схема подавления синфазных помех. Это позволяет снизить помехи и перекрестные наводки в кабеле; однако это может также снизить уровень обычного сигнала генератора тона. В отличии от обычного сигнала, уровень цифрового сигнала IntelliTone не снижается и остается высоким несмотря на схему подавления синфазных помех. Кроме того, генератор тона IntelliTone автоматически распределяет уровень сигнала по каждой жиле кабеля, делая поиск кабеля в работающих сетях быстрым, эффективным и безопасным.

Проверка целостности жил кабеля с помощью схемы соединения

Благодаря мощной диагностической функции IntelliTone снижается вероятность ошибок во время перекоммутации и добавления кабелей. Функция Cablemap (схема соединения) в детекторе IntelliTone Pro 200 позволяет определять наиболее распространенные ошибки при разделке витой пары. Технология IntelliTone автоматически проверяет целостность каждой жилы на всем протяжении кабеля и с помощью светодиодной или звуковой индикации отображает наличие несоответствий.

Определение возможностей поддержки сетевых служб и поиск неисправностей

Службы: Kуда подключена розетка – к сети передачи данных, к телефонной станции или не подключена вовсе? С помощью светодиодных индикаторов детектор IntelliTone Pro 200 идентифицирует наиболее распространенные типы подключений в современных сетях, включая телефонию и сети передачи данных, а также определяет соединения 10/100/Gigabit Ethernet.

Поиск неисправностей в телекоммуникациях:

определение напряжения, полярности и обратного провода Линии 1 с помощью IntelliTone Pro 100 и 200. IntelliTone Pro 200 имеет возможность поиска неисправностей и в Линии 2. Кроме того, он обеспечивает проверку работоспособности телефонной линии с помощью встроенного источника питания (Talk Battery).

Целостность:

После обнаружения местонахождения кабеля следующим шагом является определение целостности всех жил в кабеле. Генераторы тона серий IntelliTone Pro 100 и 200 сделают это легко – исключая необходимость в дополнительном диагностическом
средстве.

Принадлежности, входящие в комплект поставки

Комплект IntelliTone 200 Toner и Probe включает: IntelliTone 200 Toner and 200 Probe, адаптер для коаксиального кабеля F-типа, коммутационные кабели (2) RJ11 и (2) RJ 45, тестовые шнуры с разъемами типа «крокодил», ремешки, компакт-диск и краткое руководство пользователя, батареи (2) 9 В


Генератор тона	Детектор

Fluke Networks IntelliTone

Fluke Networks FN IntelliTone

Характеристики
Генератор тона
Дисплей	Светодиодный
Управление	Поворотный переключатель
Интерфейс генератора	Основной порт Mod8 для генерирования тона на всех 4 парах кабелей UTP / STP, разъем F-типа для коаксиальных кабелей, штекерные разъемы (2) – два провода
Частота генератора	Сигнал IntelliTone™: закодированный цифровой сигнал. Аналоговый сигнал SmartTone: 500-1200 Гц, 4 типов сигналов
Напряжение внутреннего источника (Talk Battery)	6 В, 600 Вт
Выходная мощность	5 В в размахе
Защита по напряжению	100 В
Автоматическое отключение питания	Автоматически отключается после 2,5 часов бездействия
Размеры	14,1 x 7,5 x 3,2 см
Детектор
Дисплей	(8) светодиодных индикаторов, светодиодный индикатор Synch
Звук	IntelliTone: звуковые файлы, управляемые микропроцессором. Аналоговый тон: Обнаруженный сигнал тонера
Управление	Поворотный переключатель, регулятор уровня громкости
Детектор тона	Определяет цифровой сигнал IntelliTone™ в тестах на обнаружение, изолирование и при проверке схемы соединения Определяет аналоговый сигнал SmartTone (500-1200 Гц), а также сигнал других аналоговых генераторов тона
Интерфейс генератора	Основной порт Mod8 для проверки схемы соединения по всем 4 парам кабеля UTP/STP
Автоматическое отключение питания	Автоматически отключается после одного часа бездействия
Размеры	22,2 x 4,8 x 3,2 см
Общие характеристики
Диапазон рабочих температур	0 ºC - 40 ºC
Диапазон температур хранения	-20 ºC - 60 ºC
Относительная рабочая влажность (% без конденсации)	95% (10 ºC - 35 ºC) 75% (35 ºC - 40 ºC) Неконтролируемая < 50 °F (< 10 °C)
Вибрация	Случайная, 2 гр, 5 Гц - 500 Гц
Тряска	1 м, тест на бросание с модулем и без него
Безопасность	EN 61010-1 1-е издание + поправки 1, 2
Высота	3000 м
EMC	EN 61326-1
Тип батареи и время работы	9 В щелочная (NEDA 1604A или IEC 6LR61); обычно 20 часов
Области применения	Кабельные системы, включая кабели типа STP и UTP, 75 Ом и 50 Ом коаксиальный кабель, а также двухжильный кабель, используемый в системах управления, безопасности и общего назначения. Сети передачи данных 10 Base-T или 10/100/1000 Base-T. Услуги телефонных сетей POTS.

Дополнительные принадлежности
2084146	Кейс IntelliTone	MT-8202-05
2084154	Тестовые шнуры с иголками для прокола изоляции	MT-8203-20
2084168	Тестовые шнуры с зажимами «крокодил»	MT-8203-22
