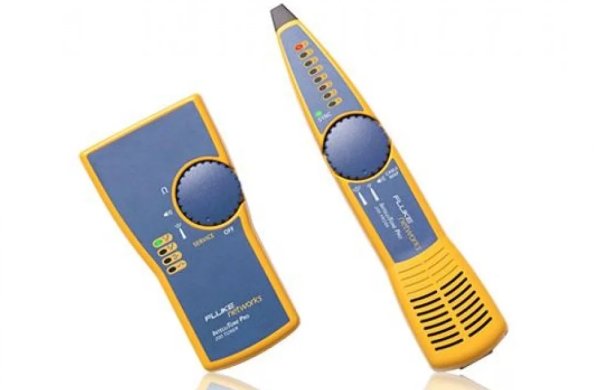

Детектор Fluke Networks IntelliTone Pro MT-8200-53A |
| Позволяет идентифицировать кабели там, где другим приборам это не под силу |
Быстрый поиск кабеля или пар в жгуте Устанавливаемые кабельные системы становятся все более сложными, что значительно затрудняет поиск требуемого кабеля с использованием традиционных технологий. При распространении тестового сигнала по таким кабелям даже на коротком расстоянии возможны наводки на другие кабели. По одному кабелю может распространяться исходный тестовый сигнал, а по другим – наведенный. Поиск нужного кабеля с помощью традиционных средств не дает точного ответа, требует навыков и тренировок, времени на повторное тестирование, хотя даже большие усилия часто не помогают избежать ошибок. IntelliTone Pro использует две передовых технологии для изолирования кабелей или пар проводов. Цифровой режим можно использовать для изолирования кабелей на витой паре, подключенных к коммутатору, или внутри жгута. Аналоговый режим SmartTone™ можно использовать для изолирования пар проводов в незаделанной розетке или в телекоммуникационном блоке. Подавление шумов экономит ваше время Флуоресцентные лампы, оборудование, компьютерные мониторы и электрическая проводка – все это создает помехи, которые замедляют процесс нахождения кабеля. Синхронизированный цифровой сигнал, излучаемый генератором тона IntelliTone Pro, а также микропроцессор, установленный в детекторе IntelliTone Pro и управляющий идентификацией сигнала, подавляют шумы и снижают вероятность ложных сигналов, тем самым позволяя точно определить местоположение кабеля. Эти технологии помогут вам сэкономить часы, выполняя работы по поиску кабеля. Безопасное и эффективное излучение тона в активную сеть В современных сетевых устройствах при подключении кабеля к портам используется схема подавления синфазных помех. Это позволяет снизить помехи и перекрестные наводки в кабеле; однако это может также снизить уровень обычного сигнала генератора тона. В отличии от обычного сигнала, уровень цифрового сигнала IntelliTone не снижается и остается высоким несмотря на схему подавления синфазных помех. Кроме того, генератор тона IntelliTone автоматически распределяет уровень сигнала по каждой жиле кабеля, делая поиск кабеля в работающих сетях быстрым, эффективным и безопасным. Проверка целостности жил кабеля с помощью схемы соединения Благодаря мощной диагностической функции IntelliTone снижается вероятность ошибок во время перекоммутации и добавления кабелей. Функция Cablemap (схема соединения) в детекторе IntelliTone Pro 200 позволяет определять наиболее распространенные ошибки при разделке витой пары. Технология IntelliTone автоматически проверяет целостность каждой жилы на всем протяжении кабеля и с помощью светодиодной или звуковой индикации отображает наличие несоответствий. Определение возможностей поддержки сетевых служб и поиск неисправностей Службы: Kуда подключена розетка – к сети передачи данных, к телефонной станции или не подключена вовсе? С помощью светодиодных индикаторов детектор IntelliTone Pro 200 идентифицирует наиболее распространенные типы подключений в современных сетях, включая телефонию и сети передачи данных, а также определяет соединения 10/100/Gigabit Ethernet. Поиск неисправностей в телекоммуникациях: определение напряжения, полярности и обратного провода Линии 1 с помощью IntelliTone Pro 100 и 200. IntelliTone Pro 200 имеет возможность поиска неисправностей и в Линии 2. Кроме того, он обеспечивает проверку работоспособности телефонной линии с помощью встроенного источника питания (Talk Battery). Целостность: После обнаружения местонахождения кабеля следующим шагом является определение целостности всех жил в кабеле. Генераторы тона серий IntelliTone Pro 100 и 200 сделают это легко – исключая необходимость в дополнительном диагностическом средстве. |
||
|
||
 |
 |
| Генератор тона | Детектор |
|
|
| Характеристики | |
| Генератор тона | |
| Дисплей | Светодиодный |
| Управление | Поворотный переключатель |
| Интерфейс генератора | Основной порт Mod8 для генерирования тона на всех 4 парах кабелей UTP / STP, разъем F-типа для коаксиальных кабелей, штекерные разъемы (2) – два провода |
| Частота генератора | Сигнал IntelliTone™: закодированный цифровой сигнал. Аналоговый сигнал SmartTone: 500-1200 Гц, 4 типов сигналов |
| Напряжение внутреннего источника (Talk Battery) |
6 В, 600 Вт |
| Выходная мощность | 5 В в размахе |
| Защита по напряжению | 100 В |
| Автоматическое отключение питания | Автоматически отключается после 2,5 часов бездействия |
| Размеры | 14,1 x 7,5 x 3,2 см |
| Детектор | |
| Дисплей | (8) светодиодных индикаторов, светодиодный индикатор Synch |
| Звук | IntelliTone: звуковые файлы, управляемые микропроцессором. Аналоговый тон: Обнаруженный сигнал тонера |
| Управление | Поворотный переключатель, регулятор уровня громкости |
| Детектор тона | Определяет цифровой сигнал IntelliTone™ в тестах на обнаружение, изолирование и при проверке схемы соединения Определяет аналоговый сигнал SmartTone (500-1200 Гц), а также сигнал других аналоговых генераторов тона |
| Интерфейс генератора | Основной порт Mod8 для проверки схемы соединения по всем 4 парам кабеля UTP/STP |
| Автоматическое отключение питания | Автоматически отключается после одного часа бездействия |
| Размеры | 22,2 x 4,8 x 3,2 см |
| Общие характеристики | |
| Диапазон рабочих температур | 0 ºC - 40 ºC |
| Диапазон температур хранения | -20 ºC - 60 ºC |
| Относительная рабочая влажность (% без конденсации) |
95% (10 ºC - 35 ºC) 75% (35 ºC - 40 ºC) Неконтролируемая < 50 °F (< 10 °C) |
| Вибрация | Случайная, 2 гр, 5 Гц - 500 Гц |
| Тряска | 1 м, тест на бросание с модулем и без него |
| Безопасность | EN 61010-1 1-е издание + поправки 1, 2 |
| Высота | 3000 м |
| EMC | EN 61326-1 |
| Тип батареи и время работы | 9 В щелочная (NEDA 1604A или IEC 6LR61); обычно 20 часов |
| Области применения | Кабельные системы, включая кабели типа STP и UTP, 75 Ом и 50 Ом коаксиальный кабель, а также двухжильный кабель, используемый в системах управления, безопасности и общего назначения. Сети передачи данных 10 Base-T или 10/100/1000 Base-T. Услуги телефонных сетей POTS. |
| Дополнительные принадлежности | ||
| 2084146 | Кейс IntelliTone | MT-8202-05 |
| 2084154 | Тестовые шнуры с иголками для прокола изоляции | MT-8203-20 |
| 2084168 | Тестовые шнуры с зажимами «крокодил» | MT-8203-22 |
