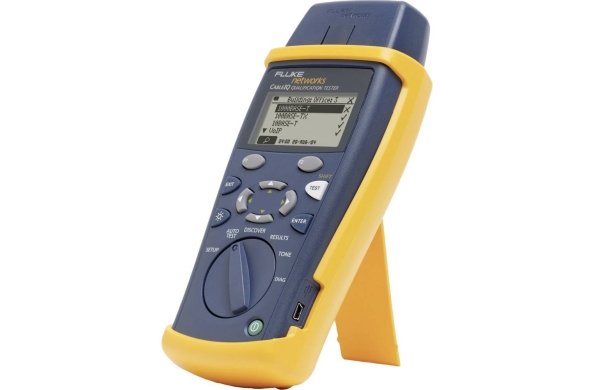

| Тестер для проверки медного кабеля Fluke Networks CIQ-VOIP Qualification Tester Тестер для проверки медного кабеля предназначен для устранения неисправностей в кабелях и определения возможности поддержки ими различных скоростей (10/100/1000/VoIP). • Квалификация – прибор проверяет, обеспечивают ли существующие кабели достаточную пропускную способность для поддержки передачи голоса, стандартов 10/100 Ethernet, VoIP или Gigabit Ethernet • Устранение неисправностей - отображение причин, по которым существующие кабели не поддерживают требуемую пропускную способность сети (например, перекрестные помехи при длине кабеля свыше 11 м) • Обнаружение – прибор определяет, что находится на конце каждого кабеля, и отображает сведения о конфигурации устройства (скорость/дуплекс/пары) • Определение неиспользованных портов коммутатора, доступных для перераспределения • Составление карт конфигурации проводки и отображение расстояния до мест возникновения неисправностей с помощью теста Intelligent Wiremap • Проверка всех типов кабелей с медными жилами: витая пара, коаксиальный кабель и аудиокабель Полное представление о пропускной способности кабелей для сетевого специалиста CableIQ – первый тестер пропускной способности кабелей, предназначенный для сетевых специалистов. Он позволяет даже наименее опытным специалистам получать представление о том, какие скорости могут поддерживать существующие кабели, быстро изолировать их от неисправностей сети, а также узнавать, что находится на дальнем конце любого кабеля. Благодаря этому, сетевые специалисты могут уменьшать время на обслуживание и время готовности к нему, а также экономить средства, эффективнее используя существующую инфраструктуру. Снижение уровня критичности проблем на целых 30% Мощные возможности для устранения неисправностей и интуитивно понятный интерфейс CableIQ позволяют передовым специалистам находить и устранять широкий спектр проблем внутри инфраструктуры. Активен ли порт? Совпадают ли параметры дуплекса? Где причина неисправности: в сети или в кабеле? Способен ли кабель поддерживать требуемую пропускную способность сети? CableIQ является единственным инструментом, снижающим уровень критичности проблем максимум на 30%. С его помощью вы сможете найти ответы на все эти вопросы, прежде чем проблемы перейдут на следующий уровень критичности. Функции Квалификация пропускной способности При установке сетей передачи голоса по IP (VoIP) или Gigabit Ethernet необходимо удостовериться, что существующий кабель поддерживает требования пропускной способности нового оборудования. Ваша кабельная проводка сертифицирована, но ввиду перемещений, добавлений и изменения многие соединения не работают на желаемых скоростях. CableIQ быстро показывает, пригодна ли связь, включая коммутационные кабели, для передачи голоса, 10/100BASE-T, VoIP или Gig. Зная пропускные способности сети до начала модернизации можно предотвратить длительные простои в будущем и впустую потраченные на ненужный поиск неисправностей трудовые часы. |
.jpg) Четырехсекундный автотест CableIQ четко указывает галочкой c какими скоростями и приложениями может работать тестируемый кабель. |
Поиск неисправностей в кабелях Подключитесь к любому кабелю, коммутационной панели или стенному гнезду и просмотрите детальную информацию о кабеле (длина/схема проводки) и одновременно информацию о деталях устройства на дальнем конце (параметры настройки скорости / двойные параметры настройки). Благодаря ряду испытательных функций кабеля и сети, вы сможете изолировать неполадки соединения. Например, если режим обнаружения показывает, что двойные параметры настройки соответствуют, но неполадка при этом сохраняется, проведите автотест, чтобы определить поддерживает ли кабель необходимую пропускную способность. Если соединение не соответствует квалификации, CableIQ обеспечит подробную информацию о природе и местоположении неполадок кабеля, таких как перекрестная связь или большие изменения импеданса. С прибором CableIQ ваши специалисты смогут быстрее решать проблемы по заявкам о неисправностях, вполовину сократив время, требуемое на устранение неисправностей кабеля. |
 Этот скрин-шот показывает кабельное соединение, которое не соответствует квалификации 1000BASE-T из-за ошибки связи на 4,1 метра. |
Определение инфраструктуры Освободите 10% или более портов коммутатора Режим обнаружения CableIQ четко показывает, что находится в дальнем конце любого кабеля. У коммутатора проверьте каждый кабель по одному. Вы сможете быстро увидеть, присутствует ли разрыв кабеля на дальнем конце, или соединен ли он с ПК. Также можно использовать функцию мигания хаба CableIQ с рабочего места, чтобы высветить соответствующий индикатор порта коммутатора. Вы удивитесь, узнав, сколько неиспользованных портов можно освободить и повторно задействовать с использованием CableIQ. Определите, где проведены установленные кабели, все из одной точки подключения. |
 |
Присоедините удаленные идентификаторы в различных точках подключения, затем выполните многократные испытания кабелей от центра распределения или коммутационного шкафа. CableIQ обеспечивает определение проводки, длину пар, расстояние до неполадки, и удаленное распознание каждого проверяемого кабельного соединения. |
Функция составления схемы разводки кабелей Intelligent Wiremap Интеллектуальная система проводки проводит испытание на длину, замыкания, расщепления пар, или разрывы и показывает местонахождение неполадки при помощи доступного графического интерфейса |
||
 Система Intelligent Wiremap прибора CableIQ четко указывает на разрыв на контакте 6 дальнем конце испытуемого кабеля (130 футов/34 метра) |
||
Технология IntelliTone Определите местонахождение кабелей и проводов с превосходной точностью Прибор CableIQ поддерживает генерацию цифровых тональных сигналов IntelliTone посредством приведенных ниже функций. • Более легкое обнаружение и отслеживание кабелей с большей степенью точности по сравнению с другими приборами, представленными на рынке. • Настройка и безопасное отслеживание кабеля в живой сети • Обеспечение двух цифровых тонов и четырех аналоговых тонов • Включает в себя функции составления схемы разводки кабелей и последующего отслеживания IntelliTone; пользуйтесь детектором IntelliTone Pro 200 для проверки схемы разводки кабелей |
||
Удобство использования Вооружите техничестких специалистов, работающих напрямую с клиентами, простым в обращении инструментом Благодаря доступному пользовательскому интерфейсу и графическим изображениям на дисплее, пользователь может следовать инструкциям при минимальном уровне необходимого обучения или без него. • Поворотный переключатель упрощает обучение и эксплуатацию. Вы всегда знаете, какой тестовый модуль выбран • Портативная, легкая, прочная эргономичная конструкция для легкого практического использования • Четыре батарейки типа AA - длительный срок службы в течение нескольких недель тестирования • Адаптер схемы разводки также выполняет функцию защитной крышки |
||
|
 |
|
| Характеристики | |
| Поддерживаемые типы кабелей | UTP, STP, FTP, SSTP, RG6, RG59, кабели безопасности и кабели для передачи звука |
| Автотесты квалификации | 1000BASE-T, 100BASE-TX, 10BASE-T, VoIP, 1394b S100, TELCO, только схема разводки кабелей, коаксиальные кабели |
| Поддерживаемые тесты | Схема разводки кабелей, длина, производительность сигналов кабеля, цифровые тональные сигналы, аналоговые тональные сигналы, обнаружение и идентификация портов Ethernet, обнаружение аналоговых телефонов, мигание светового индикатора портов, целостность, тест динамиков, обнаружение неисправностей кабеля, обнаружение видеосигнала. |
| Схема разводки кабелей | Обнаружение неисправностей одножильного кабеля и поддержка режима MultiMap с количеством удаленных идентификаторов офиса, не превышающим семи. Создание графической схемы пропорционального соотношения длины кабеля и разрывов. Обнаружение расщепленных пар. |
| Поиск неисправностей | Измерение перекрестных наводок и сопротивления; их сравнение с соответствующими ограничениями зависимо от выбранного теста. Обнаружение расположения крупных точечных источников, а также распределенных источников в кабельных системах, если эти источники достаточны для того, чтобы системы не прошли квалификацию по применению. |
| Хранение результатов | До 250 результатов квалифицирующего тестирования. |
| Мощность | Тип батареек: 4 щелочные батарейки типа AA (NEDA 15A, IEC LR6). |
| Время работы от батарей | 20 ч. использования в обычном режиме, без использования подсветки. |
| Другие поддерживаемые типы батареек | 4 батарейки типа AA – фото-литиевые, никель-метал-гидридные NiMH, никель-кадмиевые NiCD |
| Размеры | 17,8 см x 8,9 см x 4,5 см |
| Вес | 0,55 кг |
| Дополнительные принадлежности | ||
| 2398779 | Твердый кейс для CableIQ IT | CIQ-CIT |
| 2398615 | Набор коаксиальных адаптеров | CIQ-COAX |
| 2388098 | CableIQ набор удаленных идентификаторов 2-4 | CIQ-IDK24 |
| 2388102 | Набор удаленных идентификаторов прибора | CIQ-IDK57 |
| 2398644 | Модульный адаптер RJ45/11 | CIQ-RJA |
| 2398632 | Адаптер проводного подключения | CIQ-SPKR |
| 2398807 | Адаптер проверки | CIQ-WM |
