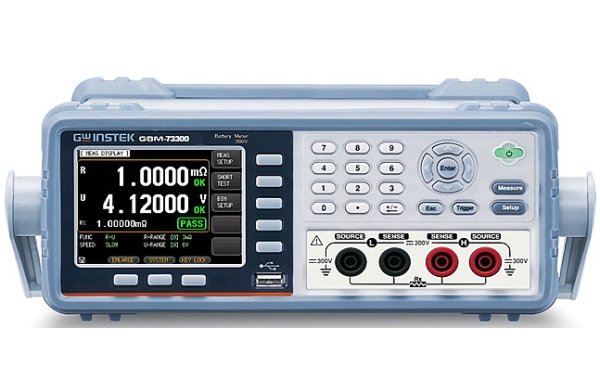

Особенности
- «2 в 1»: измерение внутреннего сопротивления (Rвн) и постоянного напряжения источников питания (V);
- Поддержка всех типов химических источников тока*: батарей и элементов питания, аккумуляторных батарей, а также систем резервного питания пост. напряжения с целью анализа их состояния и оценки уровня заряженности;
- Диапазон измерений Rвн: 0,1 мкОм ... 3200 Ом (7 пределов);
- Диапазон измерений Uпост: 10 мкВ … 80В для GBM-73080 (пределы «±8В», «±80 В»), 10 мкВ … 300 В для GBM-73300 (3 предела: «±8В», «±80 В», «±300»В);
- Макс. разрешение: 0,1 мкОм / 10 мкВ;
- Базовая погрешность: ± 0,5% (R), ± 0,01% (V), 4-х пр. схема измерений;
- Скорость измерения: 3 изм/с, 14 изм/с, 25 изм/с, 65 изм/с;
- Автоматический и ручной выбор предела, установка «0» (Zero);
- Одновременное отображение 2-х параметров: внутреннего сопротивления и пост. напряжения (R + V);
- Режим сравнения (допуск. контроль) при измерении Rвн и напряжения с заданием пределов (Hi/Lo) компарирования (Abs, Per/%, SEQ) с визуальной и звуковой индикацией;
- Функция статистической обработки (Mx+B) на длительном интервале, построение графиков (кривых распределения), режим записи и хранения результатов (до 10.000 отсчетов);
- Отображение статистики в виде таблиц, просмотр нормального распределение напряжения и Rвн экспорт данных на USB-flash;
- Развернутое меню запуска измерений (Trig): внутр., ручной, внешний/ ext и ДУ/remote;
- Детектор плохого контакта «OPEN & WIRE» в цепи измерений при использовании щупов (Разомкнут/ Замкнут);
- Цветной графический дисплей (диагональ 9 см);
- Удержание показаний, усреднение, вывод данных на печать (Print), встроенный календарь (таймер);
- Интерфейсы: RS-232C/ USB, слот HANDLER (сортировщик);
- Гнездо для USB-flash на передней панели (запись/ вызов данных).
Технические характеристики
| Параметр | GBM-73080 | GBM-73300 |
| Внутреннее сопротивление (R) | ||
| Предел измерения (№№ 0-6) | 3 мОм/ 30 мОм/ 300 мОм/ 3 Ом/ 30 Ом/ 300 Ом/ 3000 Ом | |
| Дискретность измерения | 0,1 мкОм/ 1 мкОм/ 10 мкОм/ 0,1 мОм/ 1 мОм/ 10 мОм/ 0,1 Ом | |
| Выбор предела измерения | Ручной, Автоматический, Номинальный, уст. «0»-показаний (Cal Zero) | |
| Погрешность измерения (базовая) | ± (0,5% …1,0%) в зависимости от верхнего/ предела | |
| Тестовый сигнал | Частота 1 кГц ± 0,5 Гц, использованный ток 10 мкА (3 кОм) …100 мА (3 мОм) | |
| Погрешность установки | ≤ 10% | |
| Схема измерения | 4-х проводная | |
| Скорость измерения | Slow 3 изм./с Med 14 изм/с Fast 25 изм/с Ex. Fast 65 изм./с |
|
| Входящее сопротивление | ~ 1 МОм | |
| Температурный коэффициент (Tc) | ± (0,05% ± 1е.м.р.)/ С (пред. №0), ± (0,05% ± 0,5 е.м.р.)/ С (пред. №1-6). | |
| Постоянное напряжение (V) | ||
| Диапазон Uвх | 0 (DC)…±80 В | 0 (DC)…±300 В |
| Пределы измерения | ±8 В/ ±80 В (№№ 0-1) | ±8 В/ ±80 В/ ±300 В (№№ 0-2) |
| Дискретность измерения | 10 мкВ/ 0,1 мВ | 10 мкВ/ 0,1 мВ/ 1 мВ |
| Погрешность измерения | ± (0,01% … 0,1%) в зав. от верхнего/ предела | |
| Температурный коэффициент (Tc) | ± (0,001% ± 0,3 е.м.р.)/ С | |
| Максимальный рейтинг входа | 80,8В (ток 1 А) | 330В (ток 1 А) |
| Допусковый контроль (Компаратор) GO/NOGO | ||
| Предельное значение | Верхнее/ нижнее (HI/ LO) устанавливается дискретно (абс. зн./ %) | |
| Органы управления | Настройка клавишами лицевой панели | |
| Графическая индикация результата | HI (> предела)/ IN (в допуске)/ LO (< предела) | |
| Звуковая индикация результата | включение/ выключение зуммера | |
| Дополнительные функции | ||
| Удержание показаний | Фиксация и удержание результата измерения | |
| Измерения (V/R) | Индицируемое значение = изм. значение – опорное значение | |
| Усреднение | 2…256 | |
| Задержка запуска измерения | 0-10 с (разрешение 1 мс) | |
| Статистика (Mx+B) | Максимальное, минимальное, ср. арифметическое, ср.кв. отклонение (СКО/ st.dev), выборочная дисперсия, индекс воспроизводимости/Cp, скоррект. индекс воспроизводимости/ CpK (по 10.000 результатов). | |
| Память (запись / вызов) | 10.000 значений (встроенный цифровой регистратор/ Logger) | |
| Детектирование контактов | Разомкнуто/ Замкнуто (OPEN & WIRE) – в изм. цепи | |
| Дисплей | ||
| Тип индикатора | Графическая цветная матрица TFT (диагональ 9 см, 320х240 точек) | |
| Формат индикации (U/I) | 6 разрядов/ 5 разрядов | |
| Общие данные | ||
| Напряжение питания | ~110 -240 В (автовыбор) 10%, 50/60 Гц, потребл. P=10 Вт | |
| Интерфейс | RS-232C, USB (2), Handler | |
| Сортировщик (R/ V) | больше/ в допуске/ меньше (HI/ IN/ LO) | |
| Звуковой сигнализатор | Выкл/ Годен/ Негоден (Off/ Pass/ Fail) | |
| Условия эксплуатации | 0 С … 40 С, относительная влажность < 80% | |
| Условия хранения | - 10 С … +70 С, относительная влажность < 80% | |
| Габаритные размеры | 264 х 107 х 350 мм (ШхВхГ) | |
| Масса | 2,8 кг | |
Комплект поставки
| № | Наименование | Количество |
| 1 | Тестер батарей GBM-73080 | 1 |
| 2 | Измерительный кабель GBM-01/ Кельвин «4х2» с зажимами «крокодил» | 1 |
| 3 | Шнур питания | 1 |
| 4 | CD-диск (РЭ, драйвера) | 1 |
