Описание

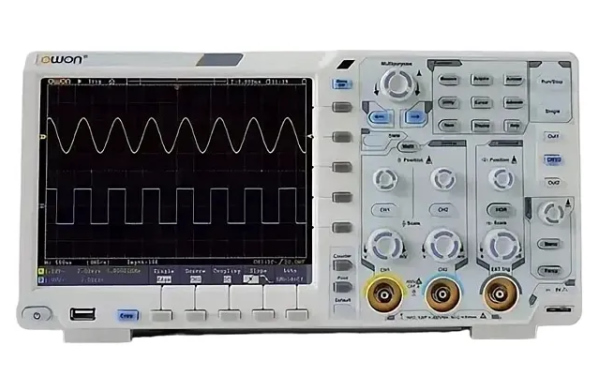

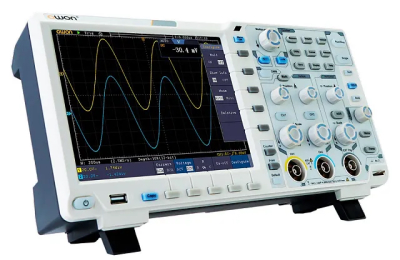

Модель осциллографа OWON XDS3062A - это 2-х канальный (плюс еще один канал внешнего запуска) прибор с полосой пропускания до 60 МГц.
Данная модель прибора - это младшая модель из линейки многофункциональных устройств с встроенным АЦП большого разрешения (12 бит или 14 бит ) - составляющих группу OWON XDS300A ("A" - сокращение от ADVANTAGE ).
В свою очередь, в составе группы OWON XDS300A есть еще 3 других варианта 2-х канального аппаратного исполнения осциллографов с различными значениями верхней границы полосы пропускания по частоте: 100 МГц, 200 МГц и 300 МГц и 3 варианта 4-х канальных приборов с частотной полосой 60 МГц, 100 МГц или 200 МГц
Линейка приборов OWON XDS300A - это, в свою очередь, есть подмножество более широкой по числу моделей серии устройств - OWON XDS3000, в которой присутствует большое количество самых разных вариантов аппаратного исполнения:
- базовые блоки приборов (без буквенных символов в названии), дифференцируемые только по верхнему значению полосы пропускания и с разрешением АЦП-8 бит,
- экономичные варианты исполнения XDS3000E (символ "E" от Econom) с менее высокими метрологическими характеристиками
- специальные варианты исполнения приборов с различными дополнениями (например: порты SVGA, USB, LAN, блоком Wi-Fi или встроенным генератором сигналов), наличие которых отражается буквенными символами в точном названии модели осциллографа.
Превосходные характеристики OWON XDS3062A.
12- ти битный встроенный АЦП, позволяющий получить полное отображение формы сигнала в деталях . Максимальная длина записи 40М, макс. частота обновления сигналов 75 ООО сигналов/с.
Низкий уровень фонового шума, чувствительность канала вертикального отклонения в диапазоне 1 мВ/дел -10 В/дел. Большое разнообразие режимов запуска и декодирования шин. Поддержка SCPI и LabVIEW.
Осциллограф OWON XDS3062A выполняет функции регистратора данных, мультиметра с функцией регистрации данных, оснащен аккумуляторной батареей.
В приборе OWON XDS3062A доступны разнообразные режимы запуска: по кодовой комбинации (Logic), длительности лимита времени (Time-out), I2C, SPI, RS232/UART, ранту (Runt), нарушению параметров окна (Windows), N-ому перепаду (Nth Edge) и CAN 7*.
Встроенный модуль мультиметра с автоматическим выбором диапазона измерений и функцией регистрации данных
Многоточечный сенсорный экран, значительно повышающий эффективность работы
Технические характеристики
| Количество каналов | 2 + 1 (внешний) |
|---|---|
| Полоса пропускания | 60 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Частота дискретизации на канал | 500 МВыб / с |
| Время нарастания | ≤ 5,8 |
| Вертикальное разрешение | 12 бит |
| Длина записи | 40М |
| Частота обновления сигнала | 75 000 осциллограмм/с |
| Горизонтальный масштаб | 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 |
| Частота дискретизации | ± 2,5 ч / млн |
| Вертикальная чувствительность | 1 мВ / дел - 10 В / дел (на входе) |
| Тип триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 |
| Декодирование шин | I2C, SPI, RS232, CAN |
| Режим триггера | △V, △T, △T&△V, автоматический |
| Математические функции | ＋, －, ×, ÷, FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, digital filter (низкочастотный, высокочастотный, полосовой, режекторный) |
| Поддержка SCPI и LabVIEW | есть |
| Функция мультитриггера и декодирования шин | есть |
| Общие характеристики | |
| Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 |
| Интерфейс | USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 24 Вт |
| Предохранитель | 2 А, класс Т, 250 В |
| Габариты изделия | 340 x 177 x 90 мм |
| Вес | 2,6 кг |
Комплект поставки
-
Цифровой осциллограф OWON
-
Кабель питания
-
USB кабель
-
Зонд
-
Регулировочная отвертка
-
Диск с ПО
-
Руководство пользователя
