Назначение
Fluke TIS20+ MAX 9Гц представляет собой портативную инфракрасную камеру, которую можно применять в различных областях. Прибор можно использовать для поиска неисправностей, профилактического и предупредительного обслуживания, диагностики состояния зданий, а также для исследований и разработок. Прибор отображает тепловые изображения на сенсорном ЖК-экране промышленного качества с высоким разрешением.
Какие бы работы ни выполнялись — поиск повышенной нагрузки в распределительном устройстве или инспекция вентиляционной системы, — тепловизор Fluke TIS20+ MAX 9Гц поможет быстро найти неисправность. Прибор выдерживает падение с высоты до 2 метров. Корпус устойчив к воздействию пыли и брызг воды — класс защиты IP54.
Описание
Добавление меток к единицам оборудования Fluke Connect. Чтобы систематизировать файлы с ИК-изображениями, специалистам приходится часами работать за компьютером. Теперь с этой задачей справляется функция добавления меток к единицам оборудования. Функция исключает операции по перетаскиванию или переименовыванию файлов в офисе. Достаточно просто сосканировать QR-код оборудования на объекте, сделать ИК-снимки, и они будут автоматически сортироваться по оборудованию. Теперь вместо сортировки файлов можно немедленно приступать к анализу изображений и составлению отчетов.
Функция IR-Fusion. Технология Fluke IR-Fusion обеспечивает совмещение изображений в видимом и ИК спектрах для ускорения работ при инспекциях и составлении отчетов. Одним касанием экрана можно изменить степень совмещения изображений от полностью инфракрасного до полностью видимого и определить местоположение проблемного участка.
Особенности тепловизора Fluke TIS20+ MAX 9Гц:
- Сенсорный экран с режимом плавного совмещения IR-Fusion: просто проведите пальцем по экрану, чтобы отрегулировать настройки совмещения;
- Разрешение ИК-изображений 120 × 90 (10 800 пикселей);
- Сенсорный ЖК-экран с диагональю 3,5 дюйма для простого поиска и устранения неисправностей;
- Автоматическая сортировка изображений при помощи функции добавления меток к единицам оборудования Fluke Connect.
Технические характеристики
| Параметр | Значение |
| ИК-разрешение | 120 × 90 (10 800 пикселей) |
| Пространственное разрешение, IFOV | 7,6 мрад, D:S 130:1 |
| Поле зрения | 50° (Г) × 38° (В) |
| Минимальное фокусное расстояние | 50 см (20 дюймов) |
| Система фокусировки | Фиксированная фокусировка |
| Передача данных | Мини-USB для передачи изображений на ПК |
| Возможность беспроводного соединения | Да, стандарт 802.11 b/g/n (2,4 ГГц) |
| Мгновенная выгрузка в систему Fluke Connect | Да, достаточно установить соединение между тепловизором и сетью Wi-Fi здания (802.11 b/g/n [2,4 ГГц]), и полученные снимки будут автоматически передаваться в систему Fluke Connect для хранения или просмотра на ПК |
| Качество изображения | |
| Уровень и диапазон | Плавное автоматическое и ручное масштабирование |
| Технология IR-Fusion | Плавное автоматическое совмещение в диапазоне от 0 % до 100 %. Да, добавляет различимые в видимом спектре подробности к инфракрасному изображению |
| Экран | Сенсорный, ЖК, диагональ 3,5 дюйма (горизонтальный) |
| Разрешение экрана | 320 × 240 пикселей, ЖК |
| Тепловая чувствительность (NETD) | 60 мК |
| Частота кадров | 9 Гц |
| Хранение данных и регистрация изображений | |
| Память | Внутренняя память 4 ГБ (включает разъем для дополнительной карты памяти micro SD объемом до 32 ГБ) |
| Механизм съемки, просмотра и сохранения изображений | Возможность съемки, просмотра и сохранения изображений одной рукой |
| Форматы файлов изображений | Без радиометрических данных (.jpeg) или с полными радиометрическими данными (.is2); для анализа содержимого файлов без радиометрических данных (.jpeg) специальное ПО не требуется |
| Программное обеспечение | ПО Fluke Connect для настольного ПК — полный набор функций для анализа и составления отчетов с доступом к системе Fluke Connect |
| Экспорт данных при помощи ПО в файлы форматов | .bmp, .dib, .jpg, .tif, .tiff |
| Питание от батареи | |
| Батареи (заменяемые в полевых условиях, перезаряжаемые) | Блок литиево-ионных интеллектуальных батарей с пятисегментным светодиодным индикатором, отображающим уровень заряда |
| Ресурс батареи | ≥5 часов часов при непрерывной эксплуатации (без Wi-Fi) |
| Время заряда батареи | 2,5 часа до полного заряда |
| Способ заряда батареи | Зарядка батарей непосредственно в тепловизоре. Дополнительное зарядное устройство от бортовой сети автомобиля (12 В) |
| Работа от сети переменного тока | Возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания |
| Энергосбережение | Автоматическое отключение: через 5, 10, 15, 20 минут либо без отключения |
| Измерение температуры | |
| Диапазон измеряемых температур (не калибруется ниже 0 °C) | от −20 °C до 400 °C (от -4 °F до 752 °F) |
| Погрешность | При температуре объекта равной или больше 0 °C: Точность: ±2 °C или 2 % при температуре 25 °C, выбирается большее значение. |
| Коррекция коэффициента излучения на экране | Да, по таблице материалов |
| Температурная компенсация отражения фона на экране | Да |
| Измерение температуры в центральной точке | Да |
| Температура пятна | Маркеры горячих и холодных зон |
| Цветопередача | |
| Стандартные палитры | 6: Цвет горячего металла, сине-красная, высококонтрастная, желтая, цвет расплавленного металла, серая шкала |
| Общие характеристики | |
| Инфракрасный спектральный диапазон | от 8 до 14 мкм (длинноволновый) |
| Рабочая температура | от -10 °C до +50 °C (от 14 °F до 122 °F) |
| Температура хранения | от -40 °C до 70 °C |
| Относительная влажность | 95 %, без конденсации |
| Безопасность | IEC 61010-1: по ГОСТ 12.2.091-2012 (IEC 61010-1:2001) |
| Электромагнитная совместимость | EN 61326-1, CISPR 11: Группа 1, класс A |
| Соответствие нормам Федеральной комиссии по связи США | CFR, часть 15, подчасть C |
| Вибро- и ударостойкость | 10 Гц до 150 Гц, 0,15 мм, IEC 60068-2-6; 30 g, 11 мс, IEC 60068-2-27 |
| Устойчивость к падению с высоты | Прибор испытан на ударопрочность при падении с высоты 2 м |
| Размеры (В × Ш × Д) | 26,7 см × 10,1 см × 14,5 см |
| Масса | 0,72 кг |
| Степень защиты корпуса | IP54 (ограниченная защита от пыли; защита от водяных брызг с любого направления) |
| Поддерживаемые языки интерфейса | Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |

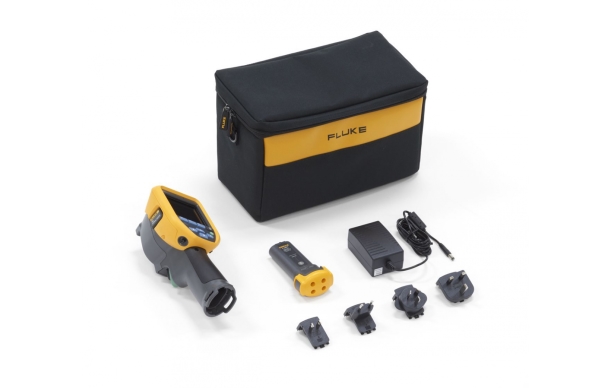

Комплект поставки
| № | Наименование | Количество |
| 1 | Тепловизор Fluke TIS20+ MAX 9Гц | 1 |
| 2 | Блок питания от сети переменного тока (включая универсальные сетевые переходники) | 1 |
| 3 | Литий-ионная интеллектуальная батарея в прочном корпусе | 1 |
| 4 | Кабель USB | 1 |
| 5 | Мягкий футляр для транспортировки | 1 |
