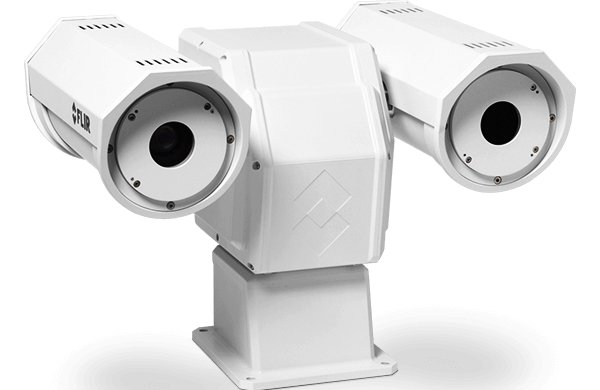

Тепловизионные камеры PT-серии для систем безопасности позволяют ясно видеть в полной темноте и при плохой погоде непрошеных гостей и другие угрозы. Прецизионный наклонно-поворотный механизм камер PT-серии позволяет операторам осуществлять точное наведение на цель, сканирование пространства по заданной программе, а также организовывать совместную работу тепловизионной камеры и радиолокатора, когда камера выполняет «поворот по команде» и «поворот по тревоге». Полностью поддерживающие управление и работу в цифровых и аналоговых сетях тепловизионные камеры PT-серии доступны в форматах 160 x 120, 320 x 240 и высокого разрешения 640 x 480, обеспечивая более высокую четкость изображения и дальность обнаружения угрозы по сравнению с камерами более низкого разрешения, при этом разница может достигать 16 раз. Многосенсорные конфигурации включают также установленную на том же наклонно-поворотном устройстве цветную ПЗС-камеру для дневного и ночного применения с 36-кратным трансфокатором. |
|
Пользователь может выбрать версию, оснащенную неохлаждаемым микроболометром на окиси ванадия, создающим четкие тепловые изображения с разрешением 640 x 480 пикселей. Пользователи, которым не требуется такое качество изображения, могут выбрать версию с разрешением 320 x 240 пикселей. Имеются также модели с разрешением 160 x 120 пикселей. Более высокое разрешение позволяет пользователю разглядеть больше деталей и обнаружить более мелкие объекты. Встроенное в камеру совершенное программное обеспечение создает четкое изображение без каких-либо пользовательских регулировок. Высококачественное тепловое изображение получается при любых внешних условиях и в любое время дня и ночи. |
Камеру PT-серии можно соединить с радиолокационной системой. Если радиолокатор обнаруживает объект, камера PT-серии автоматически поворачивается в нужном направлении и дает вам визуальное изображение, на котором можно сразу увидеть, что означает метка на экране радиолокатора. | |
Все версии оснащаются длиннофокусной телевизионной камерой, работающей в условиях дневного света и при малой освещенности. Одновременно доступны тепловое изображение и изображение, создаваемое телевизионной камерой, работающей при дневном свете и в условиях малой освещенности. Камера дневного света может обеспечить 36-кратное оптическое увеличение. | |
Камеры серии PT создают изображения с высоким контрастом, оптимизированным с целью получения максимальной эффективности программного обеспечения анализа видеоинформации. Цифровое выделение деталей обеспечивает четкое, достаточно контрастное цифровое изображение при всех погодных условиях. | |
Все версии оснащаются длиннофокусной телевизионной камерой, работающей в условиях дневного света и при малой освещенности. Одновременно доступны тепловое изображение и изображение, создаваемое телевизионной камерой, работающей при дневном свете и в условиях малой освещенности. Камера дневного света может обеспечить 36-кратное оптическое увеличение. | |
Камеры PT-606, оснащенные 100-миллиметровым объективом, предназначены для систем безопасности и наблюдения средней дальности. Модель PT-606 имеет поле зрения 6°. С помощью камеры PT-606 вы сможете обнаруживать цели в рост человека на расстоянии более 2.4 км. | |
Все камеры серии PT, оборудованные «атермическими объективами», способны сохранять фокусировку при любой температуре окружающей среды. Никакая пользовательская регулировка не требуется. | |
Камеры серии PT представляют собой чрезвычайно надежные системы. Их жизненно важные элементы хорошо защищены от проникновения пыли и влаги в соответствии со степенью защиты оборудования IP66. | |
Заменяемые кассеты камеры допускают быстрое обновление или ремонт датчиков и оптики. Нет необходимости пересылать камеру на завод, если вы хотите улучшить качество изображения или повысить дальность обнаружения. Это можно легко проделать прямо на месте. | |
Камеры PT-серии можно интегрировать в любую существующую сеть TCP/IP и управлять ими с персонального компьютера. Для этого не нужны дополнительные кабели. Используя такую конфигурацию, можно отслеживать все операции по сети, даже если вы находитесь за тысячи километров от места событий. | |
Просто подключите камеру PT-серии через разъем RS-232 или RS-422 к панели дистанционного управления. Для общих функций используются команды Pelco D или Bosch. Видеокабель может быть подключен к любому имеющемуся многофункциональному дисплею, поддерживающему полный видеосигнал. | |
Многочисленные каналы потокового цифрового видео доступны в форматах H.264, MPEG-4 или M-JPEG. Возможна одновременная подача на выход цифрового и полного видеосигнала. | |
Каждая камера PT-серии поставляется с копией программы FLIR Sensors Manager для одного сенсора. Эта интуитивно понятная программа позволяет пользователям следить за камерами PT-серии и управлять ими через сеть TCP/IP. |
Технические характеристики серии PT
Создание теплового изображения | |
Тип детектора | Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр на окиси ванадия |
Спектральный диапазон | 7,5–13 мкм |
Температурная чувствительность | |
Частота обновления изображения | 25 Гц или 7,5 Гц |
Фокусировка | Бесфокусный атермический объектив |
Обработка изображения | Автоматическая регулировка усиления (AGC), Цифровое выделение деталей (DDE) |
Видеоизображение | |
Встроенная цифровая видеокамера | Прибор с зарядовой связью (ПЗС) 1/4” Exview HAD |
Эффективные пиксели | 380.000 |
Характеристики стандартного объектива | Поле зрения: от 57,8° (Г) до 1,7° (Г) f= от 3,4 мм (широкоугольный) до 122,4 мм (телеобъектив), от F1,6 до F4,5 |
Оптическое масштабирование | 36x |
Электронное масштабирование | 12x |
МЕХАНИЗМ НАКЛОНА-ПАНОРАМИРОВАНИЯ | |
Азимут: диапазон; скорость | 360° непрерывно, от 0,1 до 60 °/с макс. |
Угол возвышения: диапазон; скорость | +/- 90°, от 0,1 до 30 °/с макс. |
Программируемые параметры-настройки | 128 |
Системные функции | |
Автоматический нагреватель | Очищает окна от льда |
Просмотр изображения | |
Выход видео | PAL тепловое и видимое изображение – NTSC тепловое и видимое изображение |
Видео через Ethernet | Два независимых канала потокового видео для каждой камеры в форматах MPEG-4, H.264 или M-JPEG |
Питание | |
Требования | 24 В перем. тока (21–30 В перем. тока) 24 В пост. тока (21–30 В пост. тока) |
Потребление | 24 VAC: 85 VA max without heaters, 215 VA max w/heater 24 VDC: 65 W max without heaters, 195 W max w/heater |
Параметры окружающей среды | |
Рабочая температура | от -40 °C до +55 °C |
Температура хранения | от -50 °C до +85 °C |
Исполнение корпуса | IP66 |
Устойчивость к ударам | IEC 60068-2-27 |
Устойчивость к вибрации | Mil-Std-810F |
Физические характеристики | |
Масса камеры | 22 кг |
Размеры камеры (Д x Ш x В) | 348 мм x 467 мм x 326 мм |
Масса брутто (камера + упаковка) | 27 кг |
Транспортировочный размер (камера + упаковка) (Д x Ш x В) | 589 мм x 492 мм х 386 мм |
Интерфейсы | |
TCP/IP | Да |
RS-422 | Да |
RS-232 | Да |
Pelco D | Да |
Bosch | Да |
Стандартный комплект |
Тепловизионная камера, руководство по эксплуатации |
PT-серия: характеристики, зависящие от версии | |||
Разрешение датчика | 160 x 120 | 320 x 240 | 640 x 480 |
Название / Фокусное расстояние / Поле зрения | PT-124: объектив 9 мм – ПЗ: 24°(Г) x 20° (В) PT-117: объектив 13 мм – ПЗ: 17°(Г) x 14° (В) PT-112: объектив 19 мм – ПЗ: 12°(Г) x 10°(В) |
PT-348: объектив 9 мм – ПЗ: 48°(Г) x 39°(В) PT-334: объектив 13 мм – ПЗ: 34°(Г) x 28°(В) PT-324: объектив 19 мм – ПЗ: 24°(Г) x 19°(В) PT-313: объектив 35 мм – ПЗ: 13°(Г) x 10°(В) PT-307: объектив 65 мм – ПЗ: 7°(Г) x 5°(В) PT-304: объектив 100 мм – ПЗ: 4,6°(Г) x 3,7°(В) |
PT-645: объектив 13 мм – ПЗ: 45°(Г) x 37° (В) PT-625: объектив 25 мм – ПЗ: 25°(Г) x 20°(В) PT-618: объектив 35 мм – ПЗ: 18° (Г) × 14°(В) PT-612: объектив 50 мм – ПЗ: 12° (Г) × 10°(В) PT-610: объектив 65 мм – ПЗ: 10° (Г) × 8°(В) PT-606: объектив 100 мм – ПЗ: 6.2° (Г) × 5°(В) |
Электронное масштабирование | 2x | 2x и 4x | 2x и 4x |
Аксессуары для камер FLIR серии PT
Крепление для установки камер FLIR серии PT на стене Можно использовать для установки сетевых мультисенсорных камер PT-серии на стене. |
|
Переходник для установки камер FLIR серии PT на столбе Адаптирует настенное крепление камер PT-серии для установки на столбе. |
|
Монтажная плита для камер FLIR серии PT Можно использовать для установки сетевых мультисенсорных камер серии PT на различных существующих крепежных приспособлениях. |
|
Подставка для камер FLIR серии PT Подставка для установки сетевых мультисенсорных камер серии PT. Обычно используется на плоской горизонтальной поверхности, например на стене или на вершине столба. |
|
Источник питания для камер FLIR серии PT Источник питания для сетевой тепловизионной камеры серии PT. |
|
Прочный транспортировочный кейс для тепловизионных камер FLIR серии PT Прочный, водонепроницаемый транспортировочный кейс из пластика. Все принадлежности надежно зафиксированы. Кейс можно запереть на висячие замки; предусмотрен дыхательный клапан для предотвращения повышения давления при перевозке в самолете. |
|
Джойстик Nexus Джойстик для управления камерами серии PT. |
