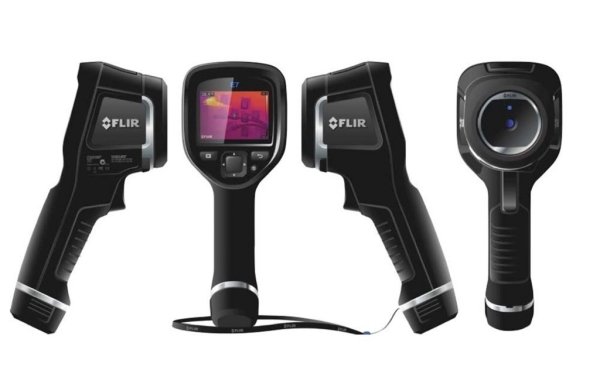

Камеры FLIR серии Ex – это быстрые тепловизионные камеры, которые обеспечат ваш переход в новое тепловизионное измерение. Они являются доступной заменой пирометру, так как создают ИК-снимки с информацией о температуре каждого пикселя. Сохранение комбинированных изображений с функцией MSX в ИК и визуальном формате значительно увеличивает их удобство. |
Простота использования Камера очень проста в использовании и предназначена для тех, у кого нет опыта применения такого рода оборудования или он минимален. Она интуитивно понятна и поставляется в комплекте с необходимой документацией. |
|
Полная автоматизация Камера мгновенно формирует ИК-изображение в формате JPEG, содержащее необходимые сведения о температуре. |
|
Бесфокусный объектив Благодаря бесфокусному объективу использование FLIR серии Ex сводится к одному нажатию кнопки. |
|
Компактная и легкая Камера FLIR серии Ex весит всего 575 г, и ее можно носить на поясе. |
|
Видеокамера Легкая камера обеспечивает оперативность и удобство осмотра и диагностики. |
|
Программное обеспечение для создания отчетов и анализа Все владельцы тепловизоров серии Ex могут бесплатно загрузить ПО FLIR Tools с сайта. |
|
Большая точность измерений Камера позволяет измерять температуру до +250 °C и обнаруживать температурную разницу до 0,06 °C (FLIR E6/FLIR E8). |
|
Измерительные функции Экспонометр, окно с показателями максимальной/минимальной температур, цветовая сигнализация; синим ниже/красным выше установленной температуры.* |
|
«Картинка в картинке» (PiP) Данная функция облегчает показ проблемных областей.* |
|
Мультиспектральная съемка (MSX®) Инновационная функция MSX® позволяет получать максимально детализированные изображения. |
|
Сохранение мультиспектральных изображений Сохраняет комбинированное изображение, включающее MSX®, ИК, "картинку в картинке" и визуальное. |
|
* Опции зависят от модели тепловизора, более подробную информацию см. в технических характеристиках. |
Технические характеристики
FLIR E8 | |
ИК-разрешение | 320 x 240 пикселей |
MSX разрешение | 320 x 240 пикселей |
Температурная чувствительность | 0.06°C |
Пространственное разрешение (IFOV) | 2.6 мрад |
Режимы изображения | ИК-изображение, визуальное изображение, MSX®, Картинка в картинке, галерея пиктограмм |
Цветовая сигнализация | Синим выше/красным ниже установленной температуры |
Общие характеристики
Создание изображения | |
Поле зрения/минимальное фокусное расстояние | 45º x 34º / 0.5 м |
Спектральный диапазон | 7.5 - 13 мкм |
Частота обновления изображений | 9 Гц |
Фокусировка | Бесфокусный объектив |
Матрица в фокальной плоскости (FPA) | Неохлаждаемый микроболометр |
Вывод изображения | |
Дисплей | 3” цветной ЖК дисплей 320 x 240 пикселей |
Настройка изображений | автоматическая настройка/блокировка изображений |
Измерения | |
Диапазон температур объекта | от -20°C до +250°C |
Точность | ± 2 °С или ± 2% от показаний, для температуры окружающей среды 10 °С до 35 °С и температура объекта выше + 0 °C |
Анализ измерений | |
Спотметр | Центральная точка |
Поправка на коэффициент излучения | Варьируется от 0.1 до 1.0 |
Таблица пропускания | Таблица пропускания стандартных материалов |
Поправка на отраженную эффективную температуру | Автоматически, на основании введенных значений отраженной температуры |
Настройки | |
Цветовые палитры | Цвета каления железа, Радуга и Ч/Б |
Параметры настройки | Локальная настройка единиц измерения, языка, форматов даты и времени |
Хранение изображений | |
Возможности хранения изображений | Как минимум 500 наборов изображений в камере |
Режим хранения изображений | Одновременное сохранение ИК, визуальных и MSX изображений |
Форматы файлов | Стандартный JPEG - включая данные измерений 14 бит |
Интерфейсы обмена данными | |
Интерфейсы | Микро-USB: Передача данных на ПК и Mac |
Источник питания | |
Тип батареи | Перезаряжаемая ионно-литиевая |
Напряжение аккумулятора | 3.7 В |
Время работы аккумулятора | Примерно 4 часа при +25ºC температуры окружающей среды |
Зарядная система | Аккумулятор заряжается в камере либо в специальном зарядном устройстве |
Время зарядки | 2.5 часа до 90% емкости камеры. 2 часа в зарядном устройстве |
Управление питанием | Автоматическое выключение |
Работа от сети переменного тока | Адаптер переменного тока, 90-260 В перем. тока, 5 В постоянного тока к камере |
Требования к условиям окружающей среды | |
Диапазон рабочих температур | от -15°C до +50°C |
Диапазон температур хранения | от -40°C до +70°C |
Влажность | IEC 60068-2-30/24 ч. 95% относительной влажности |
EMC | • WEEE 2012/19/EC • RoHs 2011/65/EC • C-Tick • EN 61000-6-3 • EN 61000-6-2 • FCC 47 CFR Part 15 Class B |
Устойчивость к ударам | 25 g, IEC 60068-2-29 |
Допустимая высота падения | 2 м |
Вибрация | 2 g, IEC 60068-2-6 |
Физические характеристики | |
Размер | 244 x 95 x 140 мм |
Вес | 575 г, включая батарею |
Отгрузочные габариты | 303 x 206 x 128 мм |
Отгрузочный вес | 2.7 кг (FLIR E8: 2.95 кг) |
Стандартный комплект |
Тепловизор FLIR, жесткий кейс для переноски, карта с информацией о загрузке FLIR Tools™, компакт-диск с пользовательской документацией, печатная документация, батарея (FLIR E8 2X), блок питания/зарядное устройство с разъемами по стандартам EU, UK, US, USB-кабель, зарядное устройство для аккумулятора (только для FLIR E8) |
Аксессуары для FLIR E8
Питание | |
Набор переходных устройств для прикуривателя, 12 В пост. тока, 1,2 м [1196497] Можно использовать для питания камеры от прикуривателя автомобиля. |
|
Аккумулятор [T197752] Аккумулятор повышенной емкости для тепловизора. |
|
Зарядное устройство для аккумулятора [T197910] Двухсекционное зарядное устройство с блоком питания под разные типы розеток. |
|
Блок питания под разные типы розеток [T910814] Этот блок питания используется для питания камеры от сети или для зарядки батарей. Поставляется с разъемами разного типа. |
|
Прочее | |
Кабель USB A мини-B [1910423] Кабель USB для подключения камеры. |
|
Видеокабель [1910582] Этот кабель используется для передачи изображений с тепловизоров серии Ebx на монитор. |
|
Адаптер под штатив [T197926] Адаптер под штатив для монтажа тепловизора на штатив. |
|
Гарнитура Bluetooth [T197771] Гарнитуру Bluetooth можно использовать для создания голосовых сообщений (комментариев) к тепловизионным изображениям. Беспроводное соединение между камерой и гарнитурой. |
|
Прочный транспортировочный кейс [T197935] Прочный, водонепроницаемый транспортировочный кейс из пластика. Все принадлежности надежно зафиксированы. Кейс можно запереть на висячие замки, предусмотрен клапан для предотвращения повышения давления при перевозке в самолете. |
|
Токоизмерительные клещи Extech EX845 [T910972] Можно подключить к тепловизору через MeterLink™. |
|
Влагомер Extech MO297 [T910973] Можно подключить к тепловизору через MeterLink™. |
|
Объективы | |
Объективы 10 мм с углом обзора 45°, в комплекте с чехлом [1196960] Иногда при работе из-за нехватки места невозможно отступить назад, чтобы увидеть всю картину. Угол обзора этих объективов с широким углом практически в два раза больше, чем угол стандартных объективов 25°. Они идеально подходят для широких или высоких объектов, например, для электрических щитов или оборудования для производства бумаги. |
|
Объективы 30 мм с углом обзора 15°, в комплекте с чехлом [1196961] Если объект съемки находится на определенном расстоянии, целесообразно использовать телескопические объективы. Объективы 15° являются популярными дополнительными принадлежностями, обеспечивая увеличение объекта практически в 2 раза по сравнению с объективами 25°. Идеально подходят для съемки небольших или удаленных объектов, например, воздушных линий электропитания. |
