Камеры FLIR серии P – идеальный инструмент для тех, кто знает о преимуществах ИК-систем и использует их в своей работе. ИК-камеры FLIR серии P позволяют обнаруживать неисправности, невидимые человеческому глазу, и подходят как консультантам в области ИК-систем, так и персоналу предприятий, ответственному за диагностику. |
Разрешение 640 x 480 пикселей Модели P-серии имеют детектор с высоким разрешением 640 x 480 пикселей, который обеспечивает высокую точность и детализацию предметов, находящихся на большом расстоянии. |
|
Высокая чувствительность Температурная чувствительность < 30 мК позволяет получать точнейшие изображения и сведения о малейших температурных изменениях. |
|
Камера с высококачественным изображением Встроенная видеокамера с разрешением 3,2 мегапиксела для создания четких видимых изображений при любых условиях. |
|
Настройка контрастности Автоматическая настройка контрастности и яркости для упрощения температурного анализа детализированных предметов. |
|
Панорамирование С помощью программного обеспечения FLIR Reporter и FLIR BuildIR можно выстраивать изображения в определенной последовательности и автоматически их комбинировать в одно большое изображение. |
|
Встроенная GPS GPS позволяет выполнять географическую привязку ИК-изображений для определения их географического местоположения. |
|
Лазерный указатель Позволяет связывать горячие и холодные точки на ИК-изображении с реальными физическими предметами на месте. |
|
MeterLink™ Технология FLIR MeterLink упрощает проведение диагностики электрооборудования и осмотров зданий, поскольку можно передать через Bluetooth® данные, полученные на токоизмерительных клещах Extech или с помощью многофункционального измерителя влажности и психрометра, в ИК-камеру. Технология MeterLink экономит время и исключает риск ошибочных записей. |
|
Универсальные интерфейсы Удобный доступ к видео, USB, FireWire выходам и прямое подключение для зарядки батареи в камере. |
|
Видео MPEG-4 Можно создавать визуальные и инфракрасные нерадиометрические видеофайлы в формате MPEG-4. |
|
Функция Thermal Fusion FLIR Позволяет совмещать визуальные и инфракрасные изображения для повышения качества анализа. |
|
Функция «картинка в картинке» Позволяет накладывать ИК-изображение на визуальное. Перемещение и изменение размера. |
|
Радиометрический формат JPEG FLIR использует радиометрический формат изображений JPEG, который позволяет производить обработку изображений и создавать отчеты в Microsoft Word® с использованием программного обеспечения FLIR. |
|
Текстовые и голосовые комментарии Текстовые примечания можно загружать в камеру с помощью беспроводного интерфейса IrDa. Для голосовых комментариев можно подключить гарнитуру. |
|
Автоматический и ручной фокус, цифровой объектив В число вариантов фокусировки входят: автофокус с одним кадром, непрерывный автофокус, лазерный фокус и ручной фокус. |
|
Видоискатель с изменяемым углом Видоискатель с высоким разрешением предусматривает возможность изменения угла и может быть настроен с учетом требований конкретного пользователя. Он идеально подходит для использования вне помещений или в ситуациях, когда не используется ЖК-монитор. |
|
Большой ЖК-монитор Складной высококачественный большой ЖК-монитор 5,6" позволяет разглядеть мельчайшие подробности и малейшие изменения температуры. |
|
Работа под несколькими углами со встроенными кнопками прямого доступа С помощью поворачиваемой ручки управления можно зафиксировать камеру в наиболее удобном положении. На этой ручке находятся кнопки и джойстик для управления камерой, которые всегда под рукой. |
|
Программируемые кнопки для прямого доступа Для удобства оператор может запрограммировать кнопки, расположенные сверху камеры, для обеспечения прямого доступа к часто используемым функциям. |
|
Wifi Беспроводная передача данных на смартфон или планшетный ПК. |

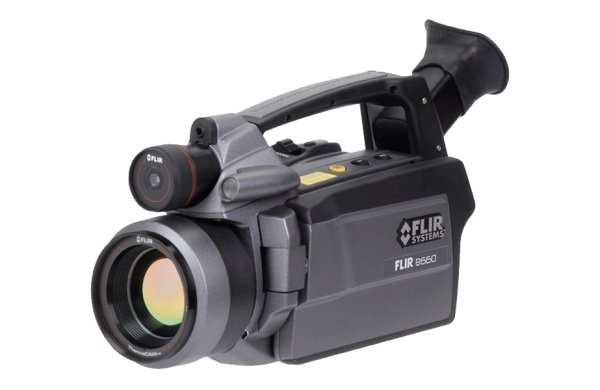

Технические характеристики FLIR P660
Создание теплового изображения | |
Угол обзора / минимальное фокусное расстояние | 24° x 18° / 0.3 м 12° x 9° / 1.2 м 45° x 34° / 0.2 м при заказе необходимо указать объективы |
Пространственное разрешение | 0.65 мрад для объектива 24° 0.33 мрад для объектива 12° 1.3 мрад для объектива 45° |
Температурная чувствительность | 30 мК при 30°C |
Цифровое увеличение | 1-8x плавное с функцией панорамирования |
Автоматическая и ручная фокусировка с технологией USM | Авто (по лазерному указателю) и вручную |
ИК-разрешение | 640 x 480 пикселей |
Спектральный диапазон | 7.5 - 13 мкм |
Частота обновления изображения | 30 Гц |
Фокусировка | Автоматическая или ручная |
Детектор | Неохлаждаемый микроболометр |
Просмотр изображения | |
Автоматическая настройка контрастности | Настройка деталей цифровым способом (DDE) |
Объединение изображений Thermal Fusion | ИК-изображение отображается сверху, снизу или в пределах температурного интервала на визуальном изображении (только для объектива 24°) |
"Картинка в картинке" | ИК-область на видимом изображении с возможностью изменения размера и перемещения (только для объектива 24°) |
Дисплей | Встроенный широкий экран, цветной ЖК-дисплей 5.6", 1024 x 600 пикселей |
Видоискатель | Встроенный, ЖК с изменением угла, 800 x 600 пикселей |
Автоматическая настройка изображений | Непрерывн./ручн.; линейный или на основе гистограмм |
Ручная настройка изображений | Уровень/диапазон/макс./мин. |
Режимы изображения | ИК-изображение, видимое изображение, галерея пиктограмм, Thermal Fusion, "картинка в картинке" |
Эталонное изображение | Отображается вместе с интерактивным ИК-изображением |
Измерения | |
Погрешность | 1°C или 1% от показания (ограниченный диапазон) 2 °C или 2% от показания |
Температурный диапазон | От -40°C до +500°C (по запросу до +2000°C) |
Анализ измерений | |
Точки измерения | 10 |
Область | 5 окон или областей макс./мин./сред. показаниями |
Сигнализация для функций измерения | Звуковая/визуальная сигнализация (выше/ниже) для любой выбранной функции измерения |
Профиль | 1 линия, горизонтальная или вертикальная |
Изотерма | 2 с интервалом выше/ниже |
Разность температур | Разница температур между функциями измерений или референтной температурой |
Автоматическое обнаружение горячих / холодных участков | Макс./мин. знач. темп. и положение отображаются в окне, области или на линии |
Референтная температура | Устанавливается вручную или получается с помощью функции измерения |
Поправка на коэффициент излучения | Варьируется от 0.01 до 1.0 или выбирается из перечня материалов |
Поправки измерений | Отраженная температура, пропускание оптики и пропускание атмосферы |
Поправка на внешнюю оптику/окна | Автоматически, на основе входных значений пропускания оптики/окна и температуры |
Настройка | |
Параметры настройки | Локальная настройка единиц измерения, языка, формата, даты и времени |
Программируемые кнопки | 2 |
Хранение изображений | |
Хранение в камере | Встроенное ОЗУ RAM |
Тип | Карта памяти SD |
Формат | Стандартный JPEG - включая данные измерений |
Режимы | ИК/визуальные изображения, одновременное хранение ИК- и визуальных изображений, визуальное изображение автоматически связывается с соответствующим ИК-изображением |
Периодическое сохранение изображений | Каждые 10 секунд до 24 часов |
Панорамирование | Для создания панорамных изображений |
Комментарии к изображениям | |
Голосовые | Хранение с изображениемв течение 60 секунд |
Текст | Хранение предварительно заданного текста или любого текста из PDA (через IrDA) вместе с изображением |
Маркер на изображении | 4 на ИК или визуальном изображении |
Цифровая камера | |
Встроенная цифровая камера | 3.2 мегапикселя автофокус с видеолампой |
Лазерный указатель | |
Отображение лазерного указателя | Положение отображается автоматически на ИК-изображении |
Лазерный режим | Авто-фокусировка / уровень / экспонометр |
Лазер | Полупроводниковый диодный лазер AlGalnP, класс 2 |
Потоковое видео | |
Запись радиометрического ИК-видео | На встроенное ОЗУ (в реальном времени) с переносом в карту памяти |
Запись нерадиометрического видео | MPEG-4 на карту памяти |
Геоинформационная система | |
Встроенная GPS | Данные о местоположении добавляются автоматически в каждое изображение для привязки на веб-картах |
Система питания | |
Тип аккумулятора | Перезаряжаемая ионно-литиевая батарея с заменой на месте |
Время работы от аккумулятора | 3 часа |
Зарядная система | Встроенная, адаптер переменного тока, двухсекционное зарядное устройство или 12 В из автомобиля |
Управление питанием | Автоматическое выключение и переход в спящий режим (по выбору пользователя) |
Работа от сети переменного тока | Адаптер переменного тока, 100–240 В, 50/60 Гц |
Напряжение адаптера | 12 В пост. тока на выходе |
Параметры окружающей среды | |
Диапазон рабочих температур | от -15 °C до +50 °C |
Диапазон температур при хранении | от -40 °C до +70 °C |
Влажность (эксплуатация и хранение) | IEC 68-2-30/24 ч. 95% относительная влажность от +25 °C до +40 °C |
Устойчивость к ударам | 25 г (IEC 60068-2-29) |
Устойчивость к вибрации | 2 г (IEC 60068-2-6) |
Корпус | IP 54 (IEC 60529) |
Интерфейсы | |
USB-A | Подключение внешнего USB-устройства (копирование на карту памяти) |
USB мини-B | Перенос данных на и с ПК / потоковое видео MPEG-4 |
Комбинированное изображение | PAL или NTSC |
IrDA | Для отправки файлов с текстовыми комментариями из PDA в камеру, беспроводная передача текста |
Беспроводная локальная сеть | По запросу |
Подключение гарнитуры | Да |
Wifi | Беспроводная передача данных на смартфон или планшетный ПК |
Физические характеристики | |
Вес камеры, включая батарею | 1.8 кг |
Размер камеры (Д×Ш×В) | 299 x 144 x 147 мм |
Отгрузочные габариты | 520 x 400 x 200 мм |
Отгрузочный вес | 8.2 кг |
Стандартный комплект |
FLIR P660: прочный транспортировочный чемодан, ИК-камера с объективами, батарея (2 шт., одна в ИК-камере, другая вне ее), зарядное устройство для батареи, свидетельство о калибровке, компакт-диск с программным обеспечением FLIR QuickReport™ PC, кабель FireWire, 4/6, кабель FireWire, 6/6, гарнитура, крышка объектива (устанавливается на объективы), крышка объектива (2 шт.), сетевой кабель, адаптер для карты памяти-USB, карта памяти с адаптером, блок питания, печатное руководство по началу работы, наплечный ремень, USB-кабель, компакт-диск с документацией пользователя, видеокабель, карта продления гарантийного срока или регистрационная карта. |
Аксессуары для FLIR P660
Питание | |
Батарея [1196209] Дополнительный аккумулятор позволит вам при проведении диагностики находиться в поле больше времени. |
|
Зарядное устройство [T197563] Это двухсекционное зарядное устройство для зарядки батарей камеры FLIR Systems. |
|
Набор переходных устройств для прикуривателя, 12 В пост. тока, 1,2 м [1910490] Можно использовать для питания камеры от прикуривателя автомобиля. |
|
Блок питания с разъемами под разные типы розеток [T910814] Этот блок питания используется для питания камеры от сети или для зарядки батарей. Поставляется с разъемами разного типа. |
|
Расширенные диапазоны измерений | |
Высокотемпературная опция до +1 500°C [1196744] Позволяет измерять с помощью камеры температуры до +1 500°C. |
|
Высокотемпературная опция до +2 000°C [1196745] Позволяет измерять с помощью камеры температуры до +2 000°C. |
|
Прочее | |
Прочный транспортировочный кейс [T197262] Прочный, водонепроницаемый транспортировочный кейс из пластика. Все принадлежности надежно зафиксированы. Кейс можно запереть на висячие замки, предусмотрен клапан для предотвращения повышения давления при перевозке в самолете. |
|
Опция для потокового ИК-видео [T197921] Передача потокового радиометрического ИК-видео по FireWire. |
|
Гарнитура Bluetooth® [T197771] Гарнитура Bluetooth® для беспроводного соединения с ИК-камерой в комплекте с микрофоном. |
|
Гарнитура с разъемом 3,5 мм [1910489] Эта гарнитура используется для создания голосовых комментариев к тепловизионным изображениям. В нее входит настраиваемый микрофон, который может быть либо на правой, либо на левой стороне гарнитуры. Гарнитура подключается к соответствующему разъему камеры. |
|
Микроадаптер Bluetooth USB [T951235] Можно подключить к камере для передачи данных от инструментов Extech на камеру и для подключения Bluetooth-гарнитуры. |
|
Токоизмерительные клещи Extech EX845 [T910972] Можно подключить к тепловизору через MeterLink™. |
|
Влагомер Extech MO297 [T910973] Можно подключить к тепловизору через MeterLink™. |
|
Объективы | |
Объективы 38 мм с углом обзора 24°, в комплекте с чехлом [T197187] Объектив 24° можно использовать для ежедневных проверок. Подходит для большинства задач. |
|
Объективы 76 мм с углом обзора 12°, в комплекте с чехлом [T197188] Если объект съемки находится на определенном расстоянии, целесообразно использовать телескопические объективы. Объективы 12° являются популярными дополнительными принадлежностями, обеспечивая увеличение объекта практически в 2 раза по сравнению с объективами 24°. Идеально подходят для съемки небольших или удаленных объектов, например, воздушных линий электропитания. |
|
Объективы 131 мм с углом обзора 7°, в комплекте с чехлом [T197190] Объективы 7° — наилучший выбор для максимального увеличения. Такая оптика обеспечивает увеличение объекта практически в 3,5 раза по сравнению с объективами 24°. Идеально подходят для съемки воздушных линий электропитания. В силу веса объектива рекомендуется использовать штатив. |
|
Защитный футляр (под объектив 24°), в комплекте с чехлом [T197343] Пластиковый защитный футляр: полезен при использовании камеры в пыльной среде или при возможности попадания жидкости на объектив. Футляр изготовлен из монокристаллического фторида. |
|
Объективы 19 мм с углом обзора 45° [T197189] Иногда при работе из-за нехватки места невозможно отступить назад, чтобы увидеть всю картину. Угол обзора этих объективов с широким углом практически в два раза больше, чем угол стандартных объективов 24°. Они идеально подходят для широких или высоких объектов, например, для электрических щитов или оборудования для производства бумаги. |
|
Кабели | |
Кабель FireWire 4/6, 2 м [1910483] Для подключения тепловизора к компьютеру по протоколу FireWire. |
|
Кабель FireWire 6/6, 2 м [1910482] Для подключения тепловизора к компьютеру по протоколу FireWire. |
|
Кабель USB A мини-B, 2 м [1910423] Кабель USB для подключения камеры к компьютеру по протоколу USB. |
|
Видеокабель RCA-RCA [1910484] Этот кабель используется для передачи изображений с тепловизоров серии B на монитор. |
