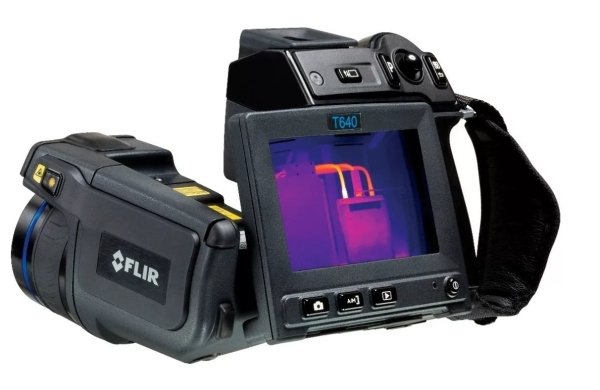

Модели FLIR T640 / T620 сочетают эргономичность и универсальность серии T с исключительно высоким качеством изображения серии P. FLIR T640 / FLIR T620 выдают четкое изображение разрешением 640 х 480 пикселей, на котором можно рассмотреть мельчайшие детали. Интуитивный пользовательский интерфейс объединен с уникальным сенсорным дисплеем, благодаря чему FLIR T640 / FLIR T620 чрезвычайно просты в использовании. |
Разрешение 640 x 480 пикселей Детектор с высоким разрешением 640 x 480 пикселей обеспечивает высокую точность и детализацию предметов, находящихся на большом расстоянии. |
|
Чувствительность камеры Модель T640 позволяет измерять разницу температур в 0,04°C. |
|
Поворачиваемый ИК-датчик Поворачиваемый ИК-датчик очень удобен при проверках, так как позволяет работать в оптимальном положении. |
|
Большой ЖК-экран 4,3 " Высококачественный ЖК-дисплей выдает четкие и яркие изображения, в том числе на открытом воздухе. |
|
Видоискатель с изменяемым углом (FLIR T640) Видоискатель с высоким разрешением удобен при использовании на открытом воздухе или при отключенном ЖК-дисплее. |
|
Видеокамера Встроенная видеокамера с разрешением 5 мегапикселей для создания четких визуальных изображений при любых условиях. |
|
Лазерный указатель Положение лазерного указателя выводится на ИК-изображении, позволяя связать горячую точку на изображении с реальным физическим объектом. |
|
Гибкие интерфейсы Быстрый доступ к интерфейсу цифрового видео, USB для подключения внешних устройств, USB2 для подключения к ПК и подзарядки аккумулятора |
|
Видео MPEG-4 Создание обычных и инфракрасных видеофайлов MPEG-4. |
|
FLIR Thermal Fusion Позволяет совмещать визуальные и инфракрасные изображения для повышения качества анализа. |
|
«Картинка в картинке» Позволяет накладывать ИК-изображение на визуальное. Автоматически настраивается под разные объективы с разным полем обзора. Возможность переноса и изменения размера. |
|
Сенсорный дисплей Сенсорный ЖК-дисплей выводит интерактивность и удобство работы на новый уровень. Благодаря крупным кнопкам с подсветкой и джойстику T640/T620 очень удобны в использовании. |
|
Заметки Добавьте заметку на ИК-изображение проверяемого объекта — просто нарисуйте ее на сенсорном дисплее. |
|
Текстовые и голосовые комментарии Текстовые комментарии можно выбирать из списка. Для оставления голосовых комментариев необходимо подключить Bluetooth-гарнитуру. |
|
Цифровое масштабирование FLIR T640 может выполнить непрерывное цифровое масштабирование 1-8х, а T620 – 1-4х. |
|
MeterLink™ Технология FLIR MeterLinkTM позволяет передавать через Bluetooth® в ИК-камеру данные, полученные на токоизмерительных клещах Extech или с помощью многофункционального измерителя влажности. Технология MeterLinkTM экономит время и исключает риск ошибочных записей. |
|
Wifi Беспроводная передача изображений на смартфон или планшетный ПК. |
Технические характеристики FLIR T620
Создание теплового изображения | |
Угол обзора / минимальное фокусное расстояние | 25° x 19° / 0.25 м 15° x 11° / 0.5 м 45° x 34° / 0.15 м при заказе необходимо указать объективы |
Пространственное разрешение | 0.68 мрад для объектива 25° 0.41 мрад для объектива 15° 1.23 мрад для объектива 45° |
Термочувствительность | 50 мК при 30 °C |
Цифровое масштабирование | Прямой доступ, 4x непрерывное |
Просмотр изображения | |
Видоискатель, функция MSX | Нет |
Измерения | |
Диапазон температур, стандарт | -40 °C... +150 °C +100 °C... +650 °C |
Диапазон температур, опционально | +300 °C... +2 000 °C |
Анализ измерений | |
Профиль вдоль линии | Нет |
Пользовательские профили | Нет |
Создание теплового изображения | |
Разрешение | 640x480 пикселей |
Детектор (FPA) | Микроболометр 640x480 пикселей последнего поколения с шагом 17 мкм |
Спектральный диапазон | 7,8 – 14 мкм |
Частота обновления изображения | 30 Гц |
Фокусировка | Ручная или автоматическая |
Просмотр изображения | |
Дисплей | Сенсорный ЖК-дисплей с диагональю 4,3" и разрешением 800x480 пикселей |
Режимы изображения | ИК-изображение с выбранной цветовой шкалой, цветное визуальное изображение, «Картинка в картинке» (с возможностью изменения размера и перемещения), Thermal Fusion (выше, ниже или в пределах температурного интервала), галерея пиктограмм |
Ручные настройки изображения | Уровень/диапазон/макс./мин. |
Автоматическая настройка изображений, непрерывная или ручная активация | Стандартная или на основе гистограмм изображения |
Автоматическая настройка изображений с фиксированной шкалой | Фиксация макс./мин./диапазона |
Измерения | |
Погрешность | ± 2 °C или ± 2% от показаний |
Анализ измерений | |
Точки измерения | 10 |
Область | 5 окон макс./мин./средними показаниями в рамке или круге |
Автоматическое обнаружение горячих/холодных участков | Макс./мин. знач. темп. и положение отображаются в окне, области или на линии |
Изотерма | Обнаружение высокой/низкой температуры/интервала |
Разность температур | Разница температур между любыми двумя функциями измерений или референтной температурой |
Референтная температура | Устанавливается вручную |
Поправка на коэффициент излучения | Варьируется от 0,01 до 1,0 или выбирается из перечня материалов |
Поправка измерений | Поправка на отраженную температуру, пропускание оптики и атмосферы |
Поправка на внешнюю оптику/окна | Автоматически на основе входных значений пропускания оптики/окна и температуры |
Настройка | |
Параметры изображения | Палитры (Арктика, Полутона, Цвета каления железа, Лава, Радуга и Радуга HC), корректировка изображений (авто/ручная) |
Параметры настройки | Локальная настройка единиц измерения, языка, формата даты и времени, автоматического отключения и яркости экрана |
Настройка информации, показываемой на изображении | Да |
Программируемые кнопки | Да |
Хранение изображений | |
Тип | ИК/визуальные изображения, одновременное хранение ИК-изображений и визуальных изображений |
Формат | Стандартный JPEG, включая данные измерений на карте памяти SD |
Периодическое сохранение изображений | от 7 сек. до 24 ч. (ИК) от 14 сек. до 24 ч. (ИК и визуальное) |
Цифровая камера | |
Встроенная цифровая камера | 5 мегапикселей с видеолампой |
Лазерный указатель | |
Лазер | Полупроводниковый диодный лазер AlGaInP, класс 2 – положение указателя отображается на ИК-изображении |
Положение лазера | Положение указателя отображается на ИК-изображении |
Комментарии к изображениям | |
Голосовые | Хранение с изображением в течение 60 секунд (через Bluetooth®) |
Текстовые | Предварительно заданный текст или набор с клавиатуры на сенсорном экране |
Маркер на изображениях | Пометки, нарисованные на изображении, автоматически сохраняются вместе с ним |
MeterLinkTM | Беспроводное соединение с влагомером Extech MO297 или токоизмерительными клещами Extech EX845 |
Формирование отчетов | |
Мгновенные отчеты в камере | Автоматическое формирование PDF-отчетов на основании выбранных изображений прямо в камере |
Потоковое видео / запись | |
Нерадиометрическое потоковое ИК-видео | MPEG-4 на ПК через USB |
Запись видео в камере | Нерадиометрическое ИК/визуальное – видео, MPEG-4 на карту SD |
WiFi | Беспроводная передача нерадиометрического ИК-видео, MPEG-4 |
Обновления для камеры | |
Автоматическое обновление до последней версии | Автоматическое обновление через ПК с запущенным FLIR Tools |
Интерфейсы обмена данными | |
Интерфейсы | USB-мини, USB-A, Bluetooth®, WiFi, видео DVI |
USB | USB-A: подключение внешнего USB-устройства – USB-мини-B: передача данных с/на ПК / потоковое видео MPEG 4 |
WiFi | Подключение к iPad/iPhone для передачи изображений |
Питание | |
Тип аккумулятора | Ионно-литиевый аккумулятор с заменой на месте |
Время работы от аккумулятора | > 3 часа при 25° |
Зарядная система | Встроенная, адаптер переменного тока, двухсекционное зарядное устройство или 12 В из автомобиля |
Управление питанием | Автоматическое выключение и переход в спящий режим (по выбору пользователя) |
Работа от сети переменного тока | Адаптер переменного тока, 90–260 В перем. тока, 50/60 Гц |
Напряжение адаптера | 12 В постоянного тока на выходе |
Параметры окружающей среды | |
Диапазон рабочих температур | –15... +50 °C |
Диапазон температур при хранении | –40... +70 °C |
Влажность (эксплуатация и хранение), без конденсации | IEC 60068-2-30/24 ч. 95% относительной влажности, от +25 до +40 °C |
Герметичность | IP 54, IEC 60529 |
Устойчивость к ударам | 25 g, IEC 60068-2-29 |
Устойчивость к вибрации | 2 g, IEC 60068-2-6 |
Электромагнитные помехи, излучение | EN 61000-6-3 |
Электромагнитные помехи, защита | EN 61000-6-2 |
Физические характеристики | |
Вес камеры с аккумулятором | 1,3 кг |
Размер камеры (Д × Ш × В) | 143 x 195 x 95 мм |
Крепление на штатив | 1/4" – 20 |
Объективы по запросу | |
Телеобъектив 15° | 15° x 11° / 0,9 м |
Широкоугольный объектив 45° | 45° x 34° / 0,1 м |
Стандартный комплект |
FLIR T620 или FLIR T640: жесткий транспортировочный кейс, ИК-камера с объективами, аккумуляторы (2 шт.), зарядное устройство для аккумулятора, наглазник, адаптер для штатива, ремень, крышка для объектива, гарнитура Bluetooth®, свидетельство о калибровке, компакт-диск с программным обеспечением FLIR Tools™ PC, карта памяти с адаптером, блок питания со сменными вилками, печатное руководство по началу работ, USB-кабель, компакт-диск с пользовательской документацией, HDMI-кабель, карта продления гарантийного срока или регистрационная карта. |
Аксессуары для FLIR T620
Питание | |
Набор переходных устройств для прикуривателя, 12 В пост. тока, 1,2 м [1910490] Можно использовать для питания камеры от разъема автомобильного прикуривателя. |
|
Двухсекционное зарядное устройство с блоком питания [T197865] под разные типы розеток Это двухсекционное зарядное устройство используется для зарядки аккумуляторов тепловизоров FLIR Systems. |
|
Аккумулятор [T197722] Дополнительный аккумулятор позволит вам при проведении диагностики находиться в поле больше времени. |
|
Блок питания под разные типы розеток [T910814] Этот блок питания используется для питания камеры от сети или для зарядки аккумуляторов. Поставляется с разъемами разного типа. |
|
Кабели | |
Кабель USB A мини-B [1910423] Кабель USB для подключения камеры к компьютеру по протоколу USB. |
|
Кабель HDMI-DVI, 1,5 м [T910930] Для вывода изображений в высоком разрешении с камеры на экран через вход DVI. |
|
Кабель HDMI-HDMI, 1,5 м [T910891] Для вывода изображений в высоком разрешении с камеры на экран через вход HDMI. |
|
Гарнитуры | |
Гарнитура Bluetooth® [T197771] Гарнитура Bluetooth® для беспроводного соединения с ИК-камерой в комплекте с микрофоном. |
|
Объективы | |
Объектив 13,1 мм с углом обзора 45°, в комплекте с чехлом [T197915] Угол обзора этих объективов с широким углом практически в два раза больше, чем угол стандартных объективов 25°. Они идеально подходят для широких или высоких объектов или при нехватке места. |
|
Объектив 41,3 мм с углом обзора 15°, в комплекте с чехлом [T197914] Объективы 15° являются популярными дополнительными принадлежностями, обеспечивая увеличение объекта в 1,7 раза больше по сравнению со стандартными объективами. Идеально подходят для съемки небольших или удаленных объектов, например, воздушных линий электропитания. |
|
Объектив 24,6 мм с углом обзора 25°, в комплекте с чехлом [T197922] Стандартный объектив 25° подходит для большинства задач. |
|
Расширенные диапазоны измерений | |
Высокотемпературная опция от +300°C до +2000°C [T197896] Позволяет измерять температуры до +2000°C. |
|
Прочее | |
Прочный транспортировочный кейс [T197924] Прочный, водонепроницаемый транспортировочный кейс из пластика. Все принадлежности надежно зафиксированы. Кейс можно запереть на висячие замки, предусмотрен клапан для предотвращения повышения давления при перевозке в самолете. |
|
Адаптер под штатив [T197731] Адаптер под штатив для монтажа тепловизора на штатив. |
|
Шейный ремень [1124544] Перекидывается вокруг шеи и держит камеру, чтобы предотвратить ее падение. |
|
Большой наглазник [T197883] Крепится на видоискатель. |
|
Стилус [T197753] Для работы с сенсорным дисплеем. |
|
Токоизмерительные клещи Extech EX845 [T910972] Можно подключить к тепловизору через MeterLink™. |
|
Влагомер Extech MO297 [T910973] Можно подключить к тепловизору через MeterLink™. |
