Описание

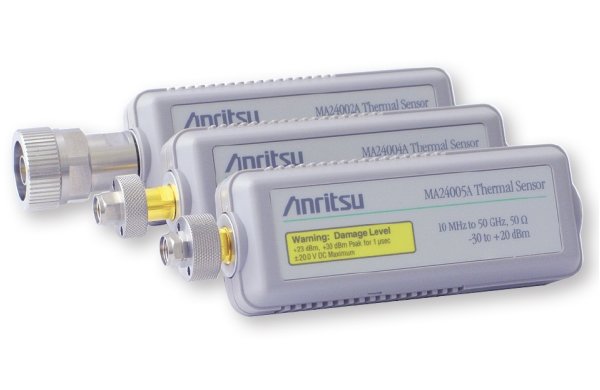

Серия термодатчиков для измерения мощности Anritsu MA2400xAпредназначены для использования с измерителями мощности Anritsu ML2437A, Anritsu ML2438A, Anritsu ML2487B, Anritsu ML2488B, Anritsu ML2495A, Anritsu ML2496A. Датчики выполняют усредненные измерения мощности с высокой точностью в динамическом диапазоне 50 дБм.
В датчиках данной серии используются элементы Зеебека, в котором эффект температурного градиента и миграция зарядов между разнородными металлами дают точное значение средней мощности любой падающей на датчик волны.
Термодатчики Anritsu MA2400xA имеют лучший в своем классе коэффициент стоячей волны, и содержат EEPROM – электрически стираемое перепрограммируемое ПЗУ (ЭСППЗУ) с поправочным коэффициентом и коррекцией линейности. Обеспечивают высокую стабильную точность при измерении любых типов сигналов.
Основные характеристики
- Оптимально подходят для измерений СКЗ (RMS) мощности любых типов сигналов
- Частота: 10 МГц – 18 ГГц
- Видеополоса: 0
- Динамический диапазон: от -30 дБм до +20 дБм
- КСВ: от 1,1 до 1,4 (в зависимости от частоты)
- Время нарастания: менее 15 мс
- Линейность: от 1,8% до 2,5% (в зависимости от частоты)
- Разъем: до 18 ГГц - N(m), до 40 ГГц - K(m), до 50 ГГц - V(m)
