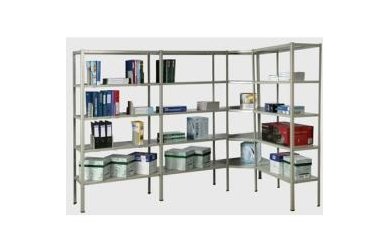

Металлические стеллажи легко собираются и имеют небольшой вес, угловые секции. Стеллаж серии СТФ секционной конструкции, позволяет к собранной предыдущей секции присоединять последующие, что позволяет формировать многосекционный стеллаж любой длины, а также монтировать их в любой конфигурации: в линию, "спина" к "спине", углом. Стеллаж серии СТФ состоит из стоек и полок, крепящихся на стойках с помощью болтовых соединений. Допустимая равномерно-распределенная нагрузка на каждую полку длиной до 1000 мм включительно не превышает 120 кг, для полок длиной 1500 мм с усиленным ребром жесткости эта величина не превышает 100 кг. Грузоподъемность односекционного стеллажа высотой до 2000 мм включительно составляет 600 кг, высотой 2000-2500 мм – 580 кг. Грузоподъемность многосекционного стеллажа (с общей смежной стойкой) высотой до 2000 мм включительно составляет 500 кг, высотой 2000-2500 мм – 440 кг. Равномерно-распределенная нагрузка на верхнюю полку стеллажей не более 60кг (для односекционных стеллажей высотой до 2500мм и многосекционных стеллажей высотой до 2000мм включительно), не более 30кг (для многосекционных стеллажей высотой от 2000 до 2500мм включительно). При использовании регулируемых подпятников грузоподъемность любой секции стеллажа серии СТФ не должна превышать 400кг. Шаг отверстий для крепления полок – 25 мм, стойки и полки окрашены полимерной (порошковой) краской RAL7035 светло-серого цвета, перед окраской все детали стеллажа проходят стадии обезжиривания и антикоррозийной обработки.
При сборке нижняя полка архивного стеллажа должна размещаться не выше 150 мм от пола. Новая стойка СТФ имеет сложный фигурный профиль и завальцованные края, что повышает ее прочность и безопасность. Стойки высотой от 1500 мм комплектуются пластмассовым подпятником, который предохраняет пол от повреждений. Дополнительно можно приобрести регулируемый подпятник (опция).
| Элемент стеллажа | Размеры, мм | Особенности комплектации: RAL 7035 |
|
| Длина | Ширина | ||
|
Полка |
700 |
300 |
8 комп.крепежа, нагрузка 100 кг |
|
Полка |
700 |
400 |
8 комп.крепежа, нагрузка 100 кг |
|
Полка |
700 |
500 |
8 комп.крепежа, нагрузка 100 кг |
|
Полка |
700 |
600 |
8 комп.крепежа, нагрузка 100 кг |
|
Полка |
700 |
800 |
8 комп.крепежа, нагрузка 100 кг |
|
Полка |
1000 |
300 |
8 комп.крепежа, нагрузка 100 кг |
|
Полка |
1000 |
400 |
8 комп.крепежа, нагрузка 100 кг |
|
Полка |
1000 |
500 |
8 комп.крепежа, нагрузка 100 кг |
|
Полка |
1000 |
600 |
8 комп.крепежа, нагрузка 100 кг |
|
Полка |
1000 |
700 |
8 комп.крепежа, нагрузка 80 кг |
|
Полка |
1000 |
800 |
8 комп.крепежа, нагрузка 80 кг |
|
Полка |
1200 |
300 |
8 комп.крепежа, нагрузка 80 кг |
|
Полка |
1200 |
400 |
8 комп.крепежа, нагрузка 80 кг |
|
Полка |
1200 |
50 |
8 комп.крепежа, нагрузка 80 кг |
|
Полка |
1200 |
600 |
8 комп.крепежа, нагрузка 80 кг |
|
Полка |
1500 |
300 |
8 комп.крепежа, нагрузка 100 кг |
|
Полка |
1500 |
400 |
8 комп.крепежа, нагрузка 100 кг |
|
Полка |
1500 |
500 |
8 комп.крепежа, нагрузка 100 кг |
|
Полка |
1500 |
600 |
8 комп.крепежа, нагрузка 100 кг |
|
Стойка СТФ |
500 |
– |
– |
|
Стойка СТФ |
1000 |
– |
– |
|
Стойка СТФ |
1200 |
– |
– |
|
Стойка СТФ |
1500 |
– |
8 комп.крепежа,4 косынки,1 подпятник |
|
Стойка СТФ |
1800 |
– |
8 комп.крепежа,4 косынки,1 подпятник |
|
Стойка СТФ |
2000 |
– |
8 комп.крепежа,4 косынки,1 подпятник |
|
Стойка СТФ |
2200 |
– |
8 комп.крепежа,4 косынки,1 подпятник |
|
Стойка СТФ |
2500 |
– |
8 комп.крепежа,4 косынки,1 подпятник |
|
Крепеж оцинк., комп |
– |
– |
болт,гайка, шайба-М6х12 |
|
Уголок жесткости |
– |
– |
металл 1 мм |
|
Переходник |
– |
– |
8 комп.крепежа, металл 2 мм |
|
Подпятник |
– |
– |
пластмассовый |
|
Полка угловая 300 |
300 |
500 |
2 комп.крепежа |
|
Полка угловая 400 |
400 |
600 |
2 комп.крепежа |
|
Полка угловая 500 |
500 |
700 |
2 комп.крепежа |
|
Полка угловая 600 |
600 |
800 |
2 комп.крепежа |
|
Ограничитель 300 |
– |
300 |
2 комп.крепежа |
|
Ограничитель 400 |
– |
400 |
2 комп.крепежа |
|
Ограничитель 500 |
– |
500 |
2 комп.крепежа |
|
Ограничитель 600 |
– |
600 |
2 комп.крепежа |
|
Ограничитель 700 |
– |
700 |
2 комп.крепежа |
|
Ограничитель 740 |
– |
740 |
2 комп.крепежа |
|
Ограничитель 1000 |
– |
1000 |
2 комп.крепежа |
|
Ограничитель 1040 |
– |
1040 |
2 комп.крепежа |
|
Папкодержатель 300 |
– |
300 |
– |
|
Папкодержатель 400 |
– |
400 |
– |
|
Папкодержатель 500 |
– |
500 |
– |
|
Папкодержатель 600 |
– |
600 |
– |
|
Папкодержатель 700 |
– |
700 |
– |
|
Папкодержатель 800 |
– |
800 |
– |
|
Стенка боковая |
500 |
300 |
– |
|
Стенка боковая |
500 |
400 |
– |
|
Стенка боковая |
500 |
500 |
– |
|
Стенка боковая |
500 |
600 |
– |
|
Стенка боковая |
500 |
700 |
– |
|
Стенка боковая |
500 |
800 |
– |
|
Стенка боковая |
1000 |
300 |
– |
|
Стенка боковая |
1000 |
400 |
– |
|
Стенка боковая |
1000 |
500 |
– |
|
Стенка боковая |
1000 |
600 |
– |
|
Стенка боковая |
1000 |
700 |
– |
|
Стенка боковая |
1000 |
800 |
– |
|
Стенка задняя |
500 |
700 |
– |
|
Стенка задняя |
500 |
740 |
– |
|
Стенка задняя |
500 |
1000 |
– |
|
Стенка задняя |
500 |
1040 |
– |
|
Стенка задняя |
1000 |
700 |
– |
|
Стенка задняя |
1000 |
740 |
– |
|
Стенка задняя |
1000 |
1000 |
– |
