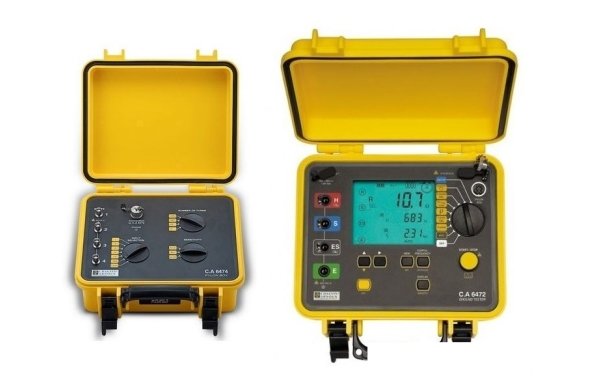

Тестер сопротивления заземления CHAUVIN ARNOUX СА 6472 с модулем СА 6474

Артикул: 1-4530

Измерение сопротивления заземления методом 3-х электродов
• Диапазон измерения сопротивления: от 0,01 Ом до 100 кОм
• Выбор измерительного напряжения: 16 или 32 В эфф
• Выбор частоты измерительного сигнала: от 41 Гц до 5 кГц
• Измерение RS и RH: от 0,01 Ом до 100 кОм
• Постороннее напряжение: макс. 60 В пик
Измерение сопротивления грунта
• Диапазон измерения сопротивления RS-SE: от 0,01 Ом до 100 кОм
• Выбор измерительного напряжения: 16 или 32 В эфф
• Выбор частоты измерительного сигнала: от 41 Гц до 5 кГц
• Измерение RE, RES, RS и RH: от 0,01 Ом до 100 кОм
• Паразитное напряжение: макс. 60 В пик
Измерение сопротивления / проводимости
• Диапазон измерения сопротивления: от 0,001 Ом до 100 кОм
• Измерительный ток: 200 мА при R < 20 Ом
• Объем памяти: 512 записей
• Размеры: 272х250х128 мм
• Вес: 3,2 кг






Тестер сопротивления заземления CHAUVIN ARNOUX СА 6472 с модулем СА 6474 для контроля заземления опор линий электропередач без их отключения.


Измеритель заземления и удельного сопротивления СА 6472 используется для быстрого и всестороннего теста всех заземленных систем, собирая все функции заземления в одном приборе. При использовании с модулем СА 6474, тестер измеряет заземление опор линий электропередач без их отключения.


Многофункциональность

Измерение: удельное сопротивление (методы Венера и Шлумберже), соединение заземлителей, сопротивление грунта, проводимость / сопротивление, бесконтактное измерение сопротивления.

• Измерение сопротивления заземления, удельного сопротивления грунта, разрешение 0,001 Ом – 99,99 кОм, измерение БЕЗ отсоединения системы заземления от нагрузки
• Частота тестирования (изменяемая от 41 до 5000 Гц)
• Методы тестирования (традиционный со штырями, бесконтактный с использованием 1 клещей, бесконтактный с использованием 2 клещей)
• Измерение сопротивления заземления высоковольтной опоры под напряжением (при помощи модуля СА 6474)
• Встроенная память на 512 измерений и USB компьютерный интерфейс


Измерение сопротивления заземления методом 3-х электродов

Для измерения сопротивления RE штыря заземления обычно используется метод 3-х электродов. Также можно измерить и сопротивление вспомогательных штырей заземления - RS и RH. Пользователь может выбирать частоту измерительного сигнала в пределах от 41 до 5 кГц или прибор сделает это автоматически. Прибор имеет специальную утилиту для выбора частоты тестового сигнала. Это позволяет пользователю или автоматически выбрать частоту тестового сигнала, на которой влияние напряжения помехи минимально.


Измерение сопротивления грунта

Если можно выбрать местоположение электрода заземления, то следует провести измерение сопротивления грунта, чтобы определить место, где оно минимально (минимизация цены конструкции). Прибор рассчитывает удельное сопротивление грунта автоматически по методу Венера (Wenner) или Шлумбергера (Schlumberger) сразу после ввода расстояния между штырями. Сопротивления RE, RES, RS и RH также могут быть рассчитаны. Также можно выбрать частоту тестового сигнала.


Измерение сопротивления / проводимости

Проводится 4-проводным или 2-проводным методом, возможна перемена направления измерительного тока. Измерение применяется для проверки:

• Состояния измерительных кабелей
• Состояния соединений между кабелями и измерительными штырями
• Состояния параллельных соединений между заземлителями в группе


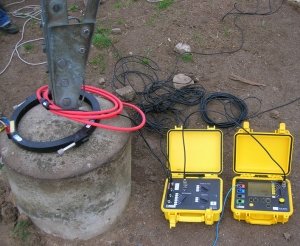

Измерение заземления на опорах линии передач с кабелем заземления (C.A 6474)

Как правило, линии высокого напряжения сопровождаются кабелем заземления или молниизащиты, который соединяет все опоры линий электропередач вместе. Поскольку все опоры связаны этим кабелем, их заземление  - параллельное. Это означает, что невозможно измерить заземление опоры, используя традиционный метод 3-х электродов, если кабель заземления не отсоединен (отсоединение кабеля - опасная и трудоемкая работа). Используя модуль C.A 6474, измеряет заземления опор, даже если опора - часть параллельной системы заземления. БЕЗ отключения опор. С 4 гибкими датчиками тока Ampflex, обмотанными вокруг основ опор, и с частотой измерения до 5 кГц, возможно измерить земной импеданс каждой опоры отдельно и общее сопротивление всех опор вместе. Кроме того, использование гибких датчиков позволяет приобщиться к любой геометрии опор.


Особенности

• Измерение сопротивления заземления методом 3-х электродов
• Измерение связи между заземлителями
• Измерение сопротивления грунта от 0,01 Ом до 100 кОм 
• Измерение сопротивления / проводимости от 0,001 Ом до 100 кОм, измерительный ток: 200 мА при R < 20 Ом 
• Измерение контура заземления с 2 клещами 
• Измерение потенциала грунта 
• Измерение заземления на опорах линии передач с кабелем заземления (C.A 6474)
• Автоматический расчет коэффициента соединения заземлителей и удельного сопротивления грунта 
• Защита от посторонних напряжений до 60 В макс 
• Запись результатов

Принадлежности, входящие в комплект поставки

• Кабель зарядки батареи от сети 220 В – 1 шт
• Руководство пользователя на CD-ROM – 1 шт
• Руководства и специальные метки на разных языках – 5 шт
• Программа для экспорта данных – 1 шт
• Кабель USB – 1 шт
• Клещи С182 для безконтактного измерения сопротивления заземления – 2 шт
• Модуль С.А 6474 – 1 шт
• Переносная сумка - 1 шт
• Соединительный шнур С.А 6472 - С.А 6474 – 1 шт
• Кабель BNC / BNC длиной 15 м – 6 шт
• Гибкие токовые датчики AmpFLEX длиной 5 м – 4 шт
• Комплект с 12 идентификационными колецами AmpFLEX – 1 шт
• Кабель (5м зеленой и 5 м черной маркировки) с зажимами на концах – 2 шт
• Плоские «banana» зажимы с переходниками 4мм – 5 шт
• Зажим – 3 шт
• Калибровочная петля – 1 шт
 CA 6472

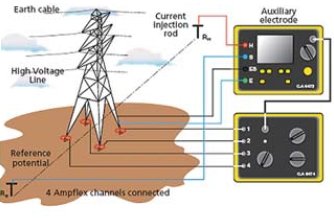

Измерение заземления на опорах линии передач с кабелем заземления (CA 6474)

Как правило, линии высокого напряжения сопровождаются кабелем заземления или молниизащиты, который
соединяет все опоры линий электропередач вместе. Поскольку все опоры связаны этим кабелем, их
заземление — параллельное. Это означает, что невозможно измерить заземление опоры, используя
традиционный метод 3>х электродов, если кабель заземления не отсоединен
(отсоединение кабеля — опасная и трудоемкая работа)

Используя дополнительный модуль СА 6474, прибор СА 6472 измеряет заземления опор, даже если
опора > часть параллельной системы заземления БЕЗ отключения опор.

С 4 гибкими датчиками тока Ampflex, обмотанными вокруг основ опор, и с частотой измерения до 5 кГц, возможно
измерить земной импеданс каждой опоры отдельно и общее сопротивление всех опор вместе БЕЗ ИХ ОТКЛЮЧЕНИЯ.
Кроме того, использование гибких датчиков позволяет приобщиться к любой геометрии опор.
CA 6472




Характеристики
Измерение сопротивления заземления методом 3-х электродов
Диапазон измерения сопротивления от 0,01 Ом до 100 кОм
Выбор измерительного напряжения 16 или 32 В эфф
Выбор частоты измерительного сигнала от 41 Гц до 5 кГц
Измерение RS и RH от 0,01 Ом до 100 кОм
Постороннее напряжение макс. 60 В пик
Измерение сопротивления грунта
Диапазон измерения сопротивления RS-SE от 0,01 Ом до 100 кОм
Выбор измерительного напряжения 16 или 32 В эфф
Выбор частоты измерительного сигнала от 41 Гц до 5 кГц
Измерение RE, RES, RS и RH от 0,01 Ом до 100 кОм
Паразитное напряжение макс. 60 В пик
Дополнительно Автоматический расчет по методу Венера (Wenner) или Шлумбергера (Schlumberger)
сразу после ввода расстояния между штырями
Измерение сопротивления / проводимости
Методы 2-проводный или 4-проводный (в 2-проводном методе возможна компенсация измерительных проводов)
Диапазон измерения сопротивления от 0,001 Ом до 100 кОм
Измерительный ток 200 мА при R < 20 Ом
Объем памяти 512 записей
Соединение оптико-волоконное, USB
Класс защиты IP53
Электробезопасность CAT IV50V, IEC 61326-1, IEC 61010, IEC 61557-1-4-5
Размеры 272х250х128 мм
Вес 3,2 кг
