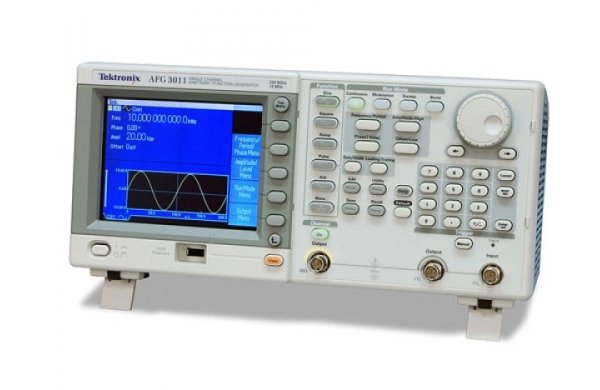

Благодаря непревзойденной производительности, универсальности, интуитивно понятному управлению и доступной цене функциональные и генераторы сигналов произвольной формы серии AFG3000 являются одними из самых полезных приборов в отрасли. |
|
Области применения Комплект поставки: краткое руководство по эксплуатации, шнур питания, кабель USB, компакт-диск с руководством по программированию, руководство по сервисному обслуживанию, драйверы LabView и IVI,компакт-диск с программным обеспечением ArbExpress®, сертификат калибровки,выдаваемый NIST. |
Характеристики приборов серии AFG3000 | ||||
Модель | AFG3011 | AFG3021B/AFG3022B | AFG3101/AFG3102 | AFG3251/AFG3252 |
Каналы | 1 | 1/2 | 1/2 | 1/2 |
Форма сигнала | Синусоидальная, прямоугольная, импульсная, пилообразная, треугольная, sin(x)/x, возрастание и убывание по экспоненциальному закону, функция Гаусса, функция Лоренца, гаверсинус, постоянный ток, шум | |||
Синусоидальный сигнал | 1 мкГц – 10МГц | 1 мкГц – 25 МГц | 1 мкГц – 100 МГц | 1 мкГц – 240 МГц |
Синусоидальный сигнал в пакетном режиме | 1 мкГц – 5 МГц | 1 мкГц – 12,5 МГц | 1 мкГц – 50 МГц | 1 мкГц – 120 МГц |
Эффективная максимальная частота на выходе | 10 МГц | 25 МГц | 100 МГц | 240 МГц |
Неравномерность амплитудной характеристики (1 Впик-пик) | ||||
±0,15 дБ±0,15 дБ±0,15 дБ±0,15 дБ | ||||
5 МГц – 10 МГц | ±0,3 дБ | - | - | - |
5 МГц – 20 МГц | - | ±0,3 дБ | ±0,3 дБ | ±0,3 дБ |
20 МГц – 25 МГц | - | ±0,5 дБ | ±0,3 дБ | ±0,3 дБ |
25 МГц – 100 МГц | - | - | ±0,5 дБ | ±0,5 дБ |
100 МГц – 200 МГц | - | - | - | ±1,0 дБ |
200 МГц – 240 МГц | - | - | - | ±2,0 дБ |
Гармоническое искажение (1 Впик-пик) | ||||
10 Гц – 20 кГц | ||||
20 кГц – 1 МГц | ||||
1 МГц – 5 МГц | ||||
5 МГц – 10 МГц | ||||
10 МГц – 25 МГц | - | |||
>25 МГц | - | - | ||
Общие гармонические искажения (ОГИ) | <0,2% (10 Гц – 20 кГц, 1 Впик-пик) | |||
Побочный сигнал (1 Впик-пик) | ||||
10 Гц до 1 МГц | ||||
1 МГц до 10 МГц | - - - | |||
1 МГц до 25 МГц | - | |||
>25 МГц | - | - | ||
Фазовый шум, типичное значение | смещение 10 кГц, 1 Впик-пик | |||
Остаточные шумы тактового сигнала, типичное значение |
-63 дБ мВт | -63 дБ мВт | -57 дБ мВт | -57 дБ мВт |
Прямоугольный сигнал | 1 мкГц – 5 МГц | 1 мкГц – 12,5 МГц | 1 мкГц – 50 МГц | 1 мкГц – 120 МГц |
Время нарастания/спада | ≤50 нс | ≤18 нс | ≤5 нс | ≤2,5 нс |
Дрожание (ср. кв.), типичное значение | 500 пс | 500 пс | 200 пс | 100 пс |
Пилообразный сигнал | 1 мкГц – 100 кГц | 1 мкГц – 250 кГц | 1 мкГц – 1 МГц | 1 мкГц – 2,4 МГц |
Линейность, типичное значение | ≤0,2% от пикового значения на выходе |
≤0,1% от пикового значения на выходе |
≤0,15% от пикового значения на выходе |
≤0,2% от пикового значения на выходе |
Симметрия | От 0 до 100,0%. | |||
Импульсный сигнал | 1 мГц – 5 МГц | 1 мГц – 12,5 МГц | 1 мГц – 50 МГц | 1 мГц – 120 МГц |
Длительность импульса | 80,00 нс – 999,99 с | 30,00 нс – 999,99 с | 8,00 нс – 999,99 с | 4,00 нс – 999,99 с |
Разрешение | 10 пс или 5 разрядов | |||
Скважность импульса | 0,001 – 99,999% (применяются ограничения длительности импульса) | |||
Время перехода фронта | 50 нс – 625 с | 18 нс – 625 с | 5 нс – 625 с | 2,5 нс – 625 с |
Разрешение | 10 пс или 4 разряда | |||
Задержка переднего фронта | ||||
Диапазон | (Непрерывный режим): 0 пс – значение, равное периоду (пакетный режим с запуском или со стробированием): 0 пс – значение, равное периоду [длительность импульса + 0,8 *(длительность переднего фронта + длительность заднего фронта)] |
|||
Разрешение | 10 пс или 8 разрядов | |||
Выброс, типичное значение | <5% | |||
Дрожание (ср. кв., типичное значение) | 500 пс | 500 пс | 200 пс | 100 пс |
Другие сигналы | 1 мкГц – 100 кГц | 1 мкГц – 250 кГц | 1 мкГц – 1 МГц | 1 мкГц – 2,4 МГц |
Полоса пропускания шума (-3 д5) | 10 МГц | 25 МГц | 100 МГц | 240 МГц |
Тип шумов | Белый гауссовый шум | |||
Постоянный ток (на нагрузке 50 Ω) | -10 – +10 В | -5 – +5 В | -5 – +5 В | -2,5 – +2,5 В |
Сигналы произвольной формы | 1 мГц – 5 МГц | 1 мГц – 12,5 МГц | 1 мГц – 50 МГц | 1 мГц – 120 МГц |
Сигналы произвольной формы в пакетном режиме | 1 мГц – 2,5 МГц | 1 мГц – 6,25 МГц | 1 мГц – 25 МГц | 1 мГц – 60 МГц |
Эффективная полоса пропускания аналогового сигнала (-3 дБ) |
8 МГц | 34 МГц | 100 МГц | 225 МГц |
Энергонезависимая память | 4 формы сигнала | 4 формы сигнала | 4 формы сигнала | 4 формы сигнала |
Память: частота выборки | 2 – 128 K: 250 Мвыб./с | 2 – 128 K: 250 Мвыб./с | >16 K – 128 K: 250 Мвыб./с 2 – 16 K: 1 Гвыб/с |
>16 K – 128 K: 250 Мвыб./с 2 – 16 K: 2 Гвыб/с |
Вертикальное разрешение | 14 бит | 14 бит | 14 бит | 14 бит |
Время нарастания/время спада | ||||
Среднеквадратичное значение дрожания | 4 нс | 4 нс | 1 нс при 1 Гвыб./с 4 нс при 250 Мвыб./с |
500 пс при 2 Гвыб./с 4 нс при 250 Мвыб./с |
Амплитуда, нагрузка 50 Ω | 20 мВпик-пик – 20 Впик-пик | 10 мВпик-пик – 10 Впик-пик | 20 мВпик-пик – 10 Впик-пик | >200 МГц: 50 мВпик-пик – 4 Впик-пик |
Амплитуда, разомкнутая цепь | 40 мВпик-пик – 40 Впик-пик | 20 мВпик-пик – 20 Впик-пик | 40 мВпик-пик – 20 Впик-пик | >200 МГц: 100мВпик-пик – 4 Впик-пик |
Погрешность | ±(2% от значения +2 мВ) (1 кГц синусоидальная волна, смещение 0 В, амплитуда >20 мВпик-пик) |
±(1% от значения +1 мВ) (1 кГц синусоидальная волна, смещение 0 В, амплитуда >10 мВпик-пик) | ||
Разрешение | 0,1 мВпик-пик, 0,1 мВ ср. кв., 1 мВ, 0,1 дБ мВт или 4 разряда | |||
Единицы измерения | Впик-пик, Вср. кв., дБ мВт (только для сигналов синусоидальной формы) | |||
Выходной импеданс | 50 Ω | |||
Значение импеданса нагрузки | Можно выбрать следующие значения: 50 Ω, 1 Ω – 10,0 кΩ, функция High Z (настраивает отображаемое на экране значение амплитуды согласно выбранному импедансу нагрузки) |
|||
Изоляция | 42 Впик., максимальное значение относительно шины заземления | |||
Защита от короткого замыкания | Выходные сигналы надежно защищены от постоянных коротких замыканий на плавающую шину заземления | |||
Защита от внешнего напряжения | Чтобы защитить выходные сигналы от подачи внешнего напряжения, используйте адаптер плавкого предохранителя 013-0345-00 | |||
Диапазон смещения постоянной составляющей, нагрузка 50 Ω |
±(10 Впик. – амплитуда пик-пик/2) | ±(5 Впик. – амплитуда пик-пик/2) | ±5 Впик. постоянный ток | ±2,55 Впик. постоянный ток |
Диапазон смещений постоянной составляющей, разомкнутая цепь |
±(20 Впик. – амплитуда пик-пик/2) | ±(10 Впик. – амплитуда пик-пик/2) | ±10 Впик. постоянный ток | ±5 Впик. постоянный ток |
Погрешность | ±(2% от |значение| +10 мВ + 1% от значения амплитуды (Впик-пик)) |
±(1% от |значение| +5 мВ +0,5% от значения амплитуды (Впик-пик)) | ||
Разрешение | 1 мB |
Модуляция Амплитудная, частотная, фазовая Формы несущей – все за исключением Pulse (Импульсная), Noise (Шум) и DC (Постоянный ток). Источник – внутренний/внешний. Форма внутреннего, модулирующего сигнала – синусоидальная, прямоугольная, пилообразная, шум, произвольная (АМ: максимальная длительность сигнала 4 096; ЧM/ФМ: максимальная длительность сигнала 2 048). Частота внутренней модуляции – от 2 мГц до 50,00 кГц. Глубина амплитудной модуляции – от 0,0 до +120,0%. Минимальное пиковое значение девиации частоты ЧМ-несущей – постоянный ток. Максимальное пиковое значение девиации частоты ЧМ-несущей – см. таблицу ниже. Модуляция с частотной манипуляцией Формы несущей – все за исключением Pulse (Импульсная), Noise (Шум) и DC (Постоянный ток). Источник – внутренний/внешний. Частота внутренней модуляции – от 2 мГц до 1 000 МГц. Число манипуляций – 2. Широтно-импульсная модуляция Формы несущей – Pulse (Импульсная). Источник – внутренний/внешний. Форма сигнала внутренней модуляции – синусоидальная, прямоугольная, пилообразная, шум, произвольная (максимальная длительность сигнала 2 048). Частота внутренней модуляции – от 2 мГц до 50,00 кГц. Отклонение – от 0 до 50,0% от значения периода импульса. |
Свипирование Формы сигналов – все за исключением Pulse (Импульсная), Noise (Шум) и DC (Постоянный ток). Тип – по линейному или логарифмическому закону. Время развертки – от 1 мс до 300 с. Время удержания/возврата – от 0 мс до 300 с. Максимальное общее время развертки – 300 с. Разрешение – 1 мс или 4 разряда. Общая погрешность времени развертки, типичное значение – 0,4%. Минимальная начальная/конечная частота – все, за исключением ARB (Произвольная): 1 мкГц, ARB (Произвольная): 1 мГц. Максимальная начальная/конечная частота – см. таблицу ниже. Пакетная передача Формы сигналов – все за исключением Pulse (Импульсная), Noise (Шум) и DC (Постоянный ток). Тип – с запуском, стробированный (от 1 до 1 000 000 циклов или без ограничения). Частота внутренней синхронизации – от 1 мс до 500,0 с. Источники стробирования и синхронизации – внутренний, внешний, интерфейс дистанционного управления. |
?Модуляция: максимальное пиковое значение девиации частоты ЧМ-несущей |
AFG3011 | AFG3021B/AFG3022B | AFG3101/AFG3102 | AFG3251/AFG3252 | |
Синусоидальная | 5 МГц | 12,5 МГц | 50 МГц | 120 МГц |
Прямоугольная | 2,5 МГц | 6,25 МГц | 25 МГц | 60 МГц |
Произвольная | 2,5 МГц | 6,25 МГц | 25 МГц | 60 МГц |
Другие формы | 50 кГц | 125 кГц | 500 кГц | 1,2 МГц |
Отклонение фазового угла фазовой модуляции – от 0,0° до +180,0°. | ||||
?Свипирование: максимальная начальная/конечная частота | ||||
Синусоидальная | 10 МГц | 25 МГц | 100 МГц | 240 МГц |
Прямоугольная | 5 МГц | 12,5 МГц | 50 МГц | 120 МГц |
Произвольная | 5 МГц | 12,5 МГц | 50 МГц | 120 МГц |
Другие формы | 100 кГц | 250 кГц | 1 МГц | 2,4 МГц |
Удалённое программирование | GPIB, LAN 10BASE-T/100BASE-TX, USB 1.1 совместимость со стандартами SCPI-1999.0 и IEEE 488-2 |
||||
Время настройки, типичное значение | USB | LAN | GPIB | ||
Изменение формы сигнала | 95 мс | 103 мс | 84 мс | ||
Изменение частоты | 2 мс | 19 мс | 2 мс | ||
Изменение амплитуды | 60 мс | 67 мс | 52 мс | ||
Выбор пользовательского сигнала произвольной формы | 88 мс | 120 мс | 100 мс | ||
Время загрузки данных для 4000 точек данных сигнала, типичное значение | 20 мс | 84 мс | 42 мс |
Рекомендуемые принадлежности
Монтажный набор – RM3100.
Адаптер плавких предохранителей, BNC-P –BNC-R – 013-0345-00.
Комплект плавких предохранителей, 3 шт., 0,125 А – 159-0454-00.
Экранированный кабель BNC, длина 0,9 м – 012-0482-00.
Экранированный кабель BNC, длина 2,7 м – 012-1256-00.
Кабель GPIB, с двойным экранированием – 012-0991-00.
Дополнительные входы ?Общие характеристики |
