Описание

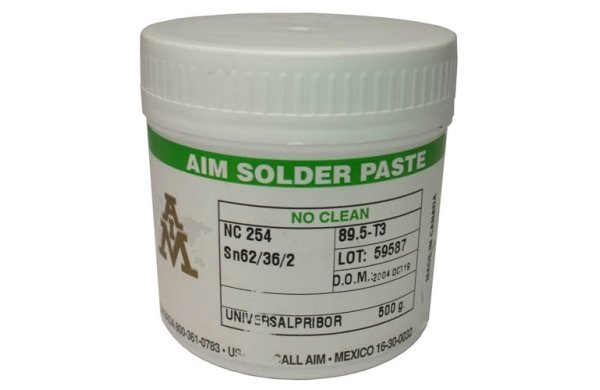

Паяльная паста NC254 Sn62/Pb36/Ag2 разработана для смешанного монтажа (одновременной пайки компонентов со свинцом и без свинца). NC254 обеспечивает широкий диапазон используемых профилей оплавления. За счет применения составляющих флюса, используемых для изготовления бессвинцовых паст, снижается вероятность образования дефектов при пайке компонентов с бессвинцовым покрытием выводов свинецсодержащей пастой.
Отличная смачивающая способность паяльной пасты NC254 позволяет получить яркие, гладкие, блестящие паяные соединения. NC254 демонстрирует полное удаление или снижение количества полостей под микроBGA. Паяльная паста NC254 разработана для нанесения через трафарет. Имеет стабильные свойства при изменении влажности. Консистенция и так называемый допуск на влажность расширяют срок жизни паяльной пасты на трафарете.
Условия хранения
При хранении в холодильнике (40 С) 254 сохраняет свои свойства в течение 1 года, при комнатной температуре (220 С) – в течение 6 месяцев. Продукт не подлежит замораживанию.
Перед распечатыванием пасту необходимо выдержать при комнатной температуре около 8 часов для равномерного прогревания. Не нагревайте пасту искусственно во избежание расслоения.
Тщательно перемешать в течение 1-3 минут.
Не допускать хранения новой пасты и оставшейся при использовании в одном контейнере; открытый контейнер держать запечатанным в промежутках между использованием.
Нанесение
Нанесите пасту на трафарет в количестве, достаточном для обеспечения плавного скольжения во время печатного цикла. Обычно бывает достаточно валика диаметром 1,2-1,6 см.
Наносите небольшие количества пасты на трафарет через контролируемые интервалы времени, поддерживая свойства пасты в рабочем состоянии.
Частота очистки трафарета варьируется в зависимости от нанесения и может быть произведена с помощью средства для очистки трафаретов 200AХ-10 или DJAW-10. Рекомендуется их использование в умеренных количествах и удаление излишков очистителя с поверхности трафарета.
NC254 обеспечивает время/силу схватывания, необходимые для современного высокоскоростного установочного оборудования. Эффективность и надежность продукта возрастают при обеспечении надежного закрепления печатной платы во время сборки.
Отмывка
При необходимости отмывку 254 можно произвести водой с добавлением средства для отмывки или соответствующих растворителей.
Правила безопасности
Использование вентиляции и средств персональной защиты.
Храните содержащие свинец материалы только в специальных емкостях.
