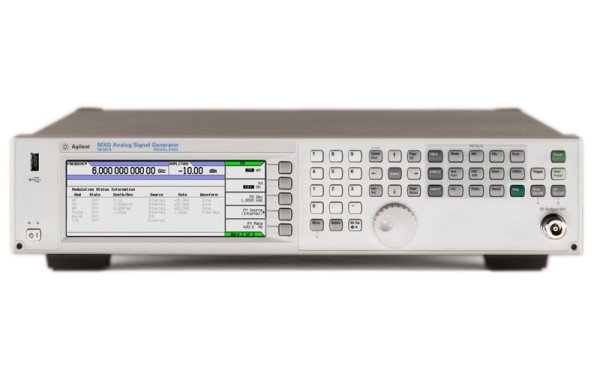

СВЧ аналоговый генератор сигналов Agilent Technologies N5183A-532

• Диапазон частот от 100 кГц до 31,8 ГГц
• Выходная мощность + 18 дБм для компенсации потерь в испытательных системах
• Время переключения частоты ≤ 900 мкс для повышения производительности измерений
• Высокая надежность и простое техническое самообслуживание снижают стоимость владения

Генератор N5183A серии MXG обладает характеристиками, которые требуются при решении множества задач широкополосных измерений. Прибор выполнен в компактном корпусе высотой 2U, что делает его действительно полезным инструментом для применения в испытаниях при производстве СВЧ компонентов и систем, включая замену гетеродина, проверку усилителя на лампе бегущей волны и антенные измерения.

Мощность для компенсации потерь в системе

Каждый инженер, работающий в области СВЧ, знает, что при увеличении частоты возникают потери мощности в кабелях, переключателях, фильтрах и других компонентах испытательной системы. Аналоговый генератор сигналов N5183A серии MXG обеспечивает +18 дБм до 20 ГГц, чтобы компенсировать эти потери и обеспечить достаточную мощность для испытуемого устройства.

Повышение производительности

Требования производственного плана обязывают, чтобы современные испытательные системы обеспечивали высокую производительность измерения. Генератор N5183A серии MXG обеспечивает выдачу быстрых надежных стимулов с временем переключения частоты менее 900 мкс (типично менее 600 мкс) и временем переключения амплитуды менее 5 мс (типично менее 2 мс) в режиме цифрового ступенчатого свипирования.

Более низкая стоимость владения

Каждый элемент генератора N5183A серии MXG разработан так, чтобы максимально увеличить коэффициент использования и снизить стоимость владения прибора. Был реализован ряд мер, начиная от создания более простой конструкции, обеспечивающей высокую надежность, до разработки средств упрощенного технического самообслуживания, эффективного (с точки зрения стоимости и временных затрат). Выбор варианта автоматического самообслуживания генератора серии MXG обеспечивает быстрый возврат прибора на производственную линию. Генератор серии MXG обеспечивает возможность 100%Fой внутренней диагностики и состоит из пяти легко заменяемых и предварительно откалиброванных блоков, благодаря чему любое потенциальное время простоя составляет менее одного рабочего дня.

Обширная кодовая совместимость

Генератор серии MXG позволяет увеличить срок службы автоматизированных испытательных систем без потери существенных инвестиций в программное обеспечение. Обеспечивая совместимость с языками програмирования указанных ниже генераторов сигналов HP/Agilent, генератор серии MXG позволяет легко обновить существующие испытательные системы.
• Серия 8340
• Серия 8370
• Серия ESG
• Серия 8360
• Серия 8662A/8663A
• Серия PSG

Технические характеристики

Частота
Диапазон
от 100 кГц до 31,8 ГГц

Минимальная частота
100 кГц 1
Разрешающая способность
0,01 Гц
Сдвиг фазы
Регулируется с номинальным приращением 0,01°.

Время переключения частоты ^{2, 3}

Нестабильность частоты
Старение ± температурная зависимость ± зависимость от напряжения сети
Внутренний опорный генератор, старение
<±1 x 10^-6/год
Температурный коэффициент
±1 x 10^-6 от 0 до 55 °C (тип.)
Влияние напряжения сети питания
±0,1 x 10^-6 для изменения +5% -10% (ном.)
Выход опорного сигнала
Частота: 10 МГц
Уровень: ≥ +4 дБм (ном.) на нагрузке
Вход внешнего опорного сигнала

Цифровое свипирование
Режимы работы: пошаговое свипирование (с равномерным шагом или по логарифмическому закону)
Свипирование по списку (произвольный список значений частот). Возможно также одновременное свипирование по уровню.
Диапазон свипирования: в пределах полосы рабочих частот прибора
Время выдержки: от 100 мкс до 100 с
Число точек:
– от 2 до 65535 (пошаговое свипирование)
– от 1 до 1601 (свипирование по списку)
Закон свипирования: линейный или логарифмический
Запуск: автоматический, от клавиши

1 Характеристики ниже 250 кГц не гарантированы, за исключением оговоренных случаев.
2 Время от момента получения команды SCPI или сигнала запуска до установления частоты в пределах 0,1 х 10F6 от конечного значения, или в пределах 100 Гц (любое большее значение), и уровня в пределах 0,2 дБ.
3 Технические характеристики не применимы при переключении на/из диапазона частот

 Уровень

Выходная мощность ¹ (дБм)

Минимальная выходная мощность
Стандартная комплектация: – 20 дБм
Опция 1E1: – 90 дБм ¹
1 Технические характеристики приведены для диапазона температур от 15 до 35 °C. Максимальная
выходная мощность обычно уменьшается на 0,2 дБ/°C для температур вне этого диапазона.
2 Возможность установки уровня мощности на 2 дБ выше, чем указано.
3 Возможность установки уровня мощности до +30 дБ.
4 Возможность установки уровня мощности до −130 дБ.

Разрешение: 0,01 дБ
Шаговый аттенюатор (опция 1E1): от 0 до 115 дБ, шаг 5 дБ
Скорость переключения уровня ^{1, 2}

Абсолютная погрешность уровня [dB] ^{3, 4}

Абсолютная погрешность уровня с опцией 1E1 [dB] 4

1 Время от приема команды SCPI или сигнала запуска до установления уровня в пределах 0,2 дБ.
2 Характеристика неприменима при переключении из уровня или на уровень, при которых уровни АРМ < – 5 дБм для опции 540 или < 0 дБм для опции 520.
3 Абсолютная огрешность уровня применима от −20 дБм до макс. выходной мощности для диапазона температур от 15 до 35 °C.
4 Для температур вне этого диапазона абсолютная погрешность уровня увеличивается на 0,01 дБ/°С (для частот до 4,5 ГГц) и на 0,02 дБ/°С (для частот свыше 4,5 ГГц). Для приборов с соединителями типа N (опция 1ED) технические характеристики обычно ухудшаются на 0,2 дБ на частотах выше 18 ГГц. Технические характеристики не нормируются при уровнях мощности, превышающих указанную максимальную выходную мощность.

 Частота спектра

Однополосный фазовый шум (при отстройке на 20 кГц)

Остаточная ЧМ (режим НГ, полоса от 300 Гц до 3 кГц, требования МККТТ, СКЗ): менее N х 2 Гц (тип.)

  Характеристики аналоговой модуляции

Полосы частот ¹

 Частотная модуляция (ЧМ) (опция UNT)

Макс. девиация: N х 10 МГц (ном.)
Разрешение: 0,1 % от девиации или 1 Гц, большее из значений (ном.)
Погрешность девиации (частота модуляции 1 кГц, девиация N х 100 кГц):
менее ±2 % + 20 Гц
Частотная характеристика в полосе модуляции (при девиации 100 кГц)


Искажения (частота модуляции 1 кГц, девиация N х 100 кГц): менее 0,4 %
Чувствительность по внешнему входу
+1 В (пик.) для указанной девиации (ном.)

 Фазовая модуляция (ФМ) (опция UNT)

Девиация и частотная характеристика модуляции

Разрешение: 0,1 % от девиации (ном.)
Погрешность девиации (частота модуляции 1 кГц, норм. полоса):
<+0,5 % + 0,01 рад (тип.)
Искажения (частота модуляции 1 кГц, норм. полоса): менее 0,2 % (тип.)
Чувствительность по внешнему входу
+1 В (пик.) для указанной девиации (ном.)

Амплитудная модуляция (АМ) (опция UNT) ²

Закон модуляции: линейный или экспоненциальный
Глубина модуляции
• Максимальная: 90 %
• Разрешение: 0,1 % от глубины модуляции (ном.)
• Погрешность глубины модуляции (частота 1 кГц):
менее ±4 % от уст. значения +1 % (тип.)
Полоса частот модуляции (при неравномерности 3 дБ)
• Связь по пост. току: от 0 до 10 кГц (тип.)
• Связь по перем. току: от 5 Гц до 10 кГц (тип.)
Искажения (частота 1 кГц, глубина 30%): менее 2 % (тип.)
Чувствительность по внешнему входу
+1 В (пик.) для указанной глубины модуляции (ном.)

Импульсная модуляция (ИМ) (опция UNU) ³

Отношение уровней в импульсе/в паузе: более 80 дБ (тип.) 4
Время нарастания: не более 50 нс (тип.)
Время спада: не более 50 нс (тип.)
Миним. длительность импульса
• АРМ включена: ≥2 мкс (тип.)
• АРМ выключена: ≥500 нс
• Разрешение: 20 нс (ном.)
Частота повторения импульсов
• АРМ включена: от 0 до 500 кГц
• АРМ выключена: от 0 до 2 МГц
Погрешность уровня: не более 1 дБ (тип.) (относительно значения
в режиме НГ при включенной или выключенной АРМ)
Просачивание видеоимпульса: не более 350 мВ (тип.)
Выброс на импульсе: не более 15 % (тип.)

1 N-коэффициент, используемый в данном документе для определения некоторых характеристик.
2 Характеристики АМ указаны для несущих частот выше 2 ГГц, АРМ включена, огибающая АМ не превышает макс. уровня мощности, либо ниже −15 дБм для опции 520 или F20 дБм для опции 540.
3 Характеристики ИМ указаны для частот выше 500 МГц. Работает при снижении до 10 МГц.
4 Применимо для уровней мощности > −5 дБм для опции 1E1.

Общие характеристики N5183А

Дистанционное программирование
• Интерфейсы
– GPIB: IEEEF488.2, 1987 г. с функциями приёмника и передатчика
– LAN: 100BaseFT, совместимость с классом С стандарта LXI
– USB: версия 2.0
• Язык программирования
– SCPI, версия 1997.0
• Языковая совместимость, поддерживающая подсистему общих команд 3
– Agilent Technologies: серия 8360, E8247C, E8257C, E8257D, E8241A,
E8244A, E8251A, E8254A, E4428C, E4438C, E8267C/D, 8662A, 8663A,
83711B, 83712B, 83731B, 83732B, 83751B, 83752B, 8340B, 8341B
Требования к электропитанию
• Сеть переменного тока от 100 до 120 В, от 50 до 60 Гц
• Сеть переменного тока от 220 до 240 В, от 50 до 60 Гц
• Потребляемая мощность 250 Вт максимум
Диапазон рабочих температур
• От 0 до 55 °C
Диапазон температур хранения
• От −40 до 70 °C
Требования безопасности
Соответствуют European Low Voltage Directive 73/23/EEC, скорректированной
на основании 93/68/EEC
– IEC/EN 61010F1
– Канада: CSA C22.2 No. 61010F1
– США: UL 61010F1
Электромагнитная совместимость (ЭМС)
Соответствуют European EMC Directive 89/936/EEC, скорректированной на
основании 93/68/EEC
– IEC / EN 61326
– CISPR, публикация 11 группа 1, класс A
– AS / NZS CISPR 11:2002
– ICES / NMBF001
Память
Память распределена между данными состояния прибора, файлами данных
пользователя, файлами списка свипирования, последовательностей сигнала
и другими файлами. В N5183A MXG доступно 512 МБ флэш-памяти.
В зависимости от того, как используется эта память, может быть запомнено
до 1000 состояний прибора
Режим защищенной среды (опция 006)
Очистка памяти. Память очищается при включении питания, и экранное
изображение гасится
Масса: не более 13,8 кг (30 фунтов) без упаковки; не более 28,4 кг
(62 фунта) в упаковке
Габаритные размеры (В х Ш х Г):
103 х 426 х 432 мм (4,07 х 16,8 х 17 дюймов)
Рекомендуемый межповерочный интервал: 24 месяца
