Для обеспечения безотказной работы измерительных систем, а также для подбора оптимальных условий измерения микровлажности газов нами были разработаны специализированные системы пробоподготовки газов СПГ, в которых используются хорошо зарекомендовавшие себя измерительные преобразователи влажности серии ИПВТ-08.
Системы СПГ включают в себя набор устройств для фильтрации газа от частиц пыли или примесей масла, понижения давления газа, измерения давления газа, а также контроля за расходом газа.
Системы СПГ разделяются на 2 типа:

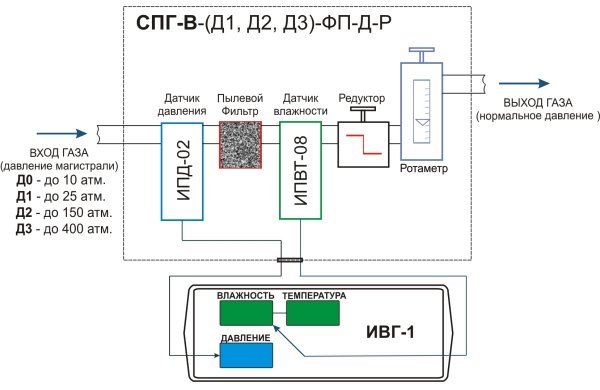

СПГ-В - система для измерения температуры точки росы сжатых газов при давлении, равном давлению в газовой магистрали.
СПГ-Н - система для измерения температуры точки росы сжатых газов при атмосферном давлении, с понижением текущего.
Обозначения функциональных элементов систем:
Д1 – 25 атм.; Д2 – 160 атм.; Д3 – 400 атм.;
ФМ или ФП – наличие фильтра (масляного или пылевого соответственно);
Р – наличие ротаметра;
Д – наличие датчика давления
Набор функциональных элементов определяется при заказе.
- входное давление до 25 атм.
- масляный фильтр
| Осушаемые газы: | воздух, азот, инертные газы |
| Условия эксплуатации: | |
| температура, °С: | +5…+40 |
| относительная влажность, %: | 2…98 |
| Класс чистоты газа по влажности (на входе системы), не хуже газа на входе системы | 5 |
| Тонкость фильтрации, мкм | 1 |
| Влажность измеряемого газа, °Ст.р. | -80...0 |
| Способ подключения к газовой магистрали: | обжимная трубка Ø6 |
| Габаритные размеры, мм | 460х310х160 |
| Масса изделия, кг, не более | 10 |
| Максимально допустимое давление газа на входе, атмосферы, атм, не более: | 25 |
| Наличие датчика давления | нет |
| Тип фильтра | масляный |
| Наличие ротаметра | нет |
