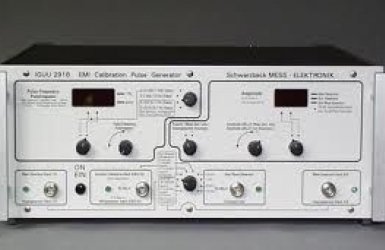

Синусоидальный и Импульсный Генератор с EMI-калибровкой Schwarzbeck IGUU 2916

Артикул: 1-345869

  • Частотный диапазон 9 кГц - 1ГГц;
  • Диапазон частоты следования импульса: < 200 Гц;
  • Доступна частота следования импульса в диапазоне от 0,1 Гц до 20 кГц;
  • Возможность полного тестирования EMI-приёмников, включая детекторы квази-пиковой-CISPR, усредняющие и пиковые;


Технические характеристики:

  • Возможность полного тестирования EMI-приёмников, включая детекторы квази-пиковой-CISPR, усредняющие и пиковые;
  • Регуляторы и led-дисплей используются для настройки и считывания частоты следования импульса и амплитуды (только для основного генератора). Для задания частоты следования импульса используется кварцевый опорный генератор и делители.
  • Генератор синусоидальных волн производит частоты в диапазоне 100 кГц, 1МГц, 10 МГц и 100 МГц при 60 дБмкВ. В генераторе используется контроль над выходным напряжением и поддерживается кварцевым генератором использующим делители и умножители частоты, а значит отпадает необходимость подключать внешний генератор сигналов для сравнения синусоидальных волн с импульсными.



Спецификация
Основной выход
Частота следования импульса 0,1 Гц-200 Гц
0-20 Гц c шагом 0,1 Гц, 0 -200 Гц с шагом 1 Гц
Погрешность ± 2x10-4
Форма импульса почти прямоугольная
Длительность импульса

A: 270 нс,

B: 6 нс,

C/D: 0,3 нс

Основные характеристики
Размеры (ШхВхГ) 447x180x460 мм

 Информация для заказа:

  • KU 9616...Переключатель для коаксильного кабеля
  • IEEE-интерфей
