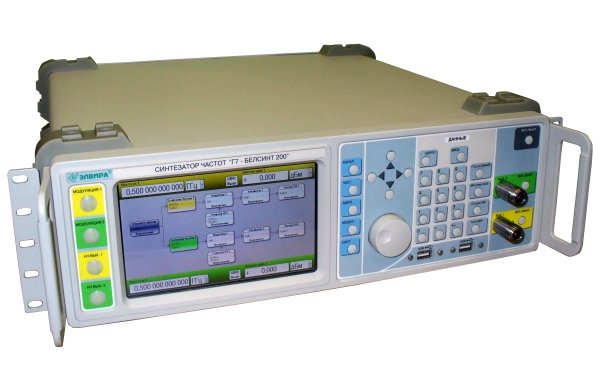

Синтезированный генератор сигналов Г7-БЕЛСИНТ 200
Г7 БЕЛСИНТ-200 - это источник прецизионных гармонических и модулированных сигналов, отличающийся инновационной архитектурой с использованием двух идентичных по параметрам независимых каналов генерации, каждый из которых позволяет заменить импортный прибор уровня high-end.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Синтезаторы частот Г7-БЕЛСИНТ 200 предназначены для генерации гармонических колебаний, а также сигналов с аналоговой модуляцией в диапазоне частот от 200 МГц (опционально от 100 кГц) до 20 ГГц. Высокая спектральная чистота сигнала, малая скорость переключения и высокий уровень выходной мощности позволяют с успехом использовать синтезаторы частот данной модели практически в любых приложениях, требующих замещения (симуляции) гетеродина. Высокая точность установки уровня и широкий диапазон его регулировки делают данные генераторы надежным средством проверки и калибровки различных приемных устройств. Наличие второго канала с полностью независимым управлением и идентичными базовыми характеристиками позволяет с успехом решать традиционно трудоемкие задачи по измерению параметров интермодуляции усилителей и смесителей, а также потерь в преобразовании различных СВЧ конверторов.
ОБЩИЕ ХАРАКТЕРИСТИКИ
• Операционная система WINDOWS 7
• Дисплей цветной сенсорный ЖКИ с диагональю 17,5 см, разрешение 1920 х 1080 точек
• СВЧ Выходы Разъемы 3,5 мм гнездо, 50 Ом
• КСВН выхода • Дополнительные ВЧ разъемы
На задней панели: вход синхронизации (разъем BNC гнездо), выход синхронизации (разъем BNC гнездо), вход опорного сигнала 10 МГц (разъем BNC гнездо), выход опорного сигнала 10 МГц (разъем BNC гнездо); на передней панели: вход внешней модуляции для канала 1 (разъем BNC гнездо), вход внешней модуляции для канала 2 (разъем BNC гнездо), выход НЧ 1 (разъем BNC гнездо), выход НЧ 2 (разъем BNC гнездо)
• Разъемы для связи с внешними устройствами Ethernet, RS-232, GP-IB, 3 разъема USB (2 на передней панели, 1 на задней панели)
• Источник питания
питание генератора осуществляется от сети переменного тока с напряжением (220 ± 22) В частотой (50 ± 0,5) Гц и содержанием гармоник до 5 %
• Время выхода на рабочий режим 30 минут
• Продолжительность непрерывной работы не менее 8 часов
• Габариты 490 мм х 445 мм х 158 мм (Г х Ш х В)
• Вес15 кг (со всеми аппаратными опциями)
