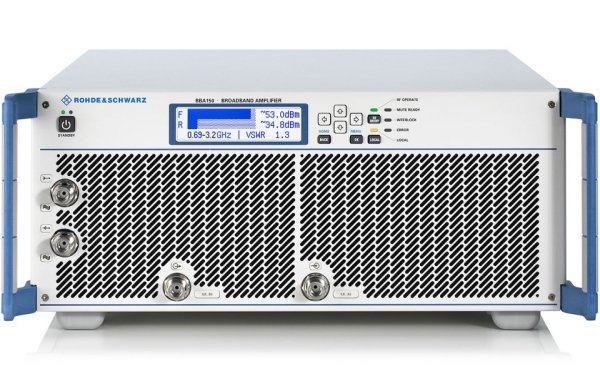

Широкополосный усилитель Rohde & Schwarz BBA15

Артикул: 1-362334

  • Полоса рабочих частот от 9 кГц до 6 ГГц
  • Выходная мощность до 3 кВТ
  • Устойчивость к 100% рассогласованию
  • Подходит для амплитудной, частотной, фазовой и импульсной модуляции (в зависимости от типа входного сигнала)


Короткое описание

R&S®BBA150 - это семейство модульных гибких и современных широкополосных усилителей. Набор функций управления и контроля позволяет создавать на их базе очень компактные ЭМС-системы. В усилители серии R&S®BBA заложена возможность модификации под конкретные требования. Способность к расширению функциональности в максимальной степени защищает сделанные капиталовложения и обеспечивает готовность к будущим изменениям.

Описание

  1. Полоса рабочих частот от 9 кГц до 6 ГГц
  2. Выходная мощность до 3 кВТ
  3. Устойчивость к 100% рассогласованию
  4. Подходит для амплитудной, частотной, фазовой и импульсной модуляции (в зависимости от типа входного сигнала)
  5. Системный контроллер с обновляемым программным обеспечением для осуществления гибкого управления и дополнительные опции для конфигурирования
  6. 19-дюймовый корпус, подходит для крепления в стойке
  7. Широкий диапазон допустимых напряжений питания (100 - 415 В переменного тока)
  8. Трехлетняя гарантия

Краткое описание

R&S®BBA150 - это семейство модульных гибких и современных широкополосных усилителей. Набор функций управления и контроля позволяет создавать на их базе очень компактные ЭМС-системы. В усилители серии R&S®BBA заложена возможность модификации под конкретные требования. Способность к расширению функциональности в максимальной степени защищает сделанные капиталовложения и обеспечивает готовность к будущим изменениям.

Широкополосные усилители R&S®BBA подходят для широкого использования в условиях обеспечения ЭМС в системах связи, в научно-исследовательских учреждениях и при проектировании аппаратных средств. Они поддерживают возможность оптимального масштабирования и конфигурирования. Благодаря модульной конструкции усилители можно легко модернизировать под конкретные требования по выходной мощности и частотному диапазону.Даже в базовую версию усилителя шириной 19 дюймов и высотой 4 HU включен мощный системный контроллер, обеспечивающий управление в установленных частотных диапазонах (ВЧ-трактах), включение соответствующих компонентов (переключателя входов, предусилителя и усилителя мощности) и контроль работы системы.Пользовательский интерфейс (графический дисплей на усилителе или интерфейс веб-браузера) обеспечивает эффективное управление усилителем, а поддержка разнообразных интерфейсов дистанционного управления позволяет интегрировать усилитель в состав автоматизированной лаборатории или иной системы. Модули расширения позволяют разместить дополнительные блоки усилителя, что дает возможность преобразовать усилитель R&S®BBA в более мощную систему и/или организовать работу в дополнительных частотных диапазонах.Особенности

Все в одном блоке

  • Компактность и модульная конструкция
  • Расширенные опции переключения
  • Многочисленные частотные диапазоны в одном компактном устройстве

Модульная конструкция, удобство, готовность к использованию в будущем

  • Доступна основная единица и дополнительные элементы
  • Настольная или модель для стойки
  • Обновляемый программный системный контроллер
  • R&S®BBA150 «растет» вместе с предъявляемыми требованиями

Высокая надежность, как у телепередатчиков

  • Надежность и доступность
  • Выигрыш в стоимости за счет уменьшения времени простоя

Разнообразные возможности удаленного управления

  • Несколько интерфейсов
  • Ethernet (RJ-45, 10/100 Mбит/с, auto-negotiation, half/full duplex)
  • GPIB (опция BBA-B101)
  • Интеграция в программу измерения ЭМС R&S®EMC32-EB

Улучшенный пользовательский интерфейс

  • Непосредственное управление с помощью клавиш на передней панели.
  • Небольшой ЖК-дисплей отображает информацию о рабочем состоянии.
  • Графический веб-интерфейс ноутбука/компьютера (посредством веб-браузера).
  • Возможность одновременного ДУ управления посредством нескольких интерфейсов.

Уникальная концепция безопасности

  • Три независимых цепи блокировки
  • Непрерывная работа при изменении установок испытания

Обслуживание на месте

  • Обновление и ремонт на месте
  • Замена модуля усилителя занимает у оператора всего несколько минут

Больше, чем усилитель

  • R&S®BBA150 - это новая ступень в развитии рынка усилителей
  • Гарантия три года
  • Все от предварительной продажи до обслуживания – у вашего порога

Интегрированные РЧ выходные переключатели и переключате­ли порта сэмплирования, позволяют использовать усилители для многих приложений без необходимости внешнего ма­тричного переключателя. Существующие усилители сторонних производителей могут быть также интегрированы в системы R&S®BBA. Модульная конструкция позволяет объединить множество функций в компактной системе широкополосного усилителя, что идеально подходит для требований ЭМС прило­жений. R&S®BBA подходит для приложений ЭМС в испыта­тельных учреждениях, а также в электронной и автомобильной промышленности.
РЧ коммутаторы для R&S®BBA позволяют пользо­вателям собрать еще более компактные системы усилителя - без матричного переключателя или внешних контроллеров. Усилители R&S®BBA выполняют функции этих внешних инструментов и теперь предлагают РЧ выходные переключатели и РЧ пере­ключатель сэмплирования в дополнение к РЧ входному пере­ключателю. Новые выходные ВЧ переключатели могут быть использованы для передачи ВЧ-сигнала на различные нагрузки, такие как зажимы или антенны. Переключатели доступны в двух исполнениях: 2:1 (два входа, один выход) и 1:2 (один вход, два выхода), и могут подключаться каскадом при необходимости. Переключение происходит автоматически, когда выбран путь РЧ сигнала. Переключатель порта сэмплирования специ­ально разработан для систем с несколькими полосами частот. Когда полоса частот выбрана, переключатель порта сэмпли­рования автоматически подключает соответствующий сигнал (прямой и отраженной мощности) к порту сэмплирования. Это позволят упростить подключение других измерительных при­боров, таких как измерители мощности и анализаторы спектра, так как пользователю больше не нужно отключать и затем вновь подключать измерительное оборудование при изменении полосы частот.

Возможность интегрировать в систему до двух допол­нительных усилителей сторонних производителей.
Встроенный контроллер R&S®BBA обеспечивает последо­вательную работу всей системы. Это позволяет пользователю легко расширять существующую систему усилителя, и при этом продолжать использовать существующие усилители.

Дистанционное управление.
Для дистанционного управления, система усилителя имеет порт LAN или опциональный GPIB-интерфейс. Более информативный (по сравнению с непосредственными управлением клавишами на передней панели) графический веб-интерфейс ноутбука/компьютера предоставляет более удобный и наглядный способ управления усилителем. Хорошо известные web-браузеры как то: Google Chrome, Mozilla, Firefox, Microsoft Internet Explorer - это все, что Вам нужно.

Технические характеристики

Частотные диапазоны


R&S®BBA150

9 кГц - 250 МГц
80 МГц - 1 ГГц
800 МГц - 3 ГГц
2,5 ГГц - 6 ГГц



Номинальная выходная мощность



9 кГц - 250 МГц
80 МГц – 1 ГГц
800 МГц – 3 ГГц
2,5 ГГц – 6 ГГц

125 Вт – 2,5 кВт
70 Вт – 3 кВт
30 Вт – 400 Вт
15 Вт – 200 Вт

Номинальная выходная нагрузка



50 Ом

Неравномерность усиления



+/- 2 дБ…3,5 дБ

Диапазон регулировки усиления



> 15 дБ

Паразитный сигнал



макс. -65 дБн

Возможные типы модуляции



АМ, ЧМ, ФМ, ИМ

Входной/ Выходной импеданс



50 Ом

Уровень входного сигнала для при номинальной выходной
мощности



-3,4 дБм

Максимальный уровень входного сигнала



0 В (DC)

Устойчивость к рассогласованию по входу / по выходу

100%

Выходной импеданс

50 Ом

Устойчивость к рассогласо­ванию по выходу

100%

ВЧ-порты и порты измерений (в зависимости от модели)

Входной ВЧ-порт



N (f)

Выходной ВЧ-порт

до 400 Вт
700 – 1000 Вт
1,3 – 3 кВт

N (f)
7/16 (f)
1 5/8" EIA (f)

ВЧ-порт измерений



N (f)

Порт регистрации измерений



N (f)

Интерфейсы

Стандартно
Опционально (BBA-B101)

Ethernet
GPIB

Питание

(в зависимости от модели)

от 100 до 415 В (преем. тока)

Потребляемая мощность

(в зависимости от модели)

от 300 ВА до 17 кВА

Габаритные размеры
(для 19” стойки)

(в зависимости от модели)

от 4 HU до 35 HU

Масса

(в зависимости от модели)

от 11 кг до 315 кг
