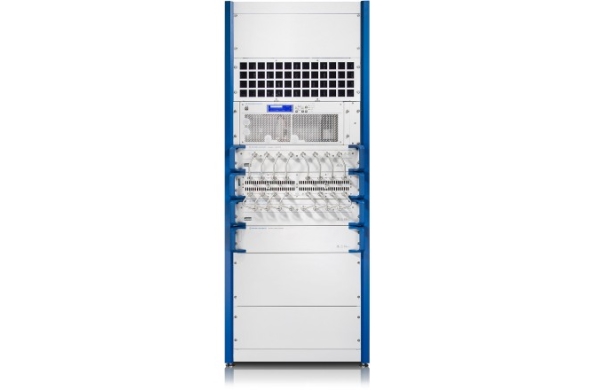

Широкополосный усилитель Rohde & Schwarz BBL200

Артикул: 1-381848

  • Диапазон частот от 9 кГц до 225 МГц
  • Выходная мощность 3000 Вт, 5000 Вт и 10 000 Вт
  • Предназначен для непрерывной работы даже при 100% рассогласовании
  • Жидкостное охлаждение, компактное и тихое
  • Предназначен для усиления любых сигналов амплитудной, частотной, фазовой и импульсной модуляции
  • Усилитель класса А

Широкополосные усилители BBL200, работающие в диапазоне от 9 кГц до 225 МГц, открывают доступ к приложениям, которые требуют создания полей высокой напряженности и поддержки высоких уровней мощности на ВЧ. В частности, в области испытаний на ЭМС они полностью удовлетворяют требованиям, приводимым в соответствующих стандартах, а также накладываемым физическими характеристиками иcпользуемых антенн. Сюда входят выдающиеся рабочие характеристики в точке компрессии 1 дБ и высокая устойчивость к рассогласованию. Усилители предназначены для непрерывной работы и вырабатывают постоянную мощность даже в условиях рассогласования.

Современные и надежные ВЧ тракты, реализованные исключительно на полупроводниковых элементах, обладают целым рядом преимуществ. Достаточный запас по мощности и высокоэффективный контроль всех динамических параметров усилителя являются ключом к бесперебойной работе на высоких уровнях ВЧ мощности.

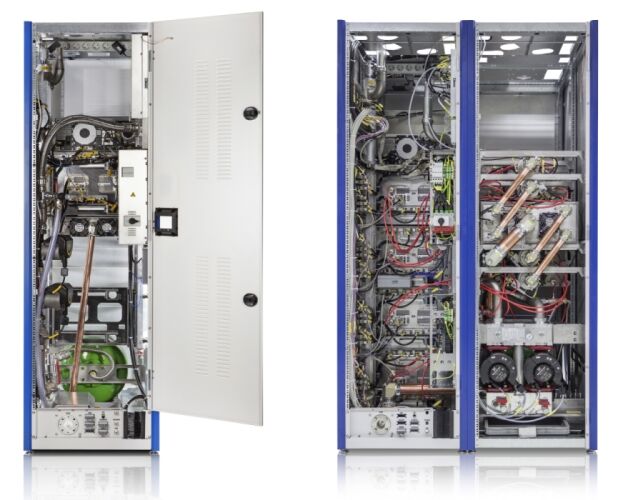

Широкополосные усилители BBL200 оснащены системой жидкостного охлаждения, что обеспечивает их компактность и относительно бесшумную работу. Насосы, компрессионные резервуары и компоненты усилителя располагаются в стойке; отдельного размещения требует лишь компактный теплообменник. Преимущество такого подхода заключается в том, что значительная доля отводимого тепла может быть рассеяна вне помещения с усилителем. Все компоненты систем жидкостного охлаждения уже много лет используются в телевещательных передатчиках высокой мощности по всему миру, что говорит о высочайшей надежности применямых технических решений.

Модульная структура семейства усилителей BBL200 обеспечивает, в частности, простоту извлечения модулей усилителя. Система жидкостного охлаждения не создает проблем при замене модулей усилителя. Автоматически соединяемые и запираемые затворы гарантируют полную гидроизоляцию даже в процессе технического обслуживания и ремонта.

Постоянный мониторинг всех параметров работы усилителя обеспечивает максимальную устойчивость и надежность. Пользовательский интерфейс (клавиши и небольшой графический дисплей на лицевой панели базового блока усилителя или более удобный и информативный - графический веб-интерфейс) обеспечивает эффективное управление усилителем, а поддержка интерфейсов дистанционного управления LAN и GPIB  позволяет интегрировать усилитель в состав автоматизированной лаборатории или иной системы.

Характеристики

Радиочастотные характеристики
Частотный диапазон 9 кГц — 225 МГц
Номинальная выходная нагрузка 50 Ом
Неравномерность усиления +/- 3,5 дБ
Диапазон регулировки усиления > 15 дБ
Паразитный сигнал макс . -70 дБн
Возможные типы модуляции АМ, ЧМ, ФМ, ИМ
Входной/ Выходной импеданс 50 Ом
Уровень входного сигнала для номинальной выходной -3,4 дБм
Максимальный уровень входного сигнала +5 дБм (РЧ) / 0 В (DC)
Устойчивость к рассогласованию по входу / по выходу ВЧ-порты и порты измерений 100%
Выходная мощность
Номинальная мощность 3000 Вт ≤ 3000 Вт (64,8 дБм) в диапазоне 9 кГц — 20 МГц
≤ 3400 Вт (65,3 дБм) в диапазоне 20 МГц — 110 МГц
≤ 2800 Вт (64,5 дБм) в диапазоне 110 МГц — 225 МГц
Номинальная мощность 5000 Вт ≤ 5000 Вт (67,0 дБм) в диапазоне 9 кГц — 20 МГц
≤ 5500 Вт (67,4 дБм) в диапазоне 20 МГц — 110 МГц
≤ 3500 Вт (65,4 дБм) в диапазоне 110 МГц — 225 МГц
Номинальная мощность 10000 Вт ≤ 10000 Вт (70,0 дБм) в диапазоне 9 кГц — 110 МГц
≤ 8000 Вт (69,0 дБм) в диапазоне 110 МГц — 225 МГц
Эксплуатационные характеристики
Входной ВЧ-порт/ Порт измерений/ Порт регистрации измерений N (розетка)
Выходной ВЧ-порт 1 5/8" EIA (розетка)
Интерфейсы Ethernet, GPIB (опционально)
Охлаждающая система Система закрытого типа с автоматизацией выравнивания давления (основа — моноэтиленгликоль)
Электропитание от 380 В до 415 В прееменного тока трёхфазной сети
от 208 В до 240 В прееменного тока однофазной сети
Потребляемая мощность (Усилитель / Теплообменник) 14,2 кВА / < 350 ВА для модели 3000 Вт
24 кВА / < 810 ВА для модели 5000 Вт
50 кВА / < 3 кВА для модели 10000 Вт
Габаритные размеры усилительной системы (Ш × В × Г, мм для 19” аппаратной стойки) 600 мм × 1570 мм × 1150 мм для модели 3000 Вт (стойка 31 HU)
600 мм × 2050 мм × 1150 мм для модели 5000 Вт (стойка 42 HU)
1200 мм × 2050 мм × 1150 мм для модели 10000 Вт (стойка 2х42 HU)
Габаритные размеры теплообменника (Ш × В × Г) 1241 мм × 558 мм × 400 мм для модели 3000 Вт
1125 мм × 925 мм × 600 мм для модели 5000 Вт
2400 мм × 1150 мм × 600 мм для модели 10000 Вт
Масса (Усилитель / Теплообменник) 310 кг / 29 кг для модели 3000 Вт
460 кг / 56 кг для модели 5000 Вт
870 кг / 238 кг для модели 10000 Вт



Однодиапозонные усилители мощности BBL200
BBL200-A3000 3000 Вт, жидкостное охлаждение, 31 HU (стоечная модель)
BBL200-A5000 5000 Вт, жидкостное охлаждение, 42 HU (стоечная модель)
BBL200-A10000 10000 Вт, жидкостное охлаждение, 2 × 42 HU (стоечная модель)
Дополнительное оборудование и расширения
BBA-B101 Дистанционное управление через GPIB
BBA-B132 Защита входа от постоянной составляющей (N)
BBL-B140 Контрольные ВЧ-порты прямой/отраженной мощности (N), разъем в нижней части задней панели для моделей на 3000 и 5000 Вт
BBL-B140 Контрольные ВЧ-порты прямой/отраженной мощности (N), разъем в нижней части задней панели для модели на 10000 Вт, разъем на крыше стойки для всех моделей
BBL-B141 Контрольные ВЧ-порты регистрации прямой и отраженной мощности (N)
BBL-B160 Интерфейс входа/выхода для управления SCPI-командами
ZR1-RW01 Колеса для стойки
