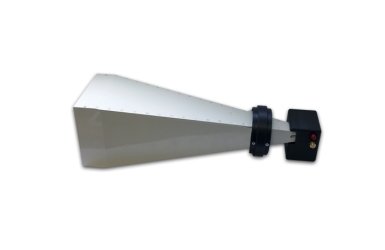

Пассивная широкополосная измерительная рупорная антенна П6-130, на базе двух ортогонально ориентированных H – образных волноводов и конструктивно интегрированной фидерной системы, формирующей электромагнитное поле правого или левого вращения поляризации, предназначена для приема и передачи сигнала в диапазоне от 18 до 40 ГГц. В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, исследования поляризационных и фазовых характеристик сигналов и направления на источник излучения.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Внесена в ГРСИ под регистрационным номером 58705-14.
- Идеально подходит для измерения параметров и оценки характеристик сигналов ИСЗ и новых типов РРС.
- Позволяет производить измерения сверхширокополосных сигналов малой длительности.
- Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле без значимых обратных потерь.
- Позволяет производить поляризационные характеристики сигналов.
- Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.
- Поставляется с поверочным сертификатом.
| Технические характеристики антенны П6-130: | |
| Диапазон частот | 18-40 ГГц |
| Коэффициент усиления | ≥ 15,0 дБ |
| КСВН типовое | 2,0 |
| Поляризация | круговая левого иправого вращения |
| Пределы погрешности Ку | ± 2,0 дБ |
| Тип СВЧ соединителя | К |
| Коэффициент эллиптичности | типовое 2 дБмаксимальное 5 дБ |
| Габариты | 403*126*169 мм |
| Масса | 2,3 кг |
| Диапазон рабочих температур | -40 + 65 С |
