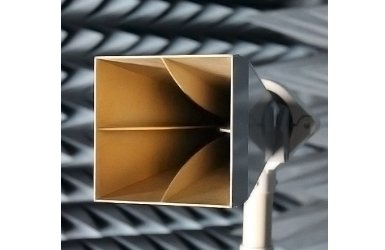

Широкополосная измерительная рупорная биортогональная антенна СКАРД-Электроникс П6-129

Артикул: 1-363259

  • Предназначена для одновременного приема или передачи линейно поляризованного сигнала в диапазоне от 18 до 40 ГГц благодаря наличию двух независимых каналов.
  • Обеспечивает удобство проведения измерений , так как позволяет исключить дополнительные электромеханические устройства для ориентации антенны по поляризации.
  • Позволяет производить измерения параметров сверхширокополосных сигналов малой длительности.
  • Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).
  • Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле без значимых обратных потерь.
  • Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.



Широкополосная измерительная рупорная антенна П6-129 на базе  двух ортогонально ориентированных H – образных волноводов  предназначена для одновременного приема или передачи линейно поляризованного сигнала в диапазоне от 18 до 40 ГГц благодаря наличию двух независимых каналов.

В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности  электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, исследования поляризационных и фазовых характеристик сигналов и направления на источник излучения. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.

  • Обеспечивает единовременный прием сигналов с вертикальной и горизонтальной поляризацией.
  • Обеспечивает удобство проведения измерений , так как позволяет исключить дополнительные электромеханические устройства для ориентации антенны по поляризации.
  • Позволяет производить измерения параметров сверхширокополосных сигналов малой длительности.
  • Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).
  • Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле без значимых обратных потерь.
  • Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.
  • Поставляется с поверочным сертификатом.
  • Внесена в ГРСИ под регистрационным номером 58705-14.



Технические характеристики антенны П6-129:
Диапазон частот 18-40 ГГц
Коэффициент усиления ≥ 12,0 дБ
КСВН типовое 2,0
Поляризация
линейная,
вертикальная,
горизонтальная
Пределы погрешности Ку ± 2,0 дБ
Тип СВЧ соединителя К
Уровень кросполяризации минус 20 дБ
Габариты 380*126*126 мм
Масса 2,3 кг
Диапазон рабочих температур -40 + 65 С
