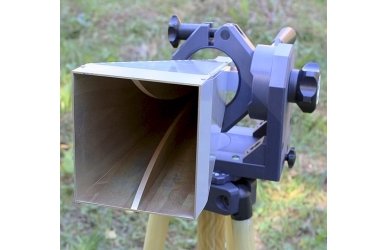

Широкополосная измерительная рупорная антенна П6-128 на базе H – образного волновода предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 12 до 40 ГГц.
В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Внесена в ГРСИ под регистрационным номером 58705-14.
- Позволяет производить измерения сверхширокополосных сигналов малой длительности.
- Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле без значимых обратных потерь.
- Защита оконечного оборудования от статического электричества обеспечивается конструкцией антенны (с применением заземляющего устройства).
- Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.
- Поставляется с поверочным сертификатом.
| Технические характеристики антенны П6-128: | |
| Диапазон частот | 12-40 ГГц |
| Коэффициент усиления | ≥ 17,0 дБ |
| КСВН типовое | 2,0 |
| Поляризация | линейная |
| Пределы погрешности Ку | ± 2,0 дБ |
| Тип СВЧ соединителя | К |
| Габариты | 442*380*126 мм |
| Масса | 1,3 кг |
| Диапазон рабочих температур | -40 + 65 С |
