Назначение:

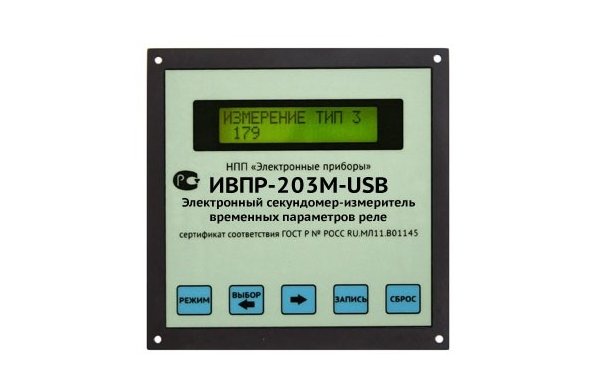

Электронный секундомер - измеритель временных параметров ИВПР-203М Щитовой - это щитовой прибор нового типа для контроля и измерений временных параметров реле, выключателей и переключателей электрооборудования, релейной защиты, автоматики и телемеханики. ИВПР-203М Щитовой обеспечивает все виды измерений времени срабатывания всех типов контактов, как незапитанных (сухих), так и запитанных постоянным или переменным током, напряжением от 3 В до 350 В для постоянного и от 2 В до 240 В переменного тока 50 Гц, и времени отпускания реле с нормально замкнутыми и нормально разомкнутыми контактами, времени перелёта контактов в группе, времени проскальзывания (замкнутого состояния контактов в группе при переключении).
Данная версия секундомера ИВПР-203М используется для встраиваемых применений, монтажа в щит, в составе лабораторных стендов и т.д.
Прибор выполнен в щитовом исполнении.

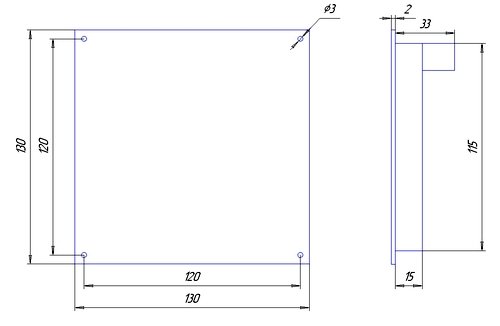

Габаритные и присоединительные размеры:
Возможности прибора аналогичны секундомеру ИВПР-203М:
• автоматическое вычисление среднего результата по нескольким измерениям (от 1 до 100);
• одновременное отображение полученных наименьшего, наибольшего и среднего значений в серии измерений, что позволяет оперативно выявлять нестабильно работающие реле, имеющие сбои в работе и проводить выборку надёжных;
• переключатель подавления дребезга контактов;
• энергонезависимая память результатов на 100 измерений.
Удобство работы достигается применением сенсорной клавиатуры, звуковой сигнализации окончания цикла измерений и подсветки экрана.
Прибор предназначен: для применения на оборудовании электростанций и подстанций, при наладке и проверке средств коммутационного оборудования взамен секундомеров устаревших типов (ПВ-53, ПВ-53Л, ПВ-53Щ, ЭМС-54, Ф-738, ФИВ, ИИВ, ДИИВ и др.), для оборудования лабораторий, в том числе электротехнических лабораторий релейной защиты и автоматики РЗА, для применения на железнодорожном и электротранспорте, также используется для калибровки и настройки узлов учёта расхода тепла, газа, воды и пр., применяется как измеритель времени в различных технологических процессах, как измеритель времени испытаний на машинах трения ЧМТ-1.
Внесён в методику аттестации производителем машин трения ЧМТ-1 ОАО "РНТП "Нефтехиммашсистемы" в качестве рекомендованного средства измерения.
Приборы серии ИВПР имеют сертификат соответствия ГОСТ Р № РОСС RU.МЛ11.В01145, выпускаются в соответствии с ТУ 4282-001-33865949-2009, соответствуют требованиям нормативных документов: ГОСТ Р МЭК 60065-2005, ГОСТ Р 51318.14.1-2006.
При выпуске все приборы проходят калибровку на соответствие заявленным характеристикам и могут комплектоваться сертификатом о калибровке.
При необходимости приборы могут обеспечиваться сертификатами о калибровке ФГУ «Ростест-Москва».
Гарантия на всю продукцию - два года. Послегарантийный ремонт и обслуживание в течении всего срока эксплуатации.
Возможна модификация прибора под задачи заказчика:
• установка гнезда для карты памяти формата SD;
• добавление функций вывода результатов измерений в ЭВМ, управления прибором по ЭВМ (с помощью терминала, LabView, MathCad и др.) через USB; (см. прибор ИВПР-203М-USB)
• другие возможности, необходимые заказчику.
ИВПР-203М Щитовой - следующее поколение модели секундомера ИВПР-203 и отличается улучшенными характеристиками, расширенными диапазонами измерения и повышенным удобством работы.
