Счетчики сжатого воздуха Testo 6446 DN 100 (оцинкованная сталь, измерит. сенсор)

Артикул: 1-13697

Testo 6446: стандартное решение
DN 100 оцинкованная сталь, измерит. сенсор

• Диаметр трубы: DN 100 (4)
• Диап. измер: 15 - 4440 м³/ч
• Макс. отобр. значение: 0 - 5320 м³/ч
• Длина измерит. трубки: 160 мм
• Вес: 12.7 кг
• Импульсный/перекл. выход: 1 имп./10м³
• Аналоговый выход: 4 ... 20 мА, диап. измер., макс. нагрузка 500 Ом
• Условия процесса: Перегрузка до 16 бар; 0 - +60 °C (макс. 90%ОВ)




Номер заказа: 0699 6446/3


Счетчики сжатого воздуха Testo 6446 DN 100


Testo 6446: стандартное решение
DN 100 оцинкованная сталь, измерит. сенсор


Одним из основных преимуществ счетчиков сжатого воздуха серии testo 6440 является удобный в применении дисплей, обеспечивающий возможность считывания данных даже в машинных залах. Изображение на дисплее поворачивается на 180°; предусмотрена возможность блокировки/отключения дисплея/меню управления.

Счетчики сжатого воздуха серии testo 6440 оснащены одним дисплеем и двумя кнопками управления: «Mode/Enter» и «Set». С помощью данных кнопок осуществляется доступ к меню управления, через которое пользователь может выбрать единицы измерения и выполнить параметризацию сигнальных выходов, а также воспользоваться другими полезными функциями.



 Testo 6446 DN 65





Технические данные
  Testo 6446 и Testo 6447
Диаметр трубы DN 65 (2 1/2) DN 80 (3) DN 100 (4) DN 125 (5) DN 150 (6) DN 200 (8) DN 250 (10)
Диап. измер 6.7 - 2000
м³/ч
9.2 - 2750
м³/ч
15 - 4440
м³/ч
23 - 7000
м³/ч
33 - 10000
м³/ч
58 - 17500
м³/ч
92 - 27500
м³/ч
Макс. отобр. значение 0 - 2400
м³/ч
0 - 3300
м³/ч
0 - 5320
м³/ч
0 - 8400
м³/ч
0-12.0 (x 1000)
м³/ч
0-21.0 (x 1000)
м³/ч
0-33.0 (x 1000)
м³/ч
Длина измерит. трубки 124 мм 160 мм 160 мм 172 мм 180 мм 180 мм 196 мм
Вес testo 6447 9.3 кг 11.6 кг 13.7 кг 21.6 кг 26.4 кг 37.0 кг 49.4 кг
Вес testo 6446 8.3 кг 10.6 кг 12.7 кг 20.6 кг 25.4 кг 36.0 кг 48.4 кг
Сенсор Обогреваемый керамический сенсор со стеклянным покрытием
Погрешность и диапазон
применения
Для классов качества сжатого воздуха (ISO 8573: частицы – влажность – масло) 1-4-1: ±3% от изм. зн. ±0,3% от конечн. зн.
Для классов качества сжатого воздуха (ISO 8573: частицы – влажность – масло) 3-4-4: ±6% от изм. зн. ±0,6% от конечн. зн.
Быстродействие < 0.1 с
Диапазон отображаемой температуры Не отображается
Дисплей, управление 4х-сегментный буквенно-цифровой дисплей с двумя кнопками управления, меню управления,
светодиоды (4 x зеленый для физ. ед., 3 x желтый для «Отображ.зн. x 1.000» и статуса переключения
Единицы измерения (отображаемые) нм³/мин (нл/мин), нм3/ч, нм3 (норм. до 15 °C / 1013.25 гПа / 0 %ОВ в соответствии с DIN ISO 2533)
Электрические соединения M12 x 1 разъем, макс. нагрузка до 250 мА, защита от короткого замыкания
Питание 19 ... 30 В DC, потребление тока < 100 мА
Выходные сигналы 2 выходных сигнала, типы: аналоговый сигнал, переключ. сигнал, импульсный сигнал для опред. потребления.
4 комбинации для двух выходов - параметризация через меню управления.
Импульсный/перекл. выход DN 65 - DN 80 : 1 имп./м³
DN 100 - DN 250 : 1 имп./10м³
Аналоговый выход 4 ... 20 мА, диап. измер., макс. нагрузка 500 Ом
Условия процесса Перегрузка до 16 бар; 0 - +60 °C (макс. 90%ОВ)
Температура окружающей среды 0 ... +60 °C (32 ... 140 °F)
Температура хранения -25 ... +85 °C (-13 ... 185 °F)
Контакт со средой V2A (1.4301), керамика со стекл. покрытием, PEEK, полиэстер, viton (фторкаучук), анодиров. алюминий
Корпус PBT-GF 20, PC (APEC), Makrolon, V2A (1.4301), viton
EMC В соответствии с директивой 89/336 EWG
Эталонные условия Норм. скорость потока (напр, нм/с) и норм. объемн. расход (напр, нм3/ч) соотв. 15 °C/1013.25гПа/0 %ОВ (DIN ISO 2533)




Приварной фланец Compac DN 10-250 / PN 6-100

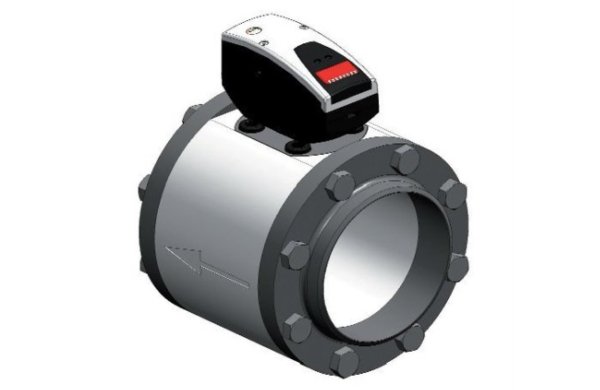

Testo 6446 DN 65


Testo_6446_DN_65




Технические характеристики
Применение Мониторинг общего потребления
Обнаружение утечек
Управление пиковой нагрузкой
Две модели testo 6446: стандарт
testo 6447: демонтаж сенсорного устройства под давлением
Диап. измер DN 65: 6.7 - 2000 м³/ч
DN 80: 9.2 - 2750 м³/ч
DN 100: 15 - 4440 м³/ч
DN 125: 23 - 7000 м³/ч
DN 150: 33 - 10000 м³/ч
DN 200: 58 - 17500 м³/ч
DN 250: 92 - 27500 м³/ч
Измер. параметры Нормализ. объемный расход в нм3/ч или нл/мин
Потребление в нм³
Погрешность Для классов качества сжатого воздуха (ISO 8573: частицы-влажность-масло) 1-4-1:
±3 % от измер. зн. ±0.3 % от конечн. зн.
Для классов качества сжатого воздуха (ISO 8573: частицы-влажность-масло) 3-4-4:
±6 % от измер. зн. ±0.6 % от конечн. зн.
Условия процесса 0 ...+60 °C (макс. относит. влажность 90 %)
Сигнальный выход 2 выхода на выбор для одновременного использования:
• Аналоговый выход, 4 ... 20 мА (4-пров.), макс. нагрузка 500 Ом, свободная градуировка в диапазоне 0... конечное значение диапазона
• Импульсный выход
• 2 переключ. выхода, параметризация (в зависим. от объемного расхода, NC, NO, окно гистерезиса), макс. нагрузка 19 ... 30 В DC /.
Дисплей, меню управления 4-сегментный буквенно-цифровой дисплей
Две кнопки управления
Меню управления
7 светодиодов
Класс защиты IP65
Электрическое подключение M12 x 1-разъем, нагрузка до 250 мА, защита от короткого замыкания
