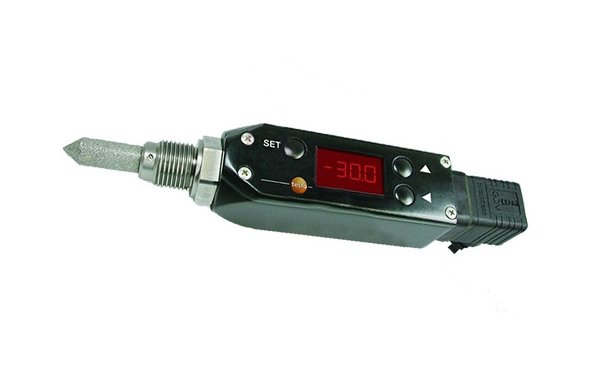

| Мониторинг остаточной влажности в сжатом воздухе Testo 6744 Testo 6744: подключение к процессу - NPT1/2”-резьба, с дисплеем/меню управления Прибор testo 6740 был разработан специально для измерения остаточной влажности в сжатом или сухом воздухе (адсорбционные осушители). Данный вид измерения успешно выполняется благодаря сенсору влажности Testo и его проверенной и хорошо зарекомендовавшей себя долгосрочной стабильности. Эффективность сенсора была неоднократно подтверждена в ходе испытаний в международных калибровочных лабораториях (PTB, NIST и пр.), в результате которых предел погрешности ± 1% ОВ не был превышен на протяжении 5 лет без повторной настройки сенсора. Благодаря специальной настройке в диапазоне остаточной влажности достигается оптимальная точность. Результаты разработки testo 6740: возможность измерения в диапазоне -45 °Cтр ... +30 °Cтр и погрешность ±1 K (точки росы) при 0 °Cтр. Для конфигурации таких выходных параметров, как точка росы под давлением, относительная влажность, температура, ppmоб. (частиц на миллион по объему), абсолютная влажность и атмосферная точка росы вы можете воспользоваться свободнорегулируемым аналоговым выходом - опционально с разъемом сигнального модуля для мониторинга максимальных значений. Помимо этого testo 6740 отличается компактным и удобным дизайном с функцией поворота корпуса на 350° для наиболее оптимального расположения дисплея. Применение Прецизионный мониторинг точки росы под давлением становится все более и более важным аспектом в промышленном секторе, в частности — в системах сжатого воздуха или адсорбционных осушителях. Данный вид мониторинга выполняется, в первую очередь, во избежание повреждений, вызванных влажностью, а также с целью обеспечения надлежащего качества сжатого воздуха. Качество сжатого воздуха определяется в соответствии с международным стандартом ISO 8573. Класс 1 отличается наиболее высокими требованиями. Измеритель остаточной влажности testo 6740 используется для мониторинга точки росы под давлением. Однако помимо этого его можно использовать в качестве устройства для мониторинга процесса (управление которым осуществляется в зависимости от уровня влажности). |
|
 |
 |
| Прибор testo 6740 выполняет мониторинг влажности в сжатом воздухе непосредственно перед подачей потребителю – например, при производстве электронного оборудования. |
В системах высокого и среднего напряжения SF6 используется во избежание разрядов. testo 6740 выполняет непрерывный мониторинг влажности, поддерживая диэлектрическую прочность дорогостоящего газа и позволяя избежать повреждений. |
| Характеристики | |
| Диапазон измерений | -45 °Cтр ... +30 °Cтр (точка росы под давлением) |
| Альтернативные параметры измерения | Температуры точки росы °Cтр, °Fтр Температура °C, °F Относительная влажность %ОВ Частиц на миллион (по объему), ppmоб (требуется значение давления процесса) Абсолютная влажность, мг/м3 Атмосферная точка росы, °CтрA или °FтрA (требуется значение давления процесса) |
| Диапазон температуры (процесса) | 0 ... 50°C (сенсор: NTC) (+32 ... +122 °F) |
| Диапазон температуры (окружающей среды) | -20 ... 70°C (-4 ... +158 °F) |
| Вывод сигнала | 1 аналоговый выход 4 ... 20 мА (2х-проводн.) Разъем сигнального модуля: 0554 3302: 4 ... 20 мА (2х-проводн.), 2 беспотенц. переключаемых контакта (30 В DC/0.5 A) и 2 LED-сигнала для отображения статуса переключения |
| Питание 4 ... 20 мА | 12 ... 30 В DC |
| Удобное в применении, защищенное паролем меню управления | Изменение физических переменных и градуировки Вывод мин./макс. значений Проверка аналогового и переключ. сигнала Конфигурация предельных значений и гистерезиса 1-точечная калибровка Сброс параметров на заводские настройки |
| Материал корпуса | Полиакриламид-GF30, нержавеющая сталь |
| Подключ. к процессу | NPT1/2" |
| Сопротивление давлению | -1 баротн ... +50 баротн |
| Класс защиты | IP65 |
| Атмосферная точка росы | -70 ... -15 °CтрA при 30 баротн -54 ... +10 °CтрA при 3 баротн -45 ... +30 °CтрA при 0 баротн |
| Поворот корпуса | На 350° вокруг оси |
| Сенсор влажности | Сенсор влажности Testo с калибровкой остаточной влажности при -40 °Cтр |
| Сенсор температуры | NTC |
| Защита сенсора | Пористый фильтр из нержавеющей стали |
| Сигнал | 4 ... 20 мА, 2х-проводн. соед. |
| Выходные параметры | °Cтр, °Fтр, °CtA, °FtA, %ОВ, ppmоб, мг/м3, °C, °F |
| Разрешение | 12 бит |
| Погрешность | ±40 μA |
| Размеры | 199.5 x 37 x 37 мм (со стандартным разъемом) 203.5 x 37 x 37 мм (с разъемом сигнального модуля) |
|
|
