Коническая логоспиральная антенна ETS-Lindgren 3103 (100 МГц - 1 ГГц)3102 (1 - 10 ГГц)

Артикул: 1-351947

  • Размер антенны в глубину: 38,1 см
  • Вес антенны: 3,6 кг

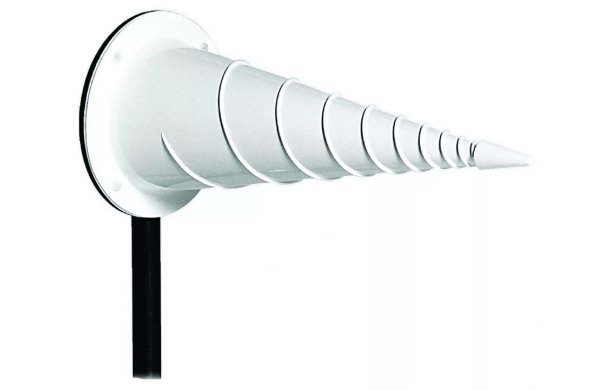

Антенна EMCO-3102



Основные характеристики антенны 3102



• Диапазон: 1ГГц – 10ГГц

• Низкий КСВН

• Поляризация антенны: круговая

• Калибровка: индивидуальная

• Размер антенны: компактный

• Гарантия на антенну: 2 года



Описание антенны ETS-Lindgren 3102



Модель EMCO-3102 представляет собой коническую логопериодическую спиральную антенну ETS-Lindgren с рабочими частотами от 1 до 10 ГГц.

Данная модель логоспиральной антенны образована прикрепленными снаружи конуса (стекловолокно) спиральными мотками провода.

Антенна EMCO 3102 используется для различных тестирований на соответствие стандартам (MIL-STD, SAE), для анализа сигнала (спектральные характеристики и пр.).

Для проверки устойчивости антенны модели 3102 генерируют нормальную напряженность поля при относительно небольшой потребляемой мощности.

Антенны ETS-Lindgren 3102, размещенные вертикально, могут работать в качестве всенаправленных антенн горизонтальной поляризации для электромагнитных исследований.

Конические логоспиральные антенны EMCO 3101, 3102 и 3103 являются полностью аналогичными и различаются только по рабочему диапазону частот.



Конфигурация антенны 3102

Стандартная конфигурация

• Антенна с левой круговой поляризацией

• Опорный элемент

• Стандартные отверстия для антенного штатива ETS-Lindgren или других устройств (с разъемами 1/4" x 20)

• Индивидуальная калибровка антенны (на 1 м по стандартам SAE ARP 958). Прилагаются: калибровочный сертификат и фактические коэффициенты

Дополнительные опции

• На заказ: футляры, предназначенные для переноски антенны

• Антенный штатив ETS-Lindgren. Несколько вариантов неметаллических штативов (не отражающих) для работы на площадках (испытания на ЭМС)

• Антенна с правой круговой поляризацией (другое направление обмотки)



Характеристики антенны EMCO 3102

Электрические характеристики

• Частота (мин): 1 ГГц

• Частота (макс): 10 ГГц

• Импеданс антенны: 50 Ом

• Разъем: N-типа

• Непрерывная (макс) мощность: 50 Вт

• Мощность (пик): 100 Вт

• Диаграмма антенны: направленная

• Поляризация: круговая

• Показатель КСВН: 1,6:1

Физические характеристики

• Размер антенны в глубину: 38,1 см

• Вес антенны: 3,6 кг



Расширенные показатели



Показатели расширенные неопределенности (коэффициенты: SAE, ARP 958 1M):

• 1ГГц – 10ГГц +/- 0,8 дБ
